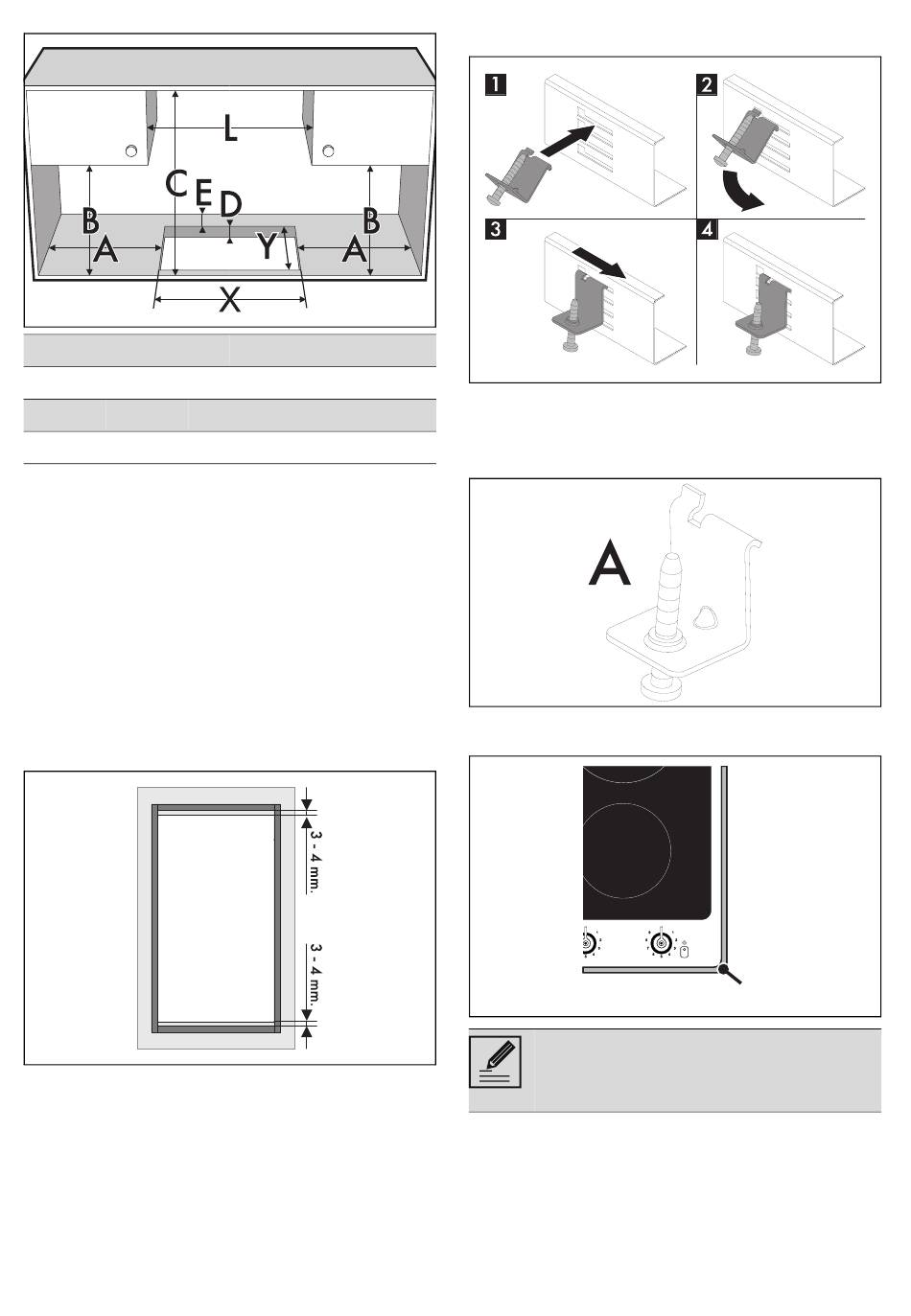

Dimensions du meuble d'encastrement (mm)
X (mm)
292
A (mm)
B (mm) C (mm)* D (mm)
min. 110 min. 460 min. 750 20 ÷ 70 min. 50
*En présence d'un meuble placé au-dessus de
la table de cuisson. En cas de hotte, se référer
aux cotes indiquées dans son manuel.
Fixation au meuble d'encastrement
Avant le montage, pour éviter les infiltrations de
liquides entre le cadre de la table de cuisson et
le plan de travail, positionnez le joint fourni tout
autour de la table de cuisson.
1. Référez-vous aux cotes indiquées sur la
figure, en tenant compte du fait que les
côtés longs avant et arrière doivent se
trouver au ras de l'ouverture.
2. Appuyez légèrement dessus pour qu'il
adhère bien à la surface du périmètre
extérieur de l'ouverture découpée dans le
16 - INSTALLATION
Y (mm)
494
3. Posez la table sur le joint isolant et fixez-la à
E (mm)
4. Rogner soigneusement le bord du joint en
Sur compartiment neutre
En présence d'autres meubles sous la table de
cuisson, il faut installer un double fond à une
distance minimale de 20 mm par rapport à la
partie inférieure de la table de cuisson, pour
éviter tout contact accidentel. Le double fond
plan de travail ; les côtés avant et arrière du
joint doivent se trouver au ras de l'ouverture.
la structure de support avec les vis et les
étriers de fixation fournis (A) jusqu'à
l'obtention d'une planéité parfaite.
excès (B).
Ne positionnez les étriers qu'après
avoir posé la table de cuisson sur le
joint.
B
91477B844/A
