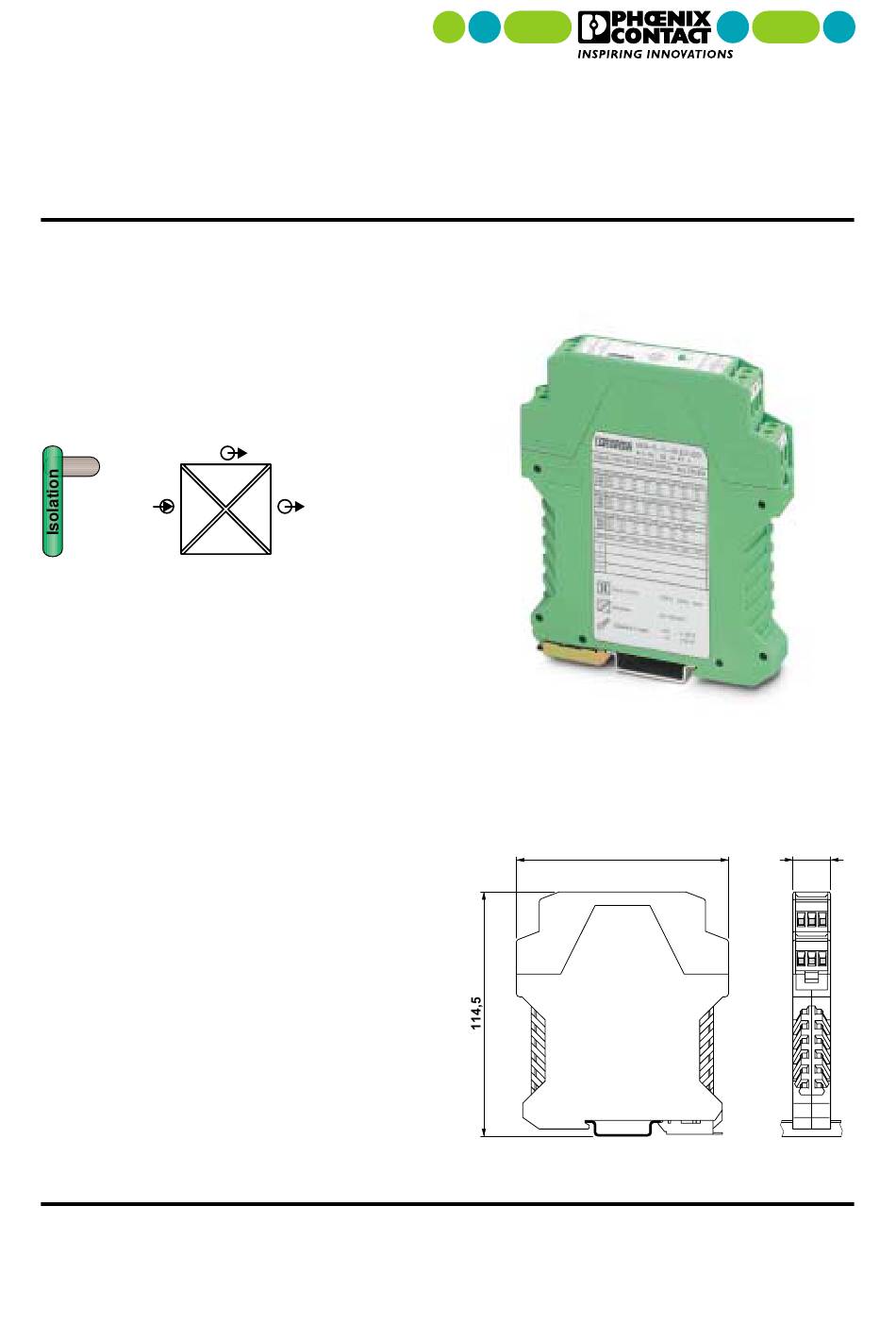

Multiplicateur de signaux
MCR-FL-C-UI-2UI-DCI
1. Description
• Isolation 4 voies
• Entrées et sorties configurables
Conversion et amplification des signaux
• Combinaisons de signaux équilibrées
• Boîtier ME 17,5 mm
FL
IN
U, I
POWER
Le multiplicateur de signaux MCR-FL-C-UI-2UI-DCI
sert à multiplier les signaux analogiques et à en assu-
rer l'isolation galvanique.
Les entrées, les sorties et l'alimentation du module
sont isolées galvaniquement les unes des autres (iso-
lation 4 voies). Ainsi, les modules peuvent aussi bien
être utilisés sur site qu'à proximité de la commande
pour réaliser l'isolation galvanique, la conversion et
l'amplification des signaux. L'alimentation extérieure
requise est signalée par une LED Power verte.
Des commutateurs DIP permettent de passer d'un
signal choisi dans les limites du code de commande
aux conversions de signaux prédéfinies figurant dans
le tableau de configuration.
En l'absence d'indication correcte relative au code
de commande, les appareils sont livrés dans la confi-
guration standard (signal d'entrée 0...20 mA, signaux
de sortie 0...20 mA/0...10 V).
Il est inutile de procéder à un étalonnage après une
nouvelle configuration puisque chaque courbe de
transmission est déjà enregistrée dans l'appareil.
Headquarters: © PHOENIX CONTACT GmbH & Co. KG • Flachsmarktstraße 8 • 32825 Blomberg • Germany
Phone +49-(0) 52 35-3-00 • Fax +49-(0) 52 35-3-4 12 00 • www.phoenixcontact.com
Local Contact: www.phoenixcontact.com/salesnetwork
OUT1
U,I
OUT2
U,I
9 9
1 7 , 5
