8.5.2 Mode de connexion des tuyaux

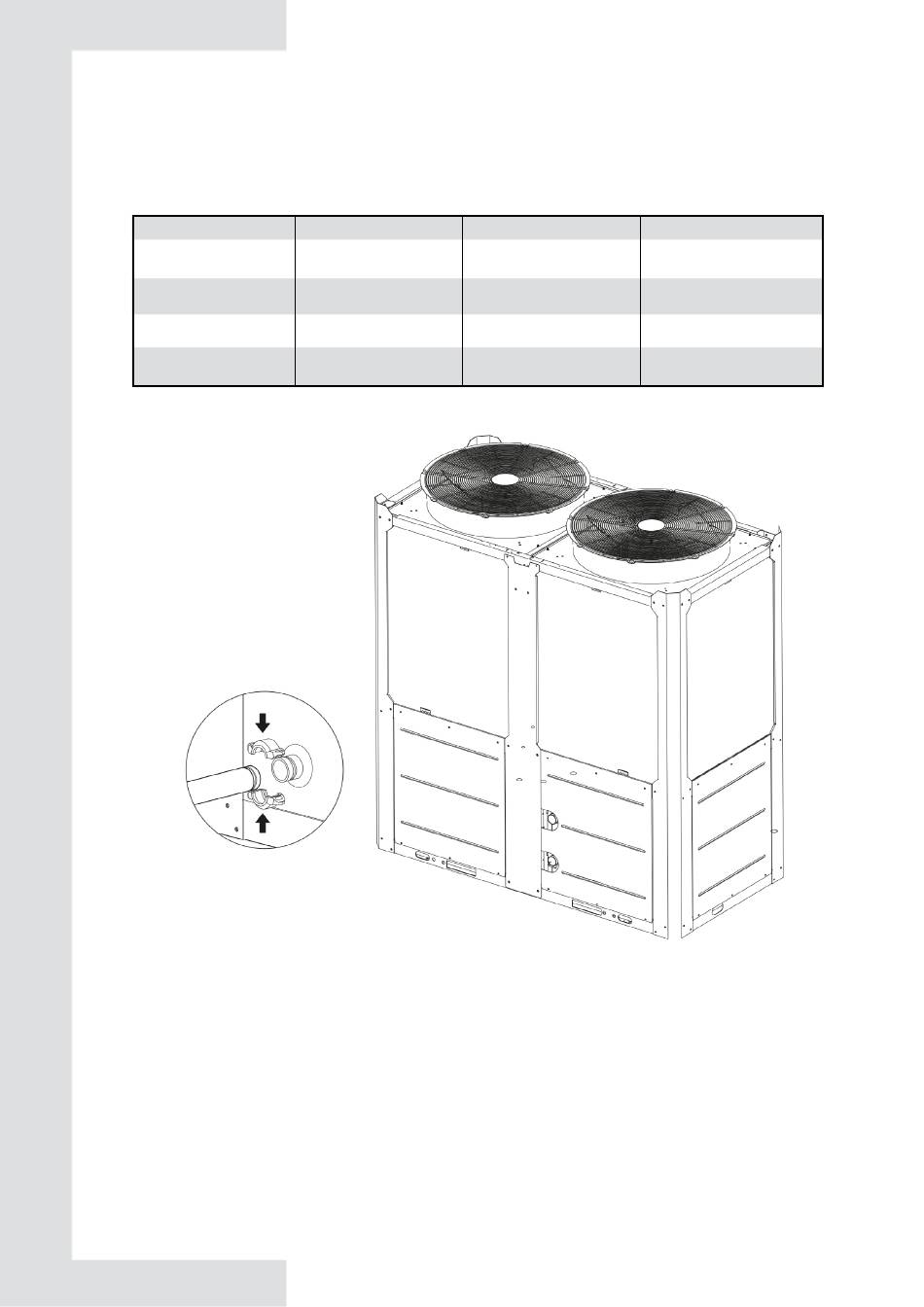

Les tuyaux d'entrée et de sortie d'eau sont installés et raccordés comme indiqué dans les figures suivantes. Les modèles
MUENR-75-H12T, MUENR-75-H12T(K), MUENR-90-H12T, MUENR-90-H12T(K), MUENR-140-H12T, MUENR-140-H12T(K),
MUENR-180-H12T y MUENR-180-H12T(K) utiliser une connexion à bride victaulic. Pour les spécifications de
les tuyaux d'eau et les filets de vis, voir le tableau 8-5 ci-dessous.
Tableau 8-5
Modèle
MUENR-75-H12T
MUENR-75-H12T(K)
MUENR-90-H12T
MUENR-90-H12T(K)
MUENR-140-H12T
MUENR-140-H12T(K)
MUENR-180-H12T
MUENR-180-H12T(K)
8.5.3 Conception des tampons dans le système
Le réservoir tampon doit avoir une capacité (L) qui dépend de l'application.
Climatisation confortable
G= Capacité de refroidissement ×3,5 litres
Processus de refroidissement
G= Capacité de refroidissement ×7,4 litres
Dans certaines occasions (en particulier dans la conception de processus de refroidissement) pour répondre aux exigences du
système d'eau, il est nécessaire de monter un réservoir équipé d'un déflecteur découpé dans le système pour éviter un court-
circuit dû à l'eau. consulter les schémas ensuite:
Spécifications des conduites d'eau
Méthode de raccordement des tuyaux
Bride Victaulic
Bride Victaulic
Bride Victaulic
Bride Victaulic
Tabla.8-29
31
Spécifications du fil
DN50
DN50
DN65
DN80
/
/
/
/
