6.3 Installation de la base
6.3.1 Structure de base
La conception de la structure de base de l'unité extérieure doit
tenir compte des considérations suivantes :
1) Une base solide empêche les vibrations et le bruit excessifs.
Les bases des unités extérieures doivent être construites sur
un sol solide ou sur des structures suffisamment solides pour
supporter le poids des unités.
2) Les bases doivent avoir une hauteur minimale de 200 mm pour
fournir un accès suffisant pour l'installation des tuyaux
3) Des bases en acier ou en béton peuvent convenir.
4) Dans la Fig. 6-5 montre une conception typique de base en
béton. Une spécification de béton typique est 1 partie de
ciment, 2 parties de sable et 4 parties de pierre concassée
avec une barre d'armature en acier. Il faut veiller à ce que les
bords de la base soient biseautés.
5) Pour s'assurer que tous les points de contact sont également
sûrs, les bases doivent être complètement de niveau. La
conception des fondations doit garantir que les points de
fondation des unités conçues pour supporter un poids sont
entièrement soutenus.
Amortisseur en caoutchouc
Unité extérieure
Surface de plancher /
fondation solide
≥80mm

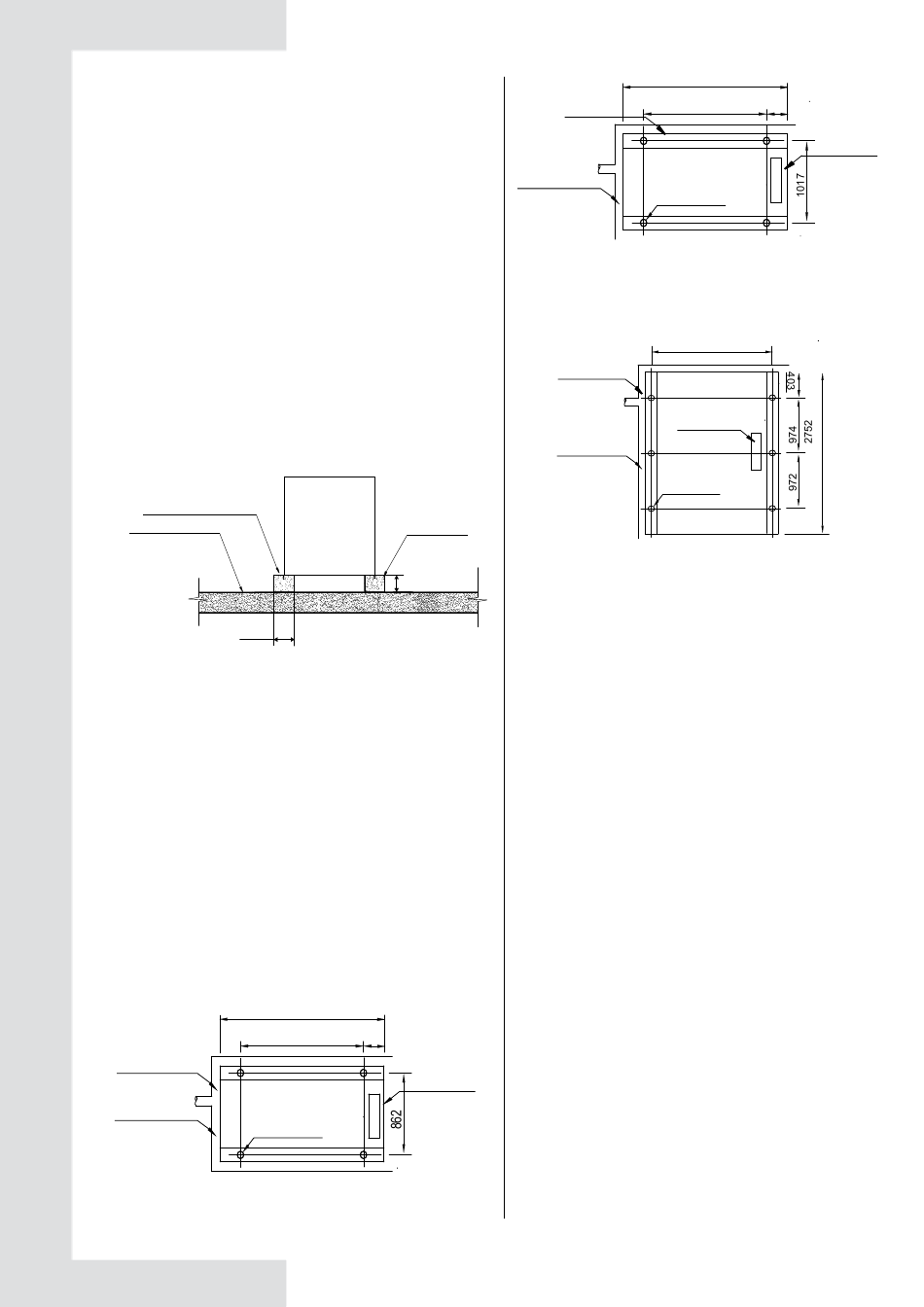

Illust. 6-5 Vue de face de la structure de base
6.3.2 Schéma d'implantation de la base
d'installation de l'appareil: (Unité: mm)
1) Si l'emplacement de l'appareil est trop haut et que l'entretien
ne peut être réalisé, un échafaudage peut être installé autour
de l'appareil.
2) L'échafaudage doit supporter le poids du personnel d'entretien
ainsi que le poids de leurs outils.
3) L'appareil n'est pas conçu de manière à ce que sa structure
inférieure qui sert de base d'installation soit fondue dans le
béton.
4) Il doit y avoir une tranchée de drainage pour permettre
l'évacuation des condensats qui peuvent se former dans les
échangeurs de chaleur lorsque les unités fonctionnent en
mode chauffage. Le drainage doit garantir que le condensat
est dirigé loin des routes et des sentiers, en particulier dans
les endroits où le climat est tel que le condensat peut geler.
1991
1550
Entrée et sortie
Côté tube
Sortie de vidange
Boulon d'ancrage
Fig. 6-6
Schéma des dimensions d'installation Vue de dessus
MUENR-75-H12T / MUENR-75-H12T(K)
Sortie de vidange
.
Fondation
concrète
≥
h
200mm
≥
200mm
6.4 Installation de la structure
d'amortissement
6.4.1 Les amortissements doivent être
installés entre l'appareil et sa base.
Les amortisseurs sont installés à travers les trous
d'installation de Φ15 mm dans le cadre en acier, l'appareil
peut être fixé à la base à l'aide de l'amortisseur à
ressort. Voir Illustr. 6-6,6-7 (Diagramme des dimensions
d'installation de l'appareil) pour plus de détails sur l'entraxe
des trous d'installation. Dans le cas oú les amortisseurs
ne correspondent pas à l'appareil, l'utilisateur peut choisir
l'amortisseur en fonction de ses besoins. Lorsque vous
installez l'appareil au plafond ou dans un endroit où les
vibrations peuvent être très fortes, consultez des spécialistes
pour choisir l'amortisseur approprié.
6.4.26 Étapes d'installation de l'amortisseur
Étape 1. Assurez-vous que la base en béton est bien plate, à
+3 mm, puis placez l'appareil dans la zone amortie.
Étape 2. Soulevez l'appareil à la hauteur appropriée pour
l'installation de l'amortisseur.
(Unité: mm)
Étape 3. Retirez les écrous de serrage de l'amortisseur.
Placez l'appareil sur l'amortisseur et alignez les trous des
boulons d'ancrage de l'amortisseur avec les trous de fixation
de la base de l'appareil.
220
Étape 4. Installez et serrez les écrous de serrage de
l'amortisseur dans les trous de fixation de la base.
Boîte du contrôle
Étape 5. Réglez la hauteur de fonctionnement de la base de
électrique
l'amortisseur et vissez les vis de mise à niveau. Serrer les vis
Côté boîte :
d'un tour pour s'assurer que l'écart de réglage de la hauteur
de l'amortisseur est égalisée.
Étape 6. Les vis de verrouillage peuvent être serrées après
avoir atteint la bonne hauteur de fonctionnement.
09
2200
Entrée et sortie
1460
Côté tube
Boulon d'ancrage
Fig. 6-7
Vue de dessus du schéma des dimensions
d'installation de MUENR-90-H12T / MUENR-90-
H12T(K) & MUENR-140-H12T /
MUENR-140-H12T(K)
2120
Entrée et sortie
Côté tube
Boîte du contrôle
électrique
Côté boîte :
Sortie de vidange
Boulon d'ancrage
Fig. 6-8
Schéma des cotes d'installation vue de dessus
MUENR-180-H12T /
MUENR-180-H12T(K)
(Unité: mm)
370
Boîte du contrôle
électrique
Côté boîte :
(Unité : mm)
