FONCTIONS
4.7.4

Projecteurs (FZ IB+ option)

⚠
ATTENTION
Risque de brûlure sur les projecteurs très chauds !
Les projecteurs peuvent devenir très chauds pendant leur fonctionnement. En cas de contact, des
brûlures de la peau sont possibles.
 Laisser refroidir les projecteurs pendant env. 10 minutes avant de les toucher.
Les projecteurs se trouvent à l'extérieur sur le
triangle de renvoi du guidage parallèle. Les
projecteurs permettent d'éclairer l'outil et le
chargement de manière optimale. Ceci permet
surtout de simplifier les opérations de
chargement.
Les projecteurs ne sont pas autorisés pour
une utilisation sur les voies publiques.
 Voir 6.1.5 Commutateur/inverseur pour la
manipulation des projecteurs.
Réglage horizontal des projecteurs :
(1) Desserrer un peu l'écrou moleté situé sur la
face inférieure du projecteur.
(2) Tourner le projecteur sur son support à la
position désirée.
(3) Resserrer l'écrou moleté.
 Le projecteur a été réglé horizontalement.
Réglage vertical du projecteur :
 Clé à fourche de 10 mm
(1) Desserrer un peu l'écrou situé sur la face
intérieure du projecteur à l'aide d'une clé
plate.
(2) Tourner le projecteur à la position désirée.
(3) Resserrer l'écrou à l'aide de la clé plate.
 Le projecteur a été réglé verticalement.
B58FZI 0000000285 FR 001

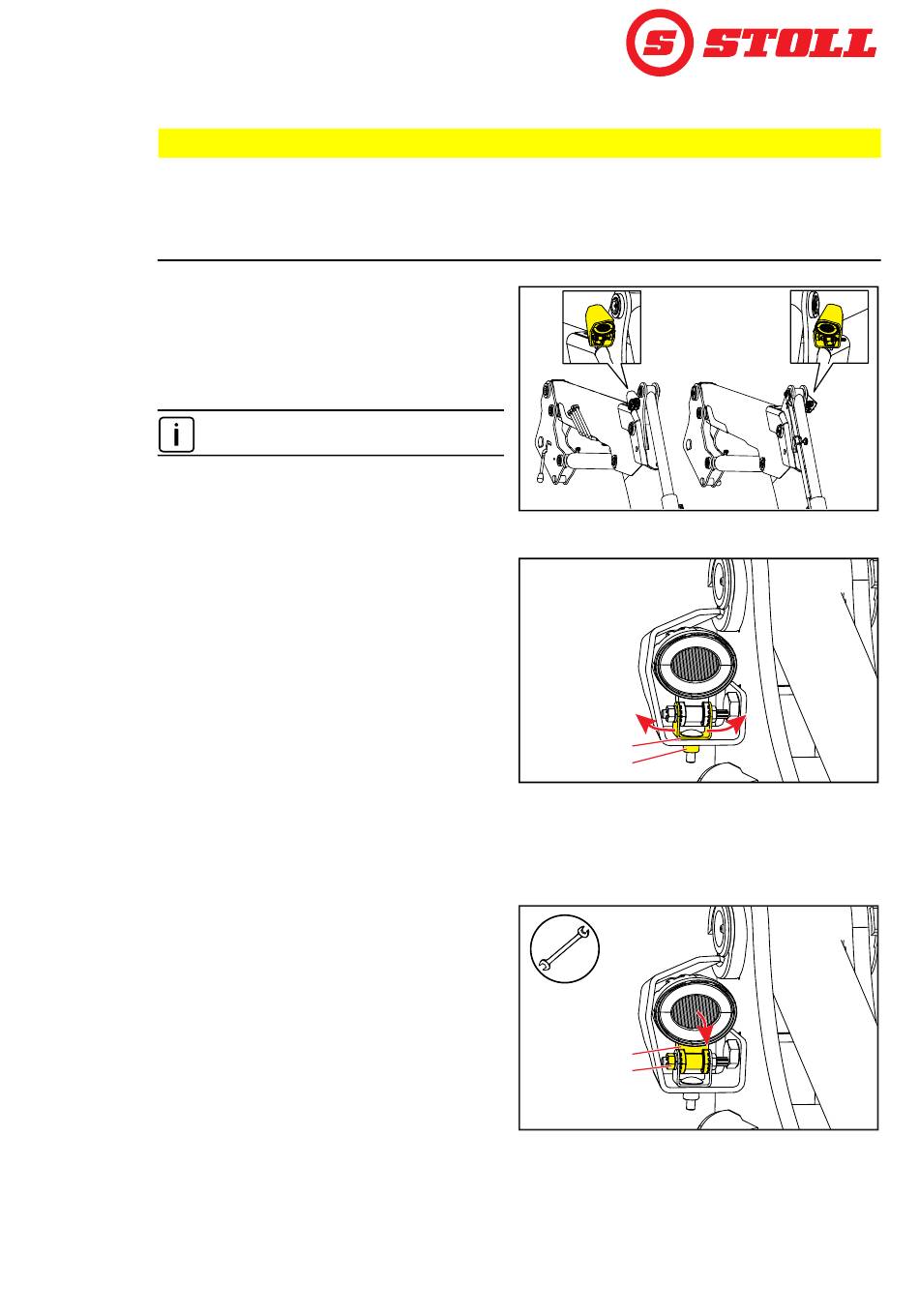

Fig. 46 Projecteurs
1 1
2 2
Fig. 47 Réglage horizontal des projecteurs
Légende
1 Support
2 Écrou moleté
1 1
2 2
Fig. 48 Réglage vertical du projecteur
Légende
1 Projecteur
2 Écrou
