INSTRUCTION POUR L'INSTALLATION DE L'APPAREIL.

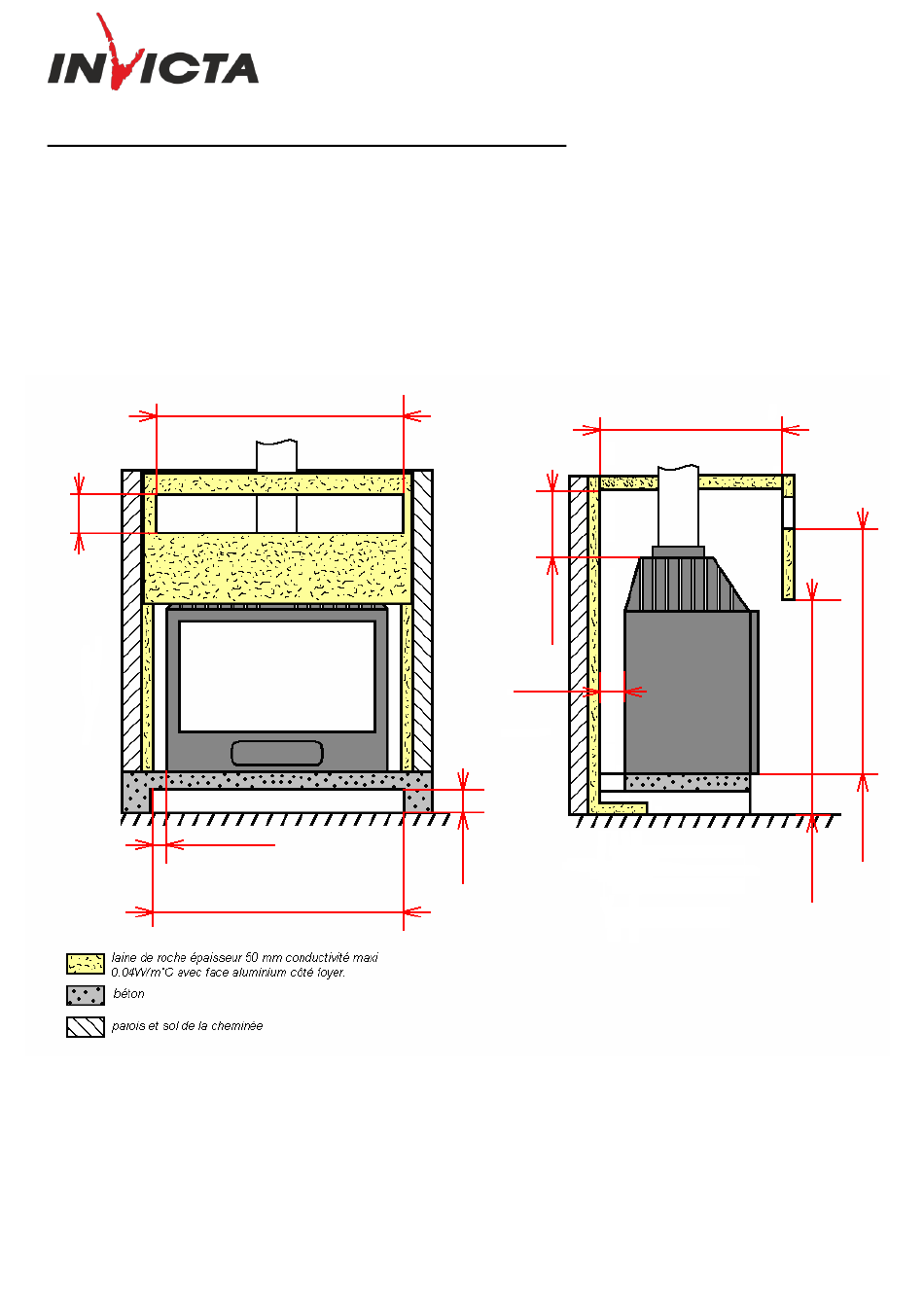

Pour limiter l'échauffement des parois constituant l'habillage de la cheminée à construire à 65K (K = degrés Celsius au dessus de la
température ambiante), et obtenir un bon fonctionnement de l'appareil, il est nécessaire de respecter le principe des dispositions du
schéma ci-après.
Respecter les dimensions minimales d'encastrement et du circuit d'air de convection (section d'entrée de « l'air à chauffer » et section
de sortie de « l'air chaud »).
Les dimensions minimales d'encastrement indiquées garantissent l'accès aux organes de manœuvre, une course suffisante pour les
organes mobiles, l'accès et le démontage pour les pièces susceptibles d'être remplacées.
540 mm
30 mm
Rédacteur FL, le 17/02/2020
Foyer 700 GA DO à contre poids
700 mm
Foyer 700
Double ouverture
à contre poids
580 mm
410 mm
80 mm
100 mm
référence P687643
500 mm
690 mm
Page 3 sur 8
1100 mm
