Plaque du constructeur

Le type d'unité, le numéro et l'année de fabrication
figurent sur la plaque du constructeur. Des détails
conformes aux réglementations relatives aux
récipients sous pression y figurent également. La
plaque du constructeur est fixée le plus souvent sur
le bâti fixe, ou sur le plateau de serrage.
Avertissement !
Les pressions mécaniques nominales et
températures d'étude sont indiquées sur
la plaque signalétique de chaque unité.
Ces valeurs ne doivent jamais être
dépassées.
Les pressions mécaniques et températures
nominales figurant sur la plaque du constructeur sont
les valeurs pour lesquelles l'échangeur de chaleur
est homologué conformément aux réglementations
relatives aux récipients sous pression en question.
La température nominale peut dépasser la
température de fonctionnement afin d'augmenter la
durée de vie du joint sélectionné en conséquence. Le
fournisseur doit être consulté si les températures de
fonctionnement, telles qu'elles sont spécifiées sur le
plan de montage, venaient à être dépassées.

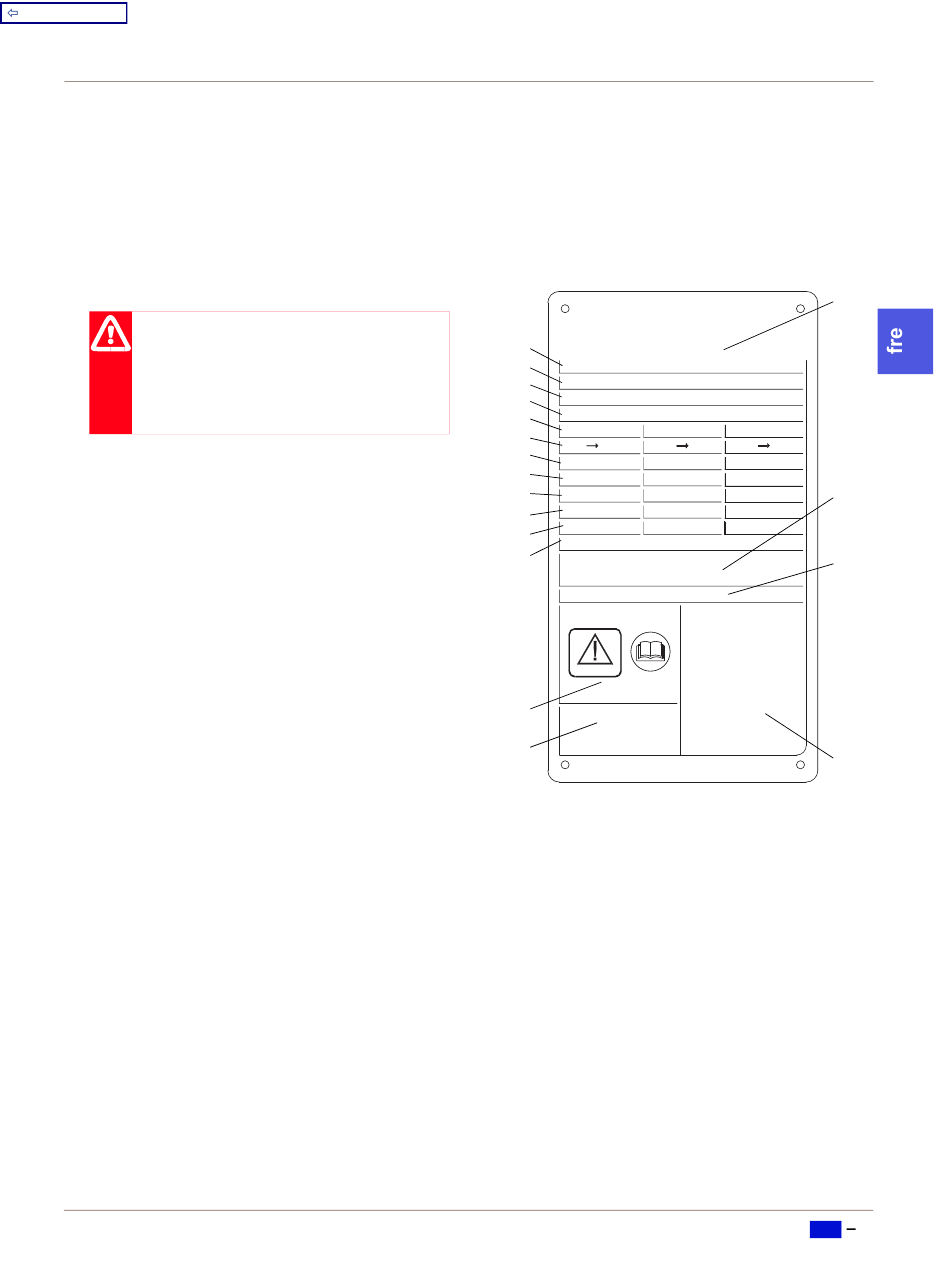

1. Espace pour le logo.
2. Espace libre.
3. Site Web du service après-vente.
4. Emplacements possibles des raccords.
Pour unités 3 A, emplacement de balise 3A.
5. Espace pour label d'homologation.
6. Avertissement, lire le manuel.
7. Date du test de pression.
8. Températures de fonctionnement maximales.
9. Pression d'essai.
10. Températures de fonctionnement maximales
admises.
11. Pressions de fonctionnement maximales
admises.
12. Volume net ou volume pour chaque fluide.
13. Emplacements des raccords pour chaque
fluide.
14. Groupe de fluide déterminant.
15. Année de fabrication.
16. Numéro de série.
17. Type.
18. Nom du constructeur.
