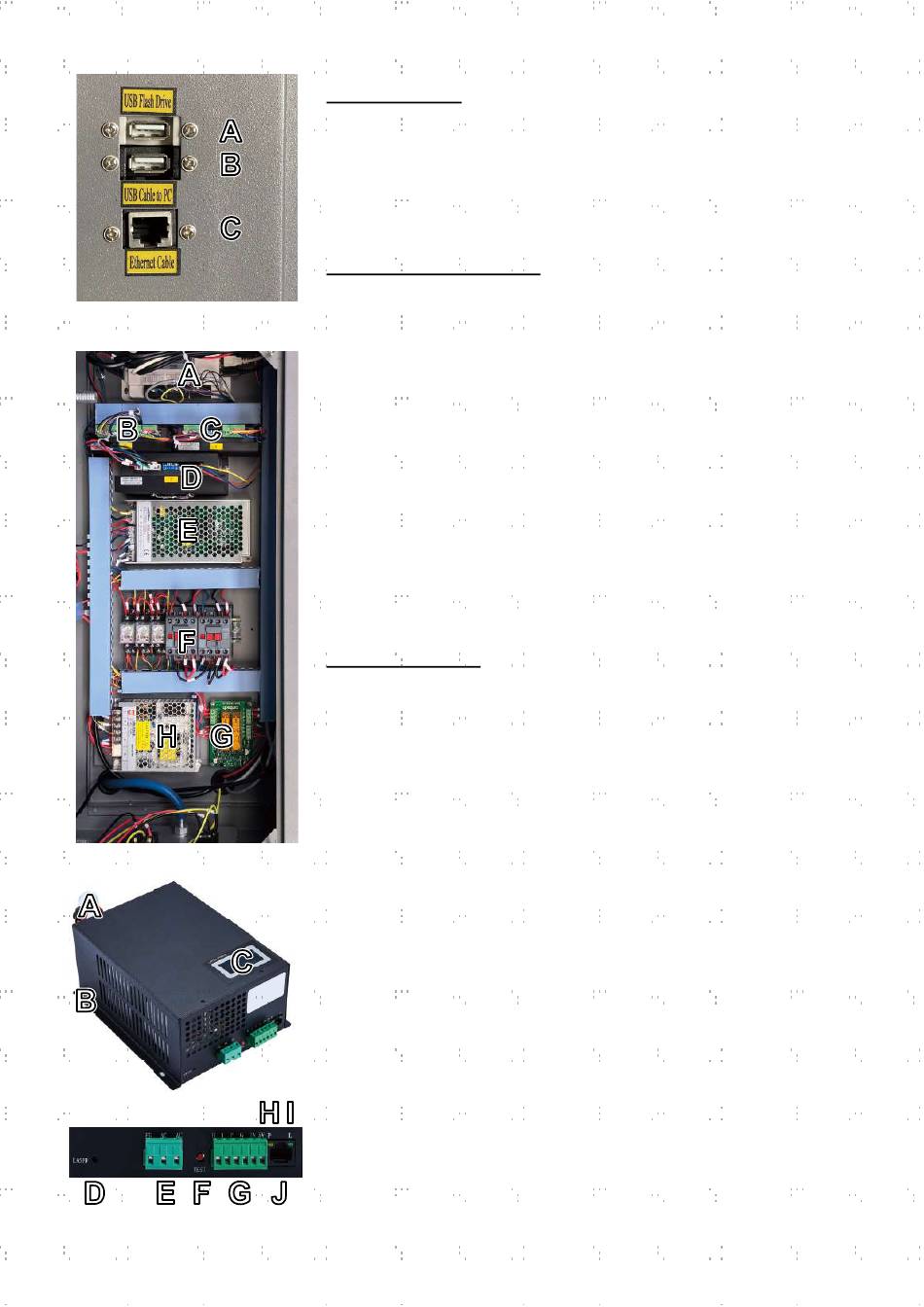

Connexion Entrées
A. Port USB—Ce port vous permet de charger et d'enregistrer des dessins et
des paramètres directement sur le graveur.
B. Port de ligne USB—Ce port se connecte à votre ordinateur de contrôle et
à son logiciel de gravure en utilisant n'importe lequel de ses ports USB.
C. Port Ethernet—Ce port permet de se connecter à l'ordinateur de contrôle
et à son logiciel, soit directement, soit par l'intermédiaire d'Internet.
Porte d'accès inférieure droite
A. Carte mère—Cette carte contrôle le processus de gravure, en répondant
aux commandes de votre logiciel de gravure ou du panneau de commande
de la machine.
B. Pilote de l'axe X—Ce dispositif déplace la tête du laser le long du rail X.
C. Pilote de l'axe Y—Ce dispositif déplace le rail X le long du rail Y.
D. Pilote de l'axe Z—ce dispositif déplace la table de travail vers le haut et
vers le bas.
E. Alimentation de contrôle—Ce dispositif alimente le panneau de
commande de la machine.
F. Contacteur à courant alternatif—Ce dispositif forme un double circuit
de sécurité avec le relais de sécurité en établissant et en interrompant les
connexions électriques entre le laser et l'alimentation électrique du laser.
G. Relais de sécurité—Ce dispositif coupe l'alimentation du laser lorsque
le couvercle ou la porte d'accès avant est ouvert pendant l'utilisation ou
lorsque le bouton d'arrêt d'urgence est enfoncé.
H. Alimentation de sécurité—Ce dispositif alimente le relais de sécurité de
la machine, les voyants lumineux et les contacteurs de courant alternatif.
Alimentation du laser
A. Fil à haute tension—Cette ligne est connectée à l'anode ou à l'extrémité
positive du tube laser, fournissant un courant à haute tension pour alimenter
le laser.
B. Trous de montage—ces fentes standard permettent une installation et un
démontage aisés.
C. Affi chage numérique—Cet affi chage fournit le courant en temps réel
au tube laser en milliampères et signale tout problème lié au laser ou au
système d'alimentation en eau.
D. Témoin lumineux du laser—ce témoin indique que le courant est envoyé
au tube laser.
E. Borne d'alimentation principale—Ce bornier assure la connexion
de l'alimentation à la mise à la terre du graveur (FG) et à l'alimentation
principale (AC).
F. Bouton de test—Ce bouton est utilisé pour tenter de tester le laser lors
de la résolution de problèmes. Si le laser se déclenche correctement, le
problème se situe généralement au niveau du panneau de commande ou de
ses connexions.
G. Borne de raccordement—Ce bornier contient les raccordements au
système d'alimentation en électricité de haut niveau. (H) et la sortie bas
niveau (L), l'interrupteur de protection contre l'eau (P), une autre masse (G)
et deux commandes de signal laser (IN & 5V).
H. Voyant de l'eau—Lorsqu'il est branché, ce voyant indique que le système
de refroidissement à l'eau fonctionne.
I. Témoin lumineux du signal laser—Ce témoin indique que le tube laser
fonctionne.
J. Port Ethernet—Ce port permet de connecter l'alimentation du laser à un
ampèremètre externe.
7
