5.2.2 Capteurs
Installation de la sonde ampéromé‐
trique

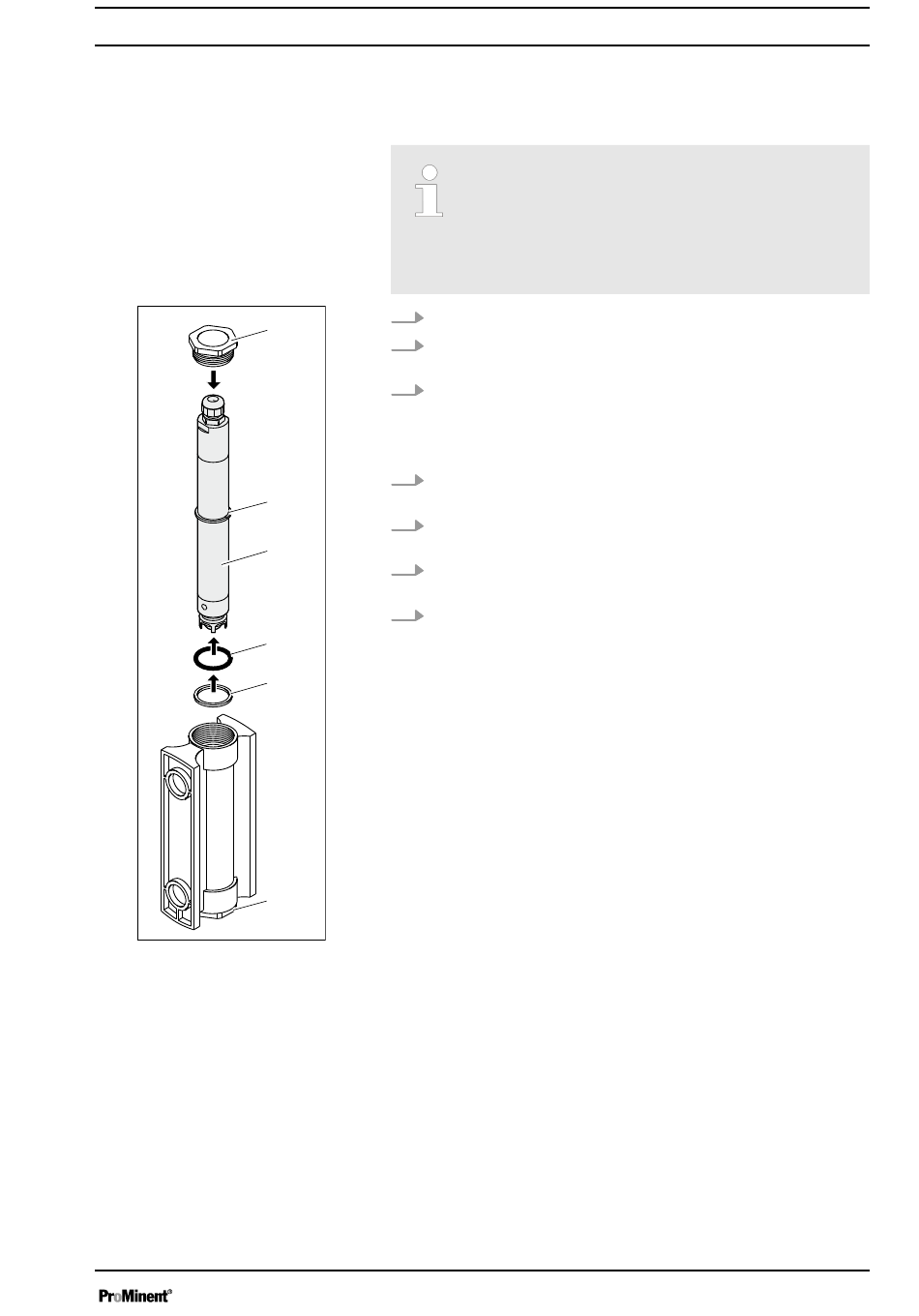

Fig. 7: Montage de la sonde
1.
Enlevez la vis de fixation (1) avec une clé polygonale SW 35
1.
2.
Remplissez la sonde d'électrolyte conformément à la descrip‐
tion figurant dans la notice technique de la sonde
3.
Insérez par le bas tout d'abord le joint torique (4), puis la ron‐
delle de montage (5), sur la sonde (3).
ð Les composants doivent reposer contre la rondelle de
4.
Insérez ensuite la vis de fixation (1) par le haut sur la sonde
(3)
2.
5.
Insérez doucement la sonde (3) dans le module (6) de la
chambre d'analyse
3.
6.
Resserrez la vis de fixation (1) avec une clé polygonale
SW 35
7.
Testez l'installation hydraulique des sondes : Réglez un débit
de 20 ... 60 l/h au moyen de la vanne d'arrêt
4.
ð Vérifiez si les raccords vissés de la chambre d'analyse
5.
6.
A0968
Si de l'eau de mesure se trouve déjà dans la chambre
d'analyse
Plongez doucement la sonde dans la chambre d'ana‐
lyse. Autrement, la membrane de la sonde risque
d'être endommagée en raison d'un allongement
excessif et la sonde peut fournir des valeurs erronées.
serrage (2)
sont bien étanches.
Montage
19
