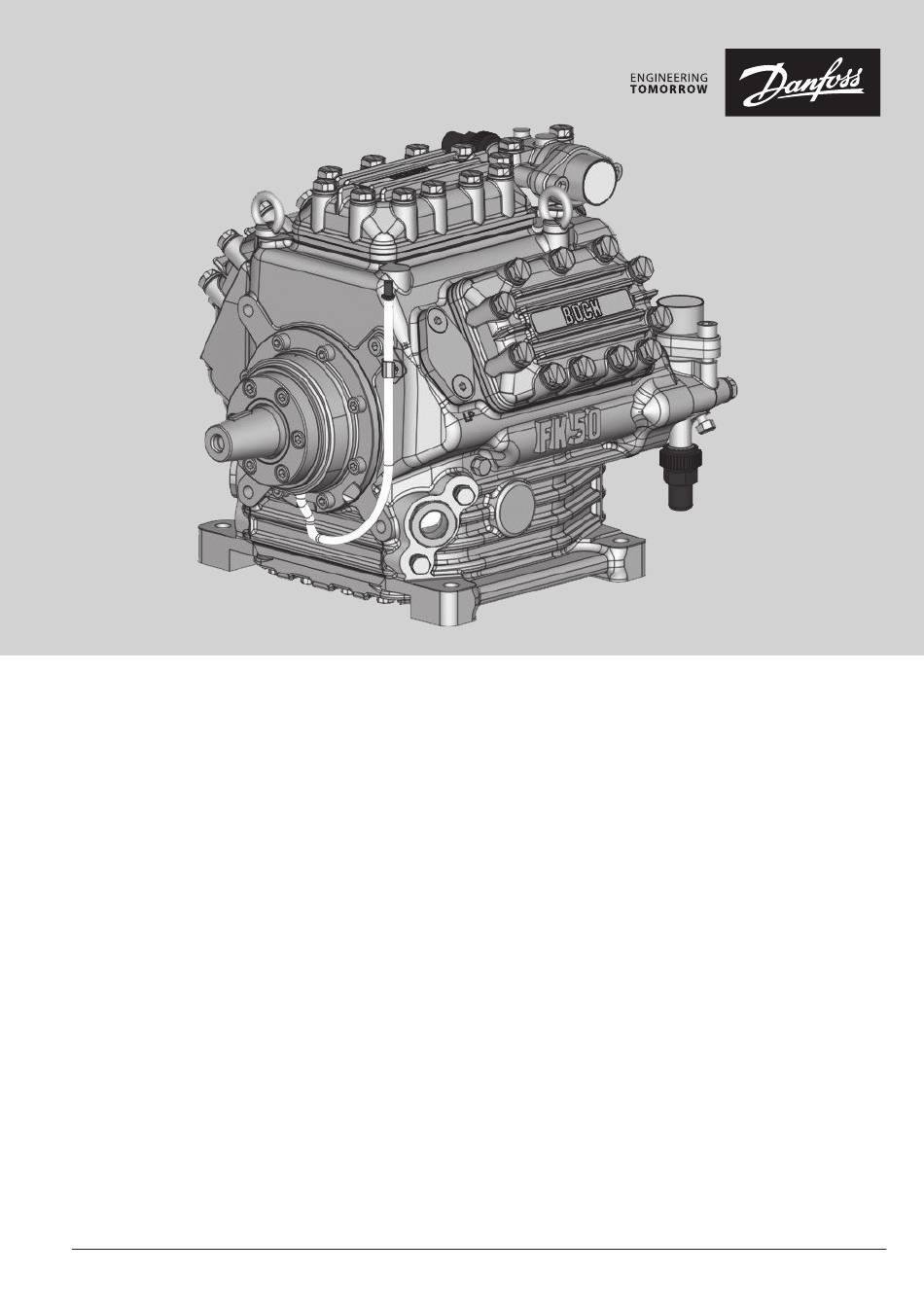

- Page 1 FK 5 ® BOCK Guide d’utilisation FKX50/660 N FKX50/775 N FKX50/830 N FKX50/980 N FKX50/660 K FKX50/775 K FKX50/830 K FKX50/980 K FKX50/660 K1 FKX50/775 K1 FKX50/830 K1 FKX50/980 K1 Traduction des Instructions originales AQ453354265896fr-000401...
- Page 2 Ces personnes doivent avoir lu et compris ces avertissements. Bock décline toute responsabilité en cas de dommages dus au non-respect de ces consignes. 2 | AQ453354265896fr-000401 © Danfoss | Climate Solutions | 2025.04...
- Page 3 6.5 Soupapes de dépressurisation intégrées 6.6 Lubri ants / Huiles 6.7 Mise hors service Accessoires 7.1 Régulateur de puissance 7.2 Thermostat de protection thermique Caractéristiques techniques Dimensions et raccords 10 Déclaration d'incorporation AQ453354265896fr-000401| 3 © Danfoss | Climate Solutions | 2025.04...
- Page 4 • Arrêtez immédiatement le compresseur en cas de forte chute de la puissance frigorifique. • Protégez le compresseur contre tout redémarrage. • Dans de tels cas, n'utilisez plus le compresseur. 4 | AQ453354265896fr-000401 © Danfoss | Climate Solutions | 2025.04...
- Page 5 La mise en service n'est autorisée que dans le cas où le compresseur a été monté conformément aux présentes instructions de montage et où l'ensemble de l'installation dans laquelle il est intégré a été contrôlée et répond aux réglementations légales. AQ453354265896fr-000401| 5 © Danfoss | Climate Solutions | 2025.04...
- Page 6 Bout d'arbre Voyant Fig. 1 Culasse Plaque à clapets Vanne de refoulement Pompe à huile Voyant Vanne de refoulement Fig. 2 Vous trouverez les dimensions et raccords au chapitre 9. 6 | AQ453354265896fr-000401 © Danfoss | Climate Solutions | 2025.04...
- Page 7 Remplissage d'huile ester ² Série K - dédié à la climatisation ¹ N - dédié à la climatisation ou réfrigération X - remplissage d'huile ester (fluide frigorigène HFC, p. ex. R134a, R407C) ² AQ453354265896fr-000401| 7 © Danfoss | Climate Solutions | 2025.04...
- Page 8 Éviter impérativement la pénétration d'air ! : LP = Basse pression Haute pression max. admissible (LP/HP) HP = Haute pression 19/28 bars 8 | AQ453354265896fr-000401 © Danfoss | Climate Solutions | 2025.04...
- Page 9 4.2 Position inclinée maximale admissible ATTENTION Une lubri cation insuf sante peut entraîner des dommages sur le compresseur. Respecter les valeurs indiquées. 30° max., 2 minutes max. 15° max., exploitation continue Fig. 5 AQ453354265896fr-000401| 9 © Danfoss | Climate Solutions | 2025.04...
- Page 10 M8 ( g. 8). Couple de serrage des vis = 37 Nm. Autre montage de l'embrayage électromagnétique selon le fabricant de l'embrayage. Bride de palier avant Bobine 148 h8 Fig. 7 Fig. 8 10 | AQ453354265896fr-000401 © Danfoss | Climate Solutions | 2025.04...
- Page 11 Après l'actionnement de la vanne, resserrer le presse-étoupe de la tige de vanne dans le sens des aiguilles d'une montre. Desserrer Presse-étoupe de la tige de vanne Serrer Fig. 10 Fig. 11 AQ453354265896fr-000401| 11 © Danfoss | Climate Solutions | 2025.04...
- Page 12 Sur des installations avec des systèmes de tuyauterie plus longs et un degré d'encrassement plus élevé, l'installation d'un ltre de nettoyage côté aspiration est recommandée. Le ltre doit être rem- placé régulièrement, en fonction du degré d'encrassement (chute de pression réduite). 12 | AQ453354265896fr-000401 © Danfoss | Climate Solutions | 2025.04...
- Page 13 11738 16.12.22 C. Polizzi A. Layh A. Layh 26.07.22 S. Büttner 11620 BOCK G Maß Dimension Passung / Clearance Änd.-Nr. / Mod-No. Datum / Date Bearb. / Edited Geprüft / Appr. AQ453354265896fr-000401| 13 © Danfoss | Climate Solutions | 2025.04...
- Page 14 Un appoint de uide frigorigène nécessaire après la mise en service peut être réalisé soit sous forme gazeuse côté aspiration, soit – en prenant les précautions appropriées - sous forme liquide au niveau de l'entrée de l'évaporateur. 14 | AQ453354265896fr-000401 © Danfoss | Climate Solutions | 2025.04...
- Page 15 En cas de mise à l'arrêt prolongée (p. ex. en hiver), il est possible que les surfaces d'étanchéité se collent. C'est pourquoi il convient de mettre l'installation en service pendant 10 minutes, env. toutes les 4 semaines. AQ453354265896fr-000401| 15 © Danfoss | Climate Solutions | 2025.04...
- Page 16 • Si l'huile est trouble et foncée, et après des réparations au niveau du compresseur, un changement d'huile est également nécessaire. Vidanger le réservoir d'huile de la garniture mécanique : si nécessaire selon l'utilisation, au plus tard après 1 an ou env. 1 400 heures de service 16 | AQ453354265896fr-000401 © Danfoss | Climate Solutions | 2025.04...
- Page 17 Fréquence élevée d'arrêts et de démarrages récurrente • Durées d'arrêt longues • Dépôts de matériau / poussière provenant du système Tous ces impacts peuvent rendre la garniture mécanique perméable et entraîner son remplacement. AQ453354265896fr-000401| 17 © Danfoss | Climate Solutions | 2025.04...
- Page 18 Retirer le compresseur à l'aide d'un engin de levage adapté. Éliminer l'huile qu'il contient de manière réglementaire, en respectant les prescriptions nationales en vigueur. 18 | AQ453354265896fr-000401 © Danfoss | Climate Solutions | 2025.04...
- Page 19 (régulation de puissance env. 33 %). POur assurer une régulation de puissance d'env. 66 , deux kits de mise à niveau sont nécessaires. * Merci de noter que les références BOCK actuelles ne comportent pas 097B AQ453354265896fr-000401| 19 © Danfoss | Climate Solutions | 2025.04...
- Page 20 2,5 A à 24 V CC Température de déclenchement : 145 °C ± 5 K Température d'enclenchement : env. 115 °C * Merci de noter que les références BOCK actuelles ne comportent pas 097B 20 | AQ453354265896fr-000401 © Danfoss | Climate Solutions | 2025.04...
- Page 21 Lubri cation forcée Moment d'inertie de masse Remplissage d'huile Tuyauterie d'aspiration Tuyauterie de refoulement Poids Volume déplacé min) (1450 Volume déplacé Vitesse de rotation Volume balayé Nombre de cylindres Type FK50/ AQ453354265896fr-000401| 21 © Danfoss | Climate Solutions | 2025.04...
- Page 22 Datum / Date Bearb. / Edited Geprüft / Appr. 1000 ±0.1 ±0.2 ±0.3 ±0.5 22 | AQ453354265896fr-000401 © Danfoss | Climate Solutions | 2025.04 bis / up to FKX50/775 N 13877 * FKX50/775 K 13878 C - FKX50/980 K ±0.1 ±0.2 ±0.3...
- Page 23 8 “ NPTF M22 x 1,5 Filtre à huile Possibilité de raccordement opt. d'un robinet d'arrêt à l'aspiration Par défaut, aucun raccord n'est disponible. Possible sur demande (raccord M22 x 1,5) AQ453354265896fr-000401| 23 © Danfoss | Climate Solutions | 2025.04...
- Page 24 Personne mandatée pour la composition et la Alexander Layh transmission des documents techniques : Benzstraße 7 72636 Frickenhausen, Allemagne Frickenhausen, le 27. janvier 2025 i. A. Alexander Layh, Global Head of R&D 24 | AQ453354265896fr-000401 © Danfoss | Climate Solutions | 2025.04...
