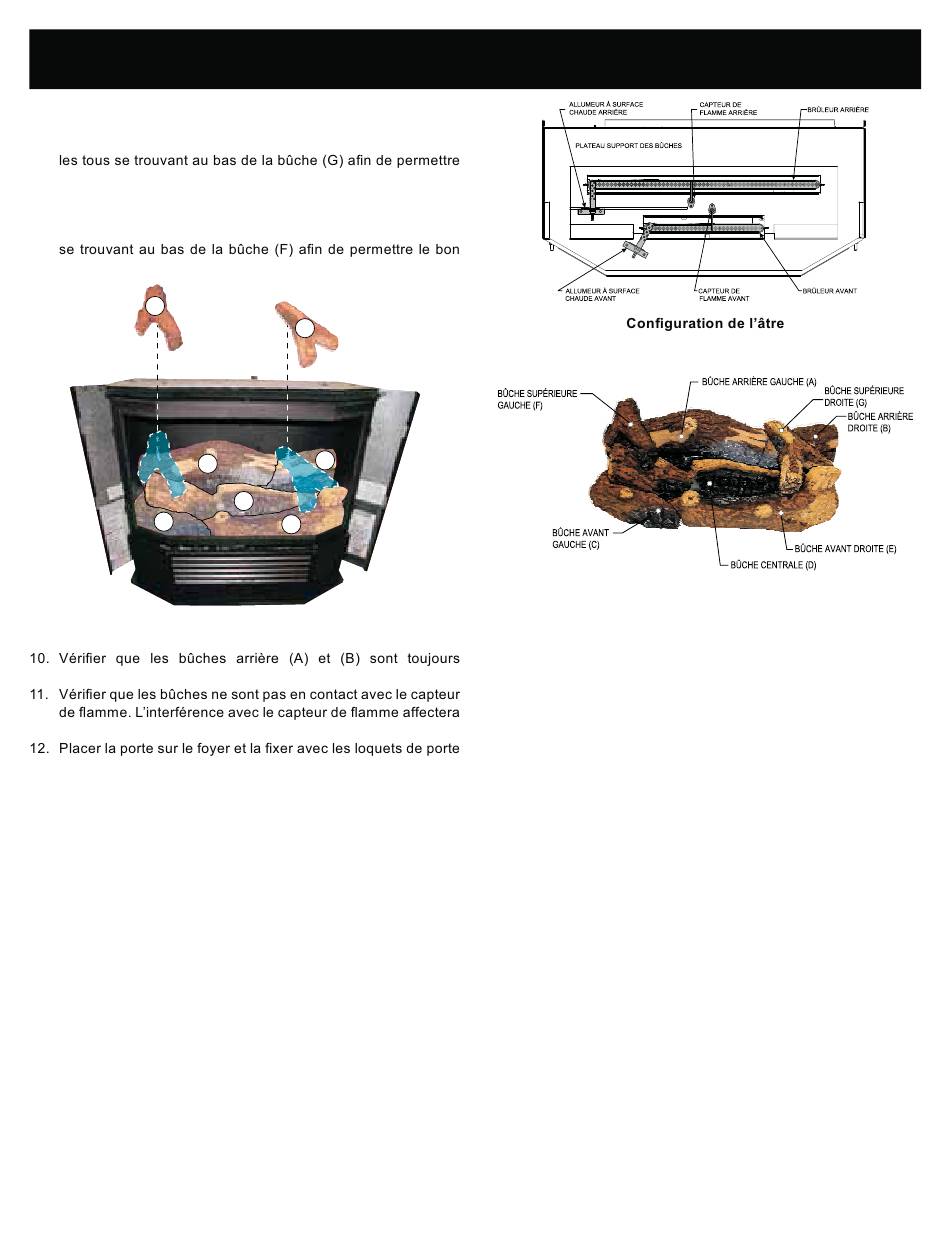

POSE DES BÛCHES - FOYER MANTIS À VITRE PANORAMIQUE
8. Placer la bûche supérieure droite (G) sur les broches des
bûches (B), (D) et (E). Les branches de la bûche (G) reposent
sur les bûches (D) et (E). Les broches doivent s'insérer dans
le bon alignement des bûches (B), (D) et (E). Voir Figure 48.
9. Placer la bûche supérieure gauche (F) sur les broches des
bûches (A) et (D). Les branches de la bûche (F) reposent
sur la bûche (D). Les broches doivent s'insérer dans les tous
alignement des bûches (A) et (D). Voir la Figure 48.
F
A
C
appuyées contre le dos de la chambre de combustion.
le fonctionnement du foyer.
principaux sur les côtés droit et gauche du foyer.
13. Fermer les panneaux droit et gauche.
14. Replacer le panneau supérieur.
15. La mise en place du bûcher est terminée.
Page 26
G
B
D
E
Figure 48
Figure 49
Assemblage de bûches
Figure 50
