FIXATION DU BOITIER ET RACCORDEMENT ÉLECTRIQUE
3.1 Fixation du boitier

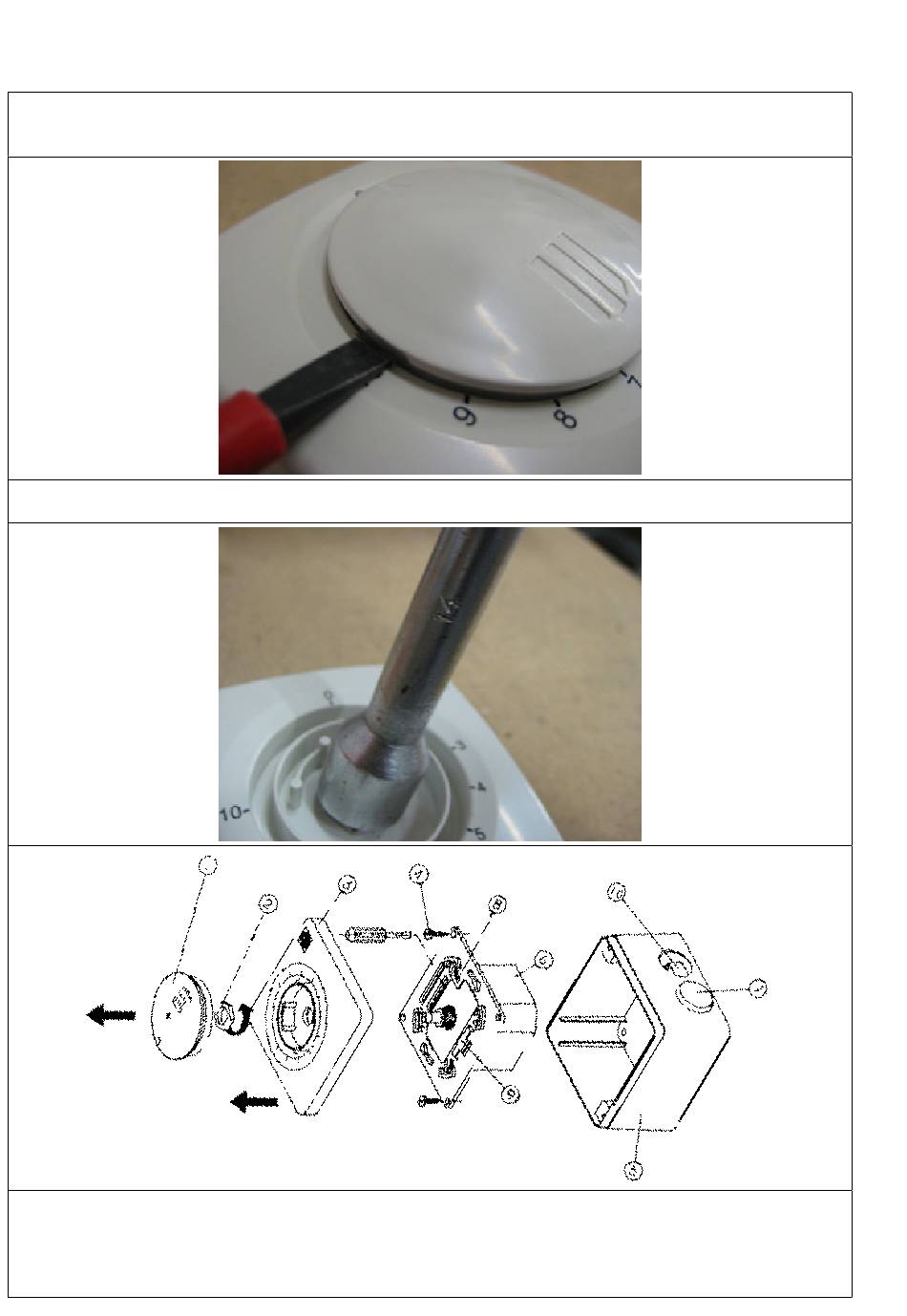

Retirer le bouchon de commande de façade à l'aide d'un tournevis en faisant levier sur chaque côté
(empreintes prévues). Attention à ne pas endommager le plastique.
Retirer l'écrou de maintien du corp à l'aide d'une clé de 14.
Dévisser les vis (4) et retirer le boitier (5) du bloc variateur (6).
En utilisant le boitier (5) comme gabarit, marquer les points de fixation à l'endroit où il est prévu d'installer
le variateur et percer : cotes de fixation 66 x 66 mm. Puis, passe-câbles dirigés vers le bas, fixer la base
avec les vis appropriées.
