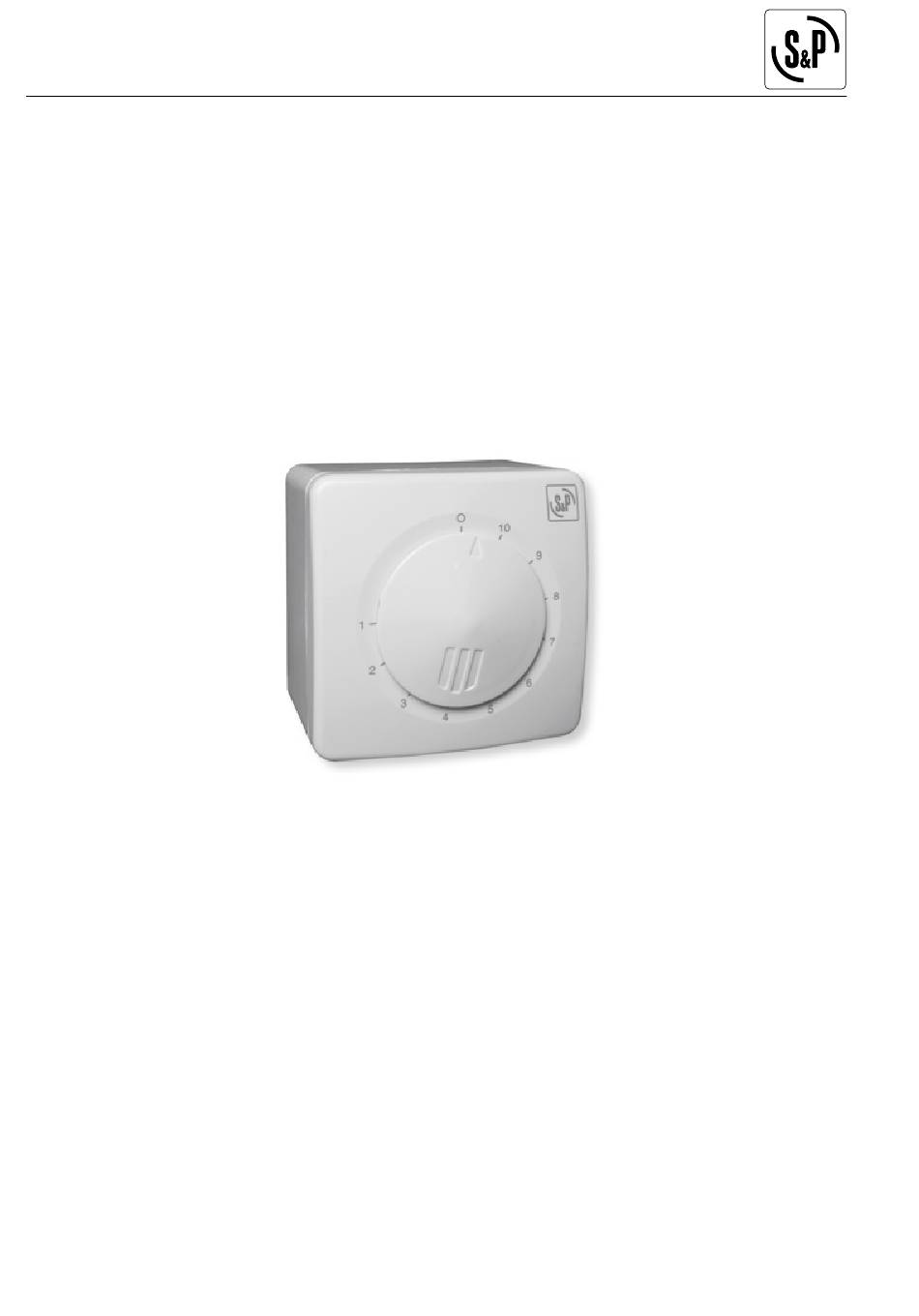

- Page 1 NOTICE TECHNIQUE INSTALLATION | RACCORDEMENT | MISE EN ROUTE | MAINTENANCE | Variateur de tension monophasé NT00000883-REB-FR-240717...
- Page 2 FIXATION DU BOITIER ET RACCORDEMENT ÉLECTRIQUE ............5 Fixation du boitier ........................5 Raccordement électrique......................6 MAINTENANCE..........................7 4.1 Vérification ..........................7 Changement de fusible......................7 GESTION DES DÉCHETS ......................... 7 Traitement des emballages et déchets non dangereux ............7 Traitement d’un DEEE Professionnel ..................7 NT00000883-REB-FR-240717...
- Page 3 La réception sans réserve du matériel prive l’Acheteur de tout recours ultérieur contre nous. Le produit doit être stocké à l'abri des intempéries, des chocs et des souillures dues aux projections de toute nature durant son transport l'amenant du fournisseur au client final, et sur le chantier avant installation. Environnement de stockage Température : -20°C à +60°C Humidité relative : maxi 95% sans condensation. NT00000883-REB-FR-240717...
- Page 4 En aucun cas, le fabricant n’est responsable du matériel transformé, réparé même partiellement. DESCRIPTION 2.1 Caractéristiques techniques Le REB regroupe les commandes marche/arrêt + variation de vitesse par variation de tension d’un moteur asynchrone 1 vitesse monophasé 230V 50Hz. Alimentation Monophasé...
- Page 5 (empreintes prévues). Attention à ne pas endommager le plastique. Retirer l'écrou de maintien du corp à l'aide d'une clé de 14. Dévisser les vis (4) et retirer le boitier (5) du bloc variateur (6). En utilisant le boitier (5) comme gabarit, marquer les points de fixation à l’endroit où il est prévu d’installer le variateur et percer : cotes de fixation 66 x 66 mm. Puis, passe-câbles dirigés vers le bas, fixer la base avec les vis appropriées. NT00000883-REB-FR-240717...
- Page 6 PHASE NEUTRE N NEUTRE TERRE TERRE Nota : 0V est délivré sur les sorties moteur et EV GAZ lorsque le REB est en position arrêt. Maintenir les câbles en position avec les brides de serrage (10) puis remonter le bloc variateur (6) dans le boitier (5). Avant de remonter la face avant (3) : vérifier que la vitesse minimum du MOTEUR convient, en suivant la procédure suivante : • Placer le bouton de commande (1) sur son axe et le tourner dans le sens des aiguilles d’une montre jusqu’à...
- Page 7 • Extraire le support fusible (9), remplacer le fusible endommagé par celui fourni en rechange ou par un autre fusible de caractéristiques strictement identiques à savoir : - REB 1N : fusible en céramique de type rapide F1A - 250V - REB 2.5N : fusible en céramique de type rapide F2.5A - 250V Pour terminer, replacer la face avant (3), l’écrou (2) et le bouton de commande (1).
- Page 8 Document non contractuel. Dans le souci constant d’amélioration du matériel, le constructeur se réserve le droit de procéder sans préavis à toute modification technique. FRANCE INTERNATIONAL SERVICE TECHNIQUE S&P – 08150 PARETS DEL VALLES – SPAIN Tél. : 05 49 06 60 00 Tel. Int. : +34 93 571 93 00 - Fax int. +34 93 571 93 11 www.solerpalau.com NT00000883-REB-FR-240717...
