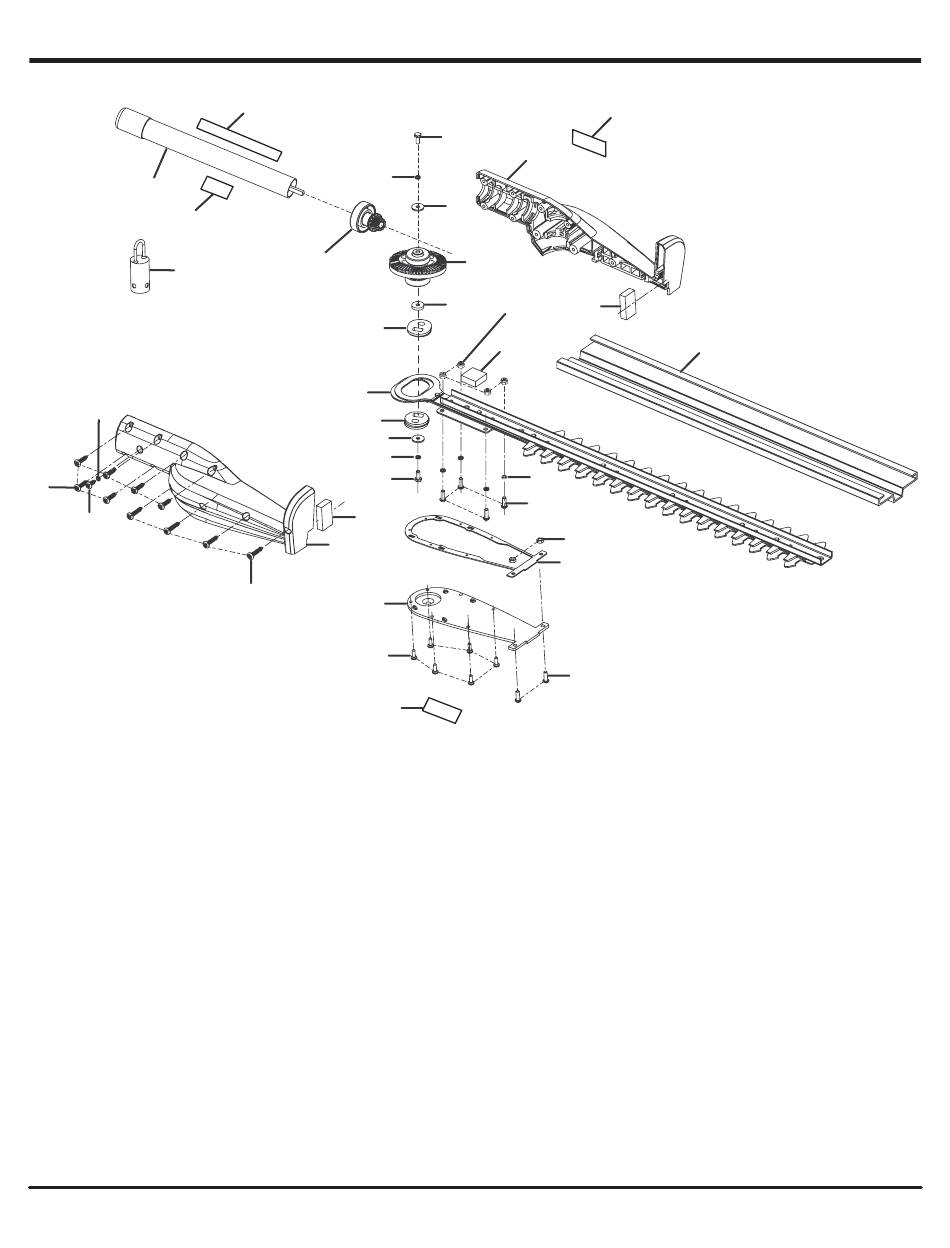

VUE ÉCLATÉE/LISTE DES PIÈCES
1
28
2
6
23
22
CLÉ
NUMÉRO
NO.
RÉF.
DESCRIPTION
1 099069001001
Arbre moteur inférieur .......................... 1
2 099078001039
Capuchon de suspension .................... 1
3 099069002001
Ensemble de pignon ............................ 1
4 099069001004
* Vis (M5 X 10 mm) ................................. 2
5 099069001005
Rondelle élastique ............................... 3
6 099069001006
Rondelle ............................................... 2
7 099069002002
Ensemble de arbre de sortie ................ 1
8 099069001012
Came ................................................... 2
9 099069001013
Ensemble de lame ............................... 1
10 099069001014
Feutre ................................................... 2
11 099069002005
Ensemble de boîtier ............................. 1
12 099069001016
Plaque inférieure du boîtier .................. 1
13 099069001017
* Vis (M3,5 x 8 mm ................................. 6
14 099069001018
* Vis (M4 X 12 mm) ................................. 2
15 099069001019
Joint ..................................................... 1
16 099069001020
* Écrou (M4) ............................................ 2
* ARTICLE DE QUINCAILLERIE STANDARD — EN VENTE DANS LES MAGASINS LOCAUX
29
5
3
8
9
8
6
5
4
10
11
24
12
13
27
4
11
6
7
25
10
20
19
18
17
16
15
14
CLÉ
NUMÉRO
QTÉ
NO.
RÉF.
17 099069001021
18 099069001022
19 099069001023
20 099069001024
21 099069001025
22 099069001028
23 099069001029
24 099069001027
25 099069002012
26 099069002011
27 099069002010
28 099069002009
29 099069002008
983000896
10
10
26
21
DESCRIPTION
* Vis (M4 X 16 mm) ................................. 4
Rondelle élastique ............................... 4
Feutre ................................................... 1
* Écrou (M4) ............................................ 4
Fourreau de lame ................................. 1
* Vis (M4.8 x 7 mm ................................. 1
* Vis (M4.8 x 15 mm) .............................. 6
* Vis (M4.8 x 26 mm) .............................. 4
Entretoise de came .............................. 1
Autocollant de logo .............................. 1
Étiquette de surface brûlante .............. 1
Plaquette signalétique ......................... 1
Étiquette d'avertissement .................... 1
Manuel d'utilisation (099069002006)
(pas illustré) .......................................... 1
QTÉ
