Sonde Extérieur - Nibe SMO 40 Manuel D'installation

Sonde extérieur
Installez la sonde de température extérieur (BT1) à
l'ombre sur un mur orienté au nord ou nord-ouest, afin
qu'il ne soit pas affecté par le soleil du matin.

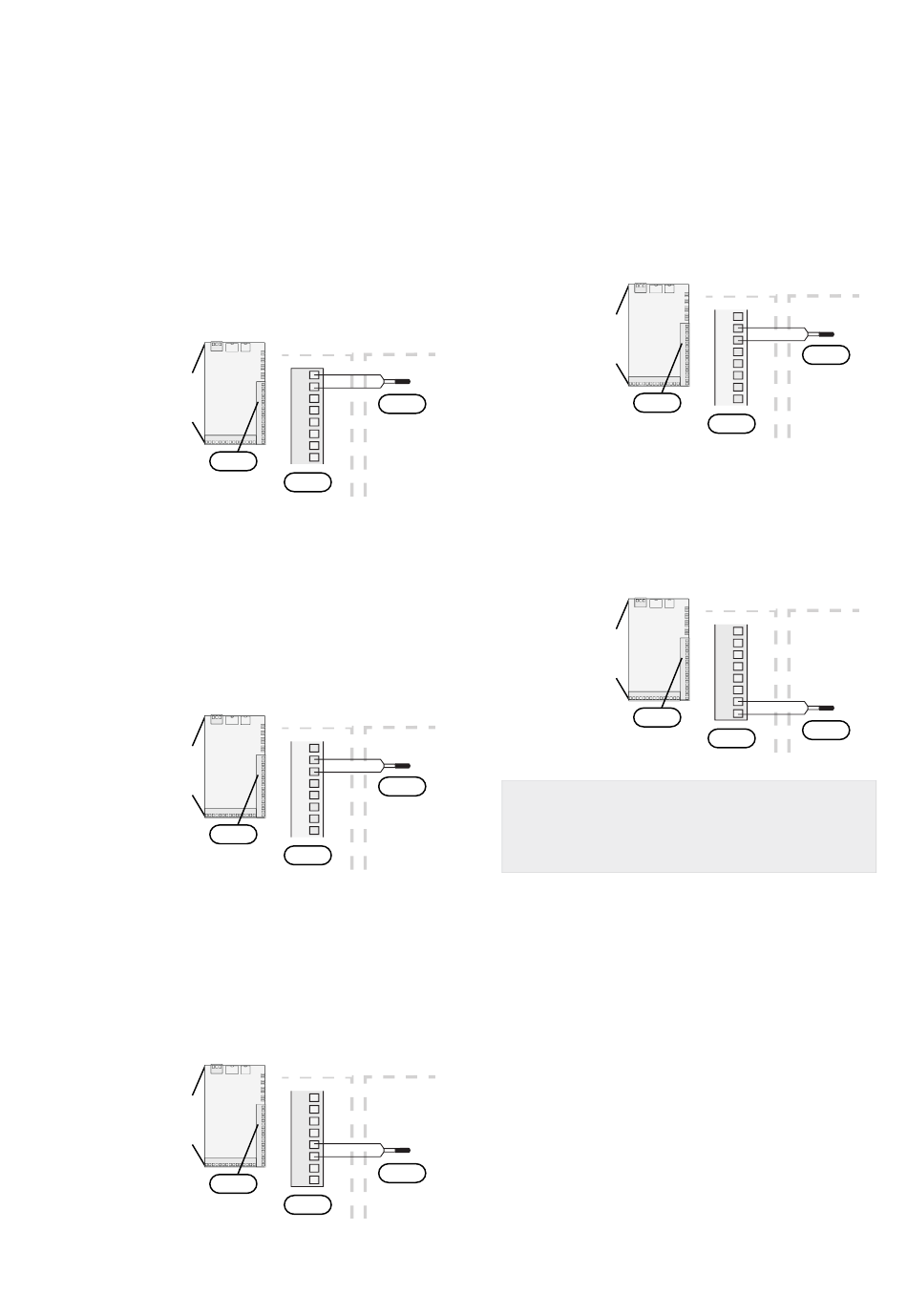

Raccordez la sonde au répartiteur X6:1 et X6:2 sur la
platine d'entrée (AA3). Utilisez un câble à double co-
nducteur d'au moins 0,5 mm².
Si un tube protecteur est utilisé, il doit être étanche
afin d'empêcher toute condensation dans la capsule
de la sonde.
Sonde de température, eau chaude
La sonde de température et le système de remplissage
d'eau (BT6) se trouvent dans le doigt de gant sur le
préparateur ECS.
Raccordez la sonde au répartiteur X6:7 et X6:8 sur la
platine d'entrée (AA3). Utilisez un câble à double co-
nducteur d'au moins 0,5 mm².
La pompe de remplissage d'eau chaude est activé dans
le menu 5.2 ou dans le guide de démarrage.
Sonde de température, robinet d'eau chaude
Une sonde de température pour affichage température
d'eau chaude (BT7) peut être raccordée à SMO 40 pour
indiquer la température en haut du réservoir (s'il est
possible d'installer une sonde à cet endroit).
Raccordez la sonde au répartiteur X6:15 et X6:16 sur
la platine d'entrée (AA3). Utilisez un câble à double
conducteur d'au moins 0,5 mm².
22 Chapitre 5 | Connexions électriques
SMO Externt
SMO 40 Externe
1
2
3
4
5
6
7
8
AA3-X6
AA3-X6
SMO Externt
SMO 40 Externe
6
7
8
9
10
11
12
13
AA3-X6
AA3-X6
SMO Externt
SMO 40 Externe
11
12
13
14
15
16
17
18
AA3-X6
AA3-X6
Sonde de température, départ chauffage,
externe
Connectez la sonde de température, l'alimentation
externe (BT25) (requise pour l'appoint après la vanne
d'inversion (QN10)), au bornier X6:5 et X6:6 sur la pla-
tine d'entrée (AA3). Utilisez un câble à deux conduc-
teurs d'au moins 0,5 mm² d'écart de rupture.
BT1
Sonde de température, retour chauffage,
externe
Connectez la sonde de température, le circuit de re-
tour (BT71) au bornier X6:17 et X6:18 sur la carte
d'entrée (AA3). Utilisez un câble à deux conducteurs
d'au moins 0,5 mm² d'écart de rupture.
BT6
REMARQUE!
Pour un raccordement nécessitant le branche-
ment d'autres sondes. Voir « Sélection possible
d'entrées AUX », page 26.
BT7
SMO Externt
SMO 40 Externe
4
5
6
7
8
9
10
11
AA3-X6
AA3-X6
SMO Externt
SMO 40 Externe
11
12
13
14
15
16
17
18
AA3-X6
AA3-X6
BT25
BT71
SMO 40
