Modifications réservées
© Copyright 2025
TI-P128-22
CMGT-BEf-14
4.4.3.111
STS17.2
Poste de purge compact en acier inox
Description

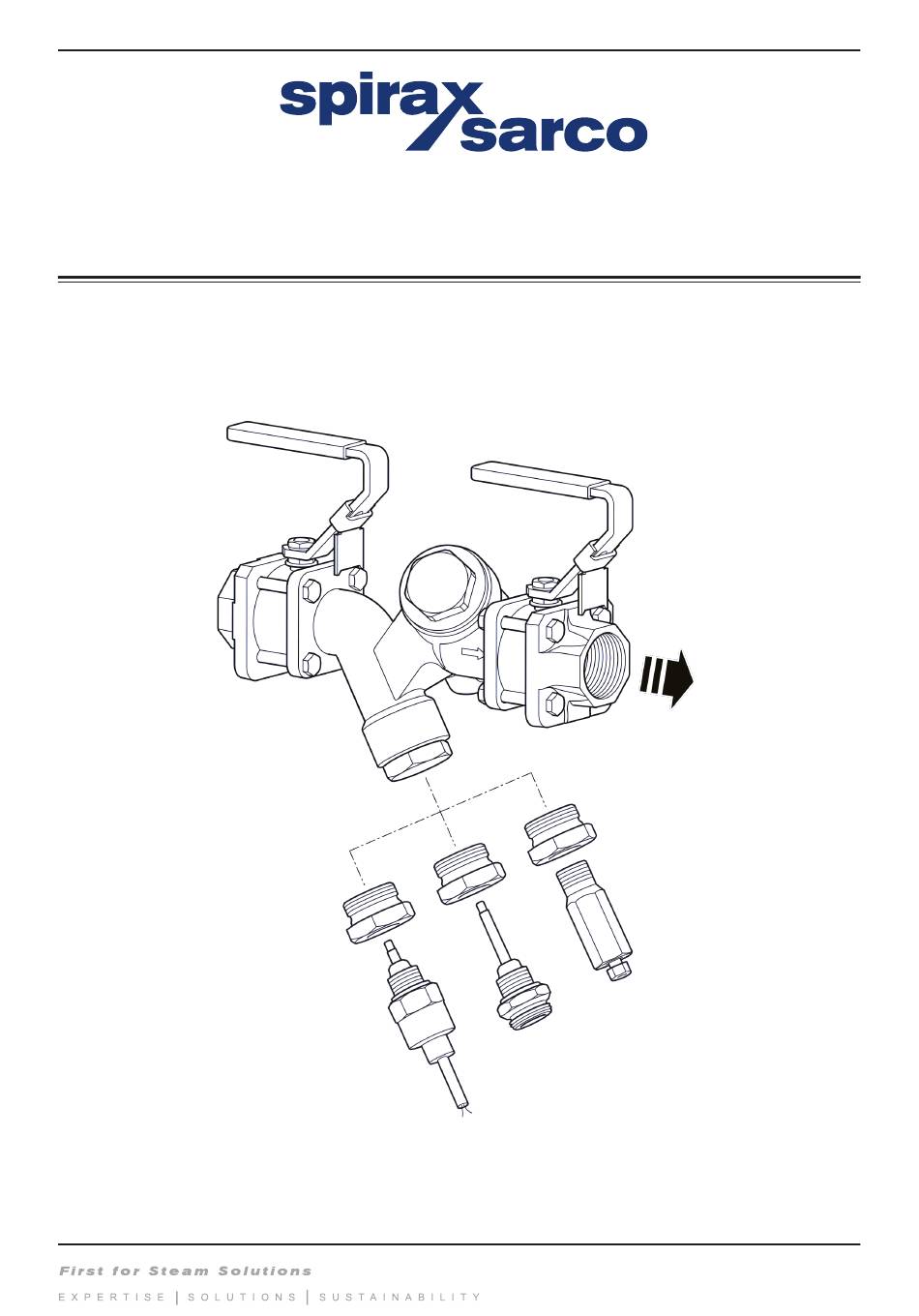

Le poste de purge compact STS17.2 a été conçu pour fournir une solution de poste de purge prêt à installer, qui inclut : un robinet
d'isolement amont et aval, un corps comprenant le connecteur + un filtre et un bouchon de clapet de retenue.
1

Publicité

loading

Manuels Connexes pour Spirax Sarco STS17.2

Sommaire des Matières pour Spirax Sarco STS17.2

  • Page 1 Description Le poste de purge compact STS17.2 a été conçu pour fournir une solution de poste de purge prêt à installer, qui inclut : un robinet d'isolement amont et aval, un corps comprenant le connecteur + un filtre et un bouchon de clapet de retenue.
  • Page 2 Versions disponibles Le STS17.2 est disponible avec en amont un isolement simple, double et double avec purge. Fig. 1 - Isolement simple (SB) Fig. 2 - Isolement double en amont (DB US) Fig. 3 - Isolement double avec purge en amont (DBB USH) Fig.
  • Page 3 T. Le poste de purge STS17.2 utilise la technologie des connecteurs universels Spirax Sarco qui permet un entretien rapide du purgeur. Les purgeurs à connecteur universel (vendus séparément) peuvent être utilisés avec ce poste de purge compact lui permettant de s'adapter à...
  • Page 4 * Veuillez noter que les sondes Spiratec Robinet SSL1 et WLSL1 en option ne doivent pas de purge être installés lorsque le STS17.2 est installé BDV1 dans une application verticale. *Sonde intégrée SSL1 *Sonde intégrée WLSL1 TI-P128-22 CMGT-BEf-14 Poste de purge compact en acier inox STS17.2...
  • Page 5 Nota : Les sondes Spiratec SSL1 et WLSL1 en option ne doivent pas être installées lorsque le STS17.2 est monté sur une tuyauterie verticale. Robinet de purge BDV1 conçu pour nettoyer la crépine pendant le fonctionnement. Prendre des précautions lorsque vous utilisez le BDV1 car le fluide évacué...
  • Page 6 Robinets d'isolement Acier inox ASTM A182 F316L Poignées Acier inox AISI 316 Bouchon de clapet de retenue Acier inox ASTM A276 431 Bouchon de filtre Acier inox ASTM A582 416 TI-P128-22 CMGT-BEf-14 Poste de purge compact en acier inox STS17.2...
  • Page 7 DN15 PN40 suivant EN 1092 5,12 ¾" ASME 150 4,67 ¾" ASME 300 5,98 DN20 PN40 suivant EN 1092 5,74 1" ASME 150 4,96 1" ASME 300 6,64 DN25 PN40 suivant EN 1092 6,24 TI-P128-22 CMGT-BEf-14 Poste de purge compact en acier inox STS17.2...
  • Page 8 6,39 Double ¾" ASME 300 7,70 Double DN20 PN40 suivant EN 1092 7,46 Double 1" ASME 150 6,68 Double 1" ASME 300 8,36 Double DN25 PN40 suivant EN 1092 7,97 TI-P128-22 CMGT-BEf-14 Poste de purge compact en acier inox STS17.2...
  • Page 9 Dimensions / Poids (approximatifs) en mm et kg STS17.2 avec isolement amont double avec purge (DBB USH) Dimensions en mm Isolement Diamètres et Connexions Poids en kg ½" BSP T Rp (ISO 7-1) 6,37 ½"NPT 6,37 ½" SW 6,67 ½" ASME 150 9,77 ½"...
  • Page 10 Dimensions / Poids (approximatifs) en mm et kg STS17.2 avec isolement double avec purge en amont et en aval (DBB USH DSH) Dimensions en mm Isolement Diamètres et Connexions Poids en kg ½" BSP T Rp (ISO 7-1) 8,64 ½"NPT 8,64 ½"...
  • Page 11 Dimensions / Poids (approximatifs) en mm et kg STS17.2 avec isolement double vertical avec purge en amont (DBB USV) Dimensions en mm Isolement Diamètres et Connexions Poids en kg ½" BSP T Rp (ISO 7-1) 6,57 ½"NPT 6,57 ½" SW 6,87 ½"...
  • Page 12 Dimensions / Poids (approximatifs) en mm et kg STS17.2 avec Isolement double vertical avec purge en amont et horizontal avec purge en aval (DBB USV DSH) Dimensions en mm Isolement Diamètres et Connexions Poids en kg ½" BSP T Rp (ISO 7-1) 8,84 ½"NPT...
  • Page 13 Utiliser les descriptions données ci-dessus dans le colonne "Pièces de rechange disponibles" et spécifier le type et le diamètre. Exemple : 1 - Sonde de rechange et joint de sonde avec une sonde WLSL1 avec diode pour poste de purge compact STS17.2 - ½".
  • Page 14 Orientation du raccordement aval** Aval Horizontal (Uniquement utilisé pour le type DBB) * Ces combinaisons sont conformes aux standards Spirax Sarco. Pour toute autre combinaison ou ajout d'élément spécial, veuillez nous contacter. ** Cette case sera laissée vide si aucune connexion en aval n'est prévue.
