Description
Séparateur en acier inox 316L utilisé pour éliminer les particules
liquides en suspension dans les réseaux de vapeur, d'air comprimé
et de gaz.
Options
Des matelas isolants sont disponibles pour augmenter la perfor-
mance du séparateur (voir TI-P138-01).
Normes
Ce produit est entièrement conforme aux conditions de la directive
Européenne 97/23/EC.
Certification
Cet appareil est disponible avec un certificat EN 10204 3.1, à spéci-
fier lors de la commande.
Diamètres et raccordements
½", ¾", 1", 1¼", 2"
Taraudés BSP ou NPT, à souder Socket weld ou Butt weld.
DN 15, 20, 25, 32, 40, 50
A brides EN 1092 PN 40 avec vidange et purge d'air taraudés BSP.
A brides BS 1560 (ASME B 16.5) Classe 150 ou 300 avec vidange
et purge d'air taraudés NPT.
Pour des plus grandes tailles, veuillez utiliser le type S8.
Limites d'emploi
Courbe
vapeur
Ce produit ne doit pas être utilisé dans la zone ombrée
* PMO – pression maximale de fonctionnement pour vapeur saturée
A - A JIS / KS 10K
B - B ASME 150
C - C EN1092 PN16
D - D JIS / KS 20K
E - E EN1092 PN40
F - F ASME 300
G – G BSP et NPT, SW, BW
Conditions de calcul du corps
PMA Pression maximale admissible @ 50°C
TMA Température maximale admissible @ 28 bar eff.
Température minimale admissible
Pression maximale de
PMO
service
TMO Température maximale de service
Température minimale de service
Pression d'épreuve hydraulique
Séparateur d'eau - Inox
Pression en bar eff.
PN50 / ASME300
50 bar eff.
425°C
-10°C
JIS / KS 10K 9,9 bar eff.
PN16 11,4 bar eff.
ASME 150 11,4 bar eff.
JIS / KS 20K 23,5 bar eff.
PN40 25,8 bar eff.
ASME 300 27,9 bar eff.
Tar. / SW / BW 34,1 bar eff.
425°C @ 28 bar eff.
76,6 bar eff.
Modifications réservées
S6

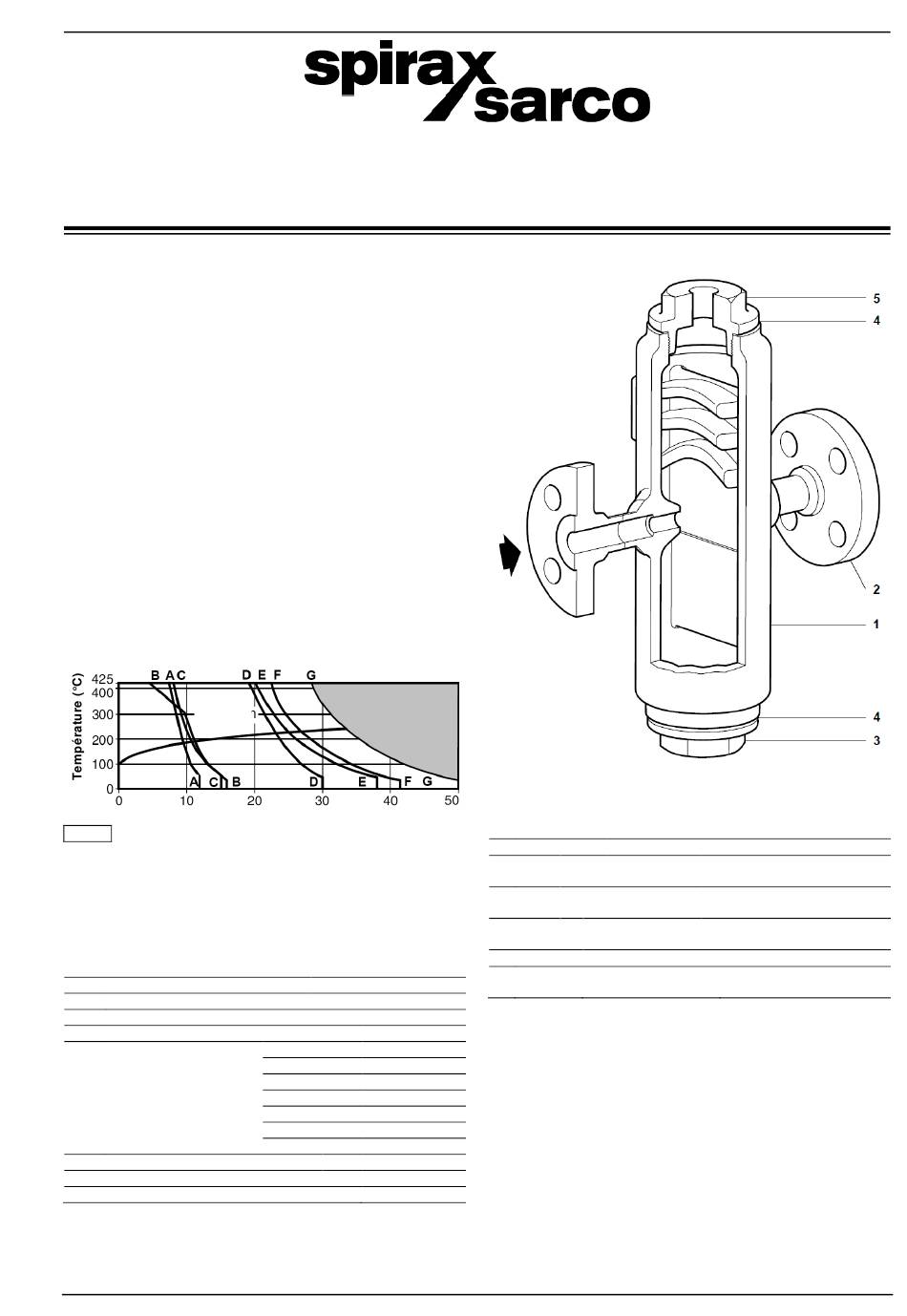

Construction
Rep Désignation Matière
Acier inox austénitique
1 Corps
316L
Brides Acier inox austénitique
2
Bouchon Acier inox austénitique
3
4 Joint Graphite exfolié renforcé
5 Couvercle Acier inox austénitique
0°C
TI-P023-12
S6 à brides
ASTM A351CF3M
DIN 17440 x2CrNi Mo 17 3 2/
(1.4409)/ASTM A182 F316L
ASTM A351
Gr. CF8M (316)
ASTM A351
Gr. CF8M (316)
ST-BEf-11
6.4.3.010
1.4409 /
