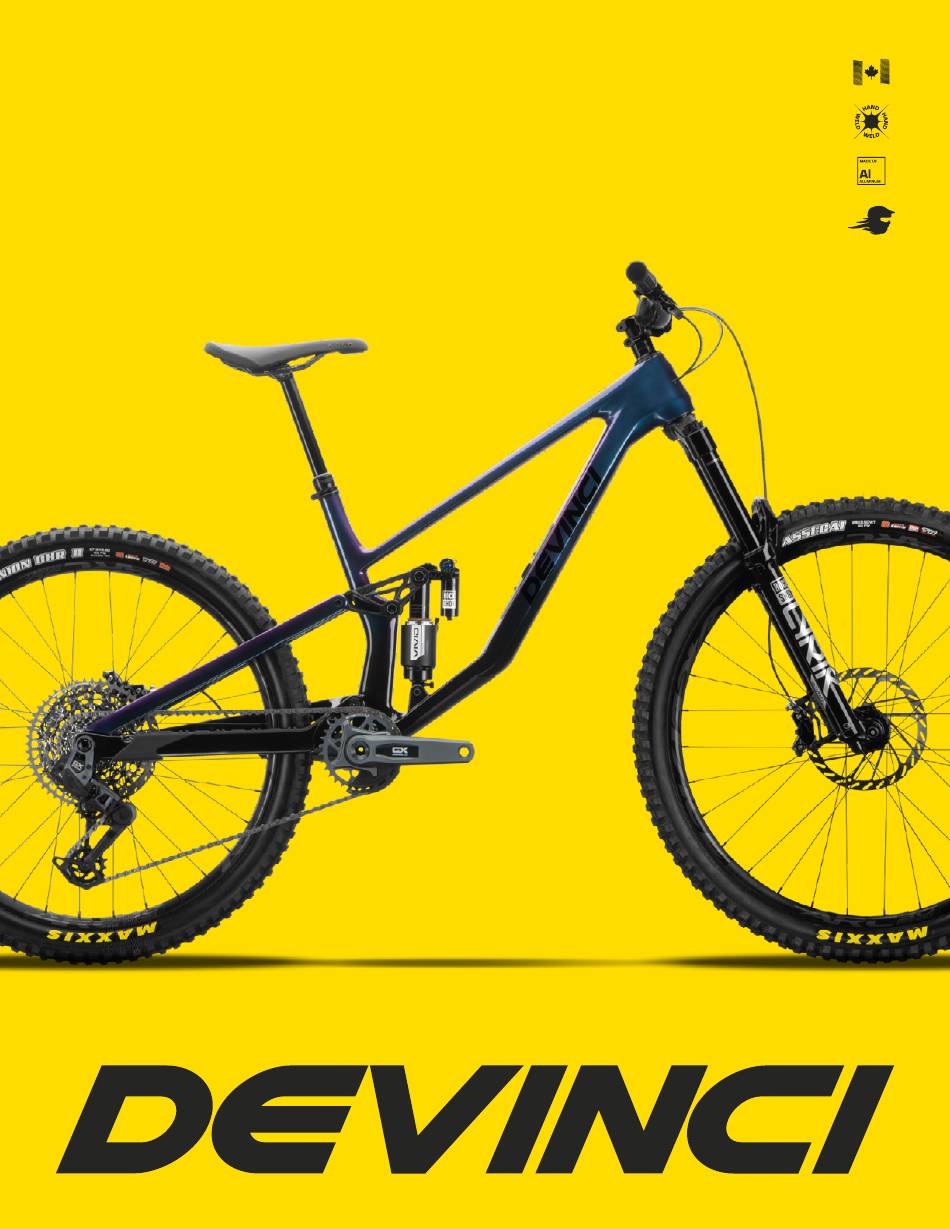

- Page 1 MANUEL TECHNIQUE TROY CARBON 2025+ ASSEMBLAGE GX AXS SOUDÉS PAR LA PASSION COULEUR INCOGNITO...
- Page 2 PASSAGE DE GAINES Votre détaillant autorisé Devinci est à votre service pour vous guider dans le choix du vélo et des accessoires les mieux adaptés au style de pratique que vous souhaitez adopter. Cela vous aidera à maintenir votre équipement en bonne condition pour que vous puissiez profiter pleinement de votre investissement.
- Page 3 170 mm ou plus. La longueur maximale autorisée entre l'axe et la couronne pour le Devinci Troy carbon est de 576 mm. Dépasser cette mesure peut compromettre la performance et la sécurité du vélo, pouvant entraîner une défaillance catastrophique du cadre et des blessures graves.
- Page 4 TROY CARBON GRANDEURS DISPONIBLES P | M | G | TG CADRE DIMENSIONS DU TUBE DE DIRECTION 1. HAUT (S.H.I.S) ZS44 1-1/8" Zerostack LONGUEUR D'INSERTION MAX 2. BAS (S.H.I.S) ZS56 1.5" Zerostack PETIT - 240mm PÉDALIER MEDIUM - 280mm GRAND - 305mm 3.
- Page 5 GÉOMÉTRIE...
- Page 6 GÉOMÉTRIE TROY CARBON A - ST (MM) B - SA (DEG) 78.1 77.8 76.8 76.2 C - HA (DEG) 64.0 64.0 64.0 64.0 D - TT (MM) E - REACH (MM) F - CS (MM) G - WB (MM) 1204 1228 1258 1287...
- Page 7 PASSAGE DE GAINES...
- Page 8 GAINE TIGE DE SELLE ÉTAPE 1 TROY CARBON ÉTAPE 1 Introduisez la gaine de tige de selle dans le conduit interne supérieure droite située dans la diagonale. ÉTAPE 2 ÉTAPE 3 Glissez doucement la gaine à travers le conduit interne. ÉTAPE 3 Ressortez la gaine à...
- Page 9 ÉTAPE 4 GAINE DE FREIN ARRIÈRE TROY CARBON ÉTAPE 1 Introduisez la gaine de frein arrière dans la cavité supérieure gauche située sur le dessus de la base. ÉTAPE 2 Sortir la gaine de frein sous la base à gauche. Introduisez la gaine dans le conduit interne situé à l'arrière gauche de du tube de tige de selle.
- Page 10 GAINE DE DÉRAILLEUR ÉTAPE 4 TROY CARBON ÉTAPE 1 Introduisez la gaine de dérailleur dans la cavité arrière droit de la base. ÉTAPE 2 Sortir la gaine de dérailleur sous la base à droite. Introduisez de nouveau la gaine dans la cavité à l'arrière droit du tube de tige de selle.
- Page 11 VUE D'ENSEMBLE TROY CARBON LÉGENDE Gaine tige de selle Gaine frein arrière Gaine dérailleur Passage de gaine à l'extérieur du cadre Passage de gaine à l'intérieur du cadre PASSAGE DE GAINES → VUE D'ENSEMBLE PASSAGE DE GAINES → VUE D'ENSEMBLE...
- Page 12 ENSEMBLES DE SERVICE...
- Page 13 ENSEMBLES DE SERVICE KFC09001 ENSEMBLE DE BOULONS POUR SUSPENSION ARRIÈRE TROY ST, TROY TROY CARBON ITEMS # DE PIÈCES DESCRIPTION QTÉ KFC08902 MFV24009 SOCKET CAP SCREW M10x1.0 X 16mm ENSEMBLE DE ROULEMENT E-TROY LITE, TROY ST, TROY MFP25008 ADJUSTER 5.5mm FOR 10mm SCREW MFP25009 ADJUSTER 5.5mm M10x1.0 ITEMS...
- Page 14 KFC09002 KFC09003 ENSEMBLE DE PIVOT TROY ST, TROY ENSEMBLE DE GUIDE CÂBLE TROY ST, TROY ITEMS # DE PIÈCES DESCRIPTION QTÉ ITEMS # DE PIÈCES DESCRIPTION QTÉ MFP24008 DROPOUT PIVOT LEFT SHAFT 20mm MFB19008 CABLE GUIDE 5mm MFD21001 HANGER UDH MFB25001 CABLE GUIDE FOR 081-090 MFP24009...
- Page 15 KFC09102 KFC05602 DERAILLEUR HANGER UDH W/29.7 WASHER SPLITPIVOT BIKES ENSEMBLE DE PROTECTEUR POUR DIAGONAL (DOWNTUBE) ET BASE (CHAINSTAY) TROY CARBON ITEMS # DE PIÈCES DESCRIPTION QTÉ ITEMS PART # DESCRIPTION MACP25003 CS PROTECTOR PCB-091 MFP21001 RD Hanger UDH MACP25004 DT PROTECTOR PCB-091 MACP26002 091-SEATSTAY CHAIN PROTECTOR KFC06503...
- Page 16 KFC09006 KFC09007 THE SHED STORAGE ASSEMBLY , TROY ST, TROY TOOL BAG FOR SHED STORAGE, TROY ST, TROY ITEMS PART # DESCRIPTION ITEMS PART # DESCRIPTION MPAC24001 PORTE DE RANGEMENT ASSEMBLÉE MFP24031 Tool bag MFP24027 SYSTEM DOOR MFP24028 MECANISM COVER MFP24029 SYSTEM LOCK MFV097132...
- Page 17 HEAD OFFICE 1555 Manic Chicoutimi (Quebec) Canada G7K 1G8...
