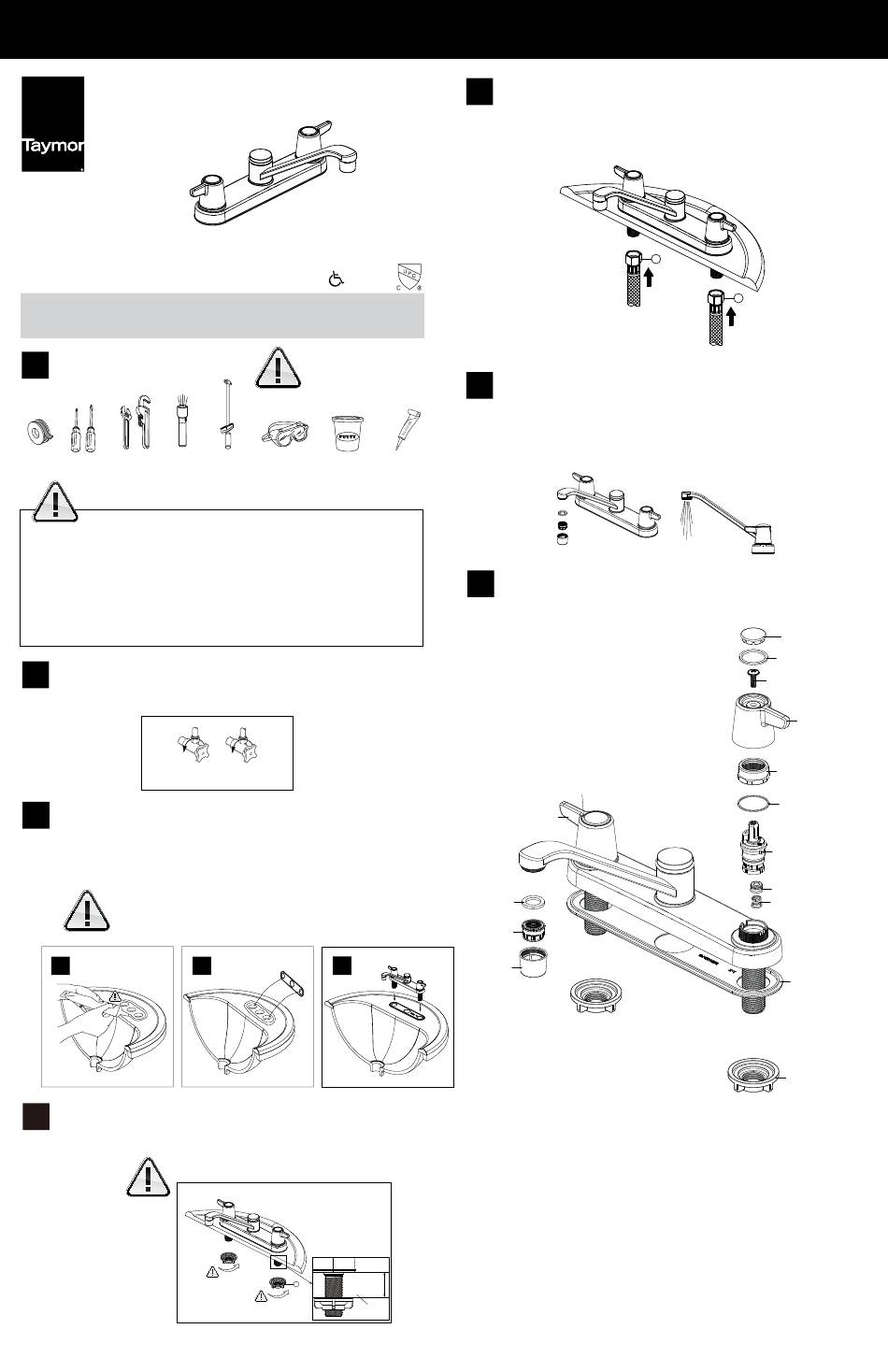

INSTRUCTIONS D'INSTALLATION
INFINITY 06-8867H
ROBINET DE CUISINE À DEUX MANETTES
CE ROBINET SATISFAIT AUX NORMES SUIVANTES, OU LES EXCÈDE :
cUPC, ASME A112.18.1, NSF-61 ET HOMOLOGUÉ FAIBLE TENEUR EN PLOMB
MERCI D'AVOIR ACHETÉ CE PRODUIT TAYMOR. TOUS LES PRODUITS TAYMOR SONT SOIGNEUSEMENT
CONÇUS ET TESTÉS EN USINE AFIN D'OFFRIR DES ANNÉES D'UTILISATION SANS SOUCI SELON DES
CONDITIONS NORMALES D'UTILISATION.
RÉUNISSEZ LES OUTILS DE BASE
1
OUTILS RECOMMANDÉS :
Ruban
Tournevis
Clé à molette
Lampe de
pour joints
et clé à tuyau
poche
filetés
ATTENTION : LISEZ entièrement TOUTES les instructions avant de commencer.
LISEZ TOUS les avertissements et l'information d'entretien.
Taymor recommande de communiquer avec un expert si vous êtes incertain de la façon d'installer ce produit!
Ce produit devrait être installé conformément aux codes du bâtiment et de plomberie provinciaux et locaux.
Vous avez besoin d'aide? Communiquez sans frais avec notre service à la clientèle au
(OUEST) 1-800-267-4774
(EST) 1-800-387-7064 pour de l'aide supplémentaire.
FERMEZ L'EAU
2
Localisez les tuyaux d'arrivée d'eau et fermez les valves. Ces valves se trouvent générale-
ment sous lavabo.
FERMER
INSTALLATION DU ROBINET ET DU JOINT
3
A) Appliquez un cordon de mastic de plomberie ou de calfeutrage de silicone autour des ouvertures du lavabo.
B) Installez le joint sur les trois trous du lavabo.
C) Insérez les tiges du robinet dans les trous du lavabo. Centrez le corps du robinet sur le lavabo.
N'utilisez pas de mastic de plomberie sur du similimarbre ou sur des lavabos en
matériaux composites. Le mastic entraînera une décoloration du lavabo.
A
SERREZ À LA MAIN LES ÉCROUS À MONTAGE
4
En travaillant sous le lavabo, serrez à la main les écrous à montage. Serrez soigneusement jusqu'à ce qu'ils soient
ajustés et alternez d'un côté à l'autre pour que le corps du robinet repose bien en place.
Ne serrez pas trop
SATISFAIT AUX
NORMES ADA
Votre installation pourrait
nécessiter des nouveaux
tuyaux d'alimentation. (Les tuyaux
d'alimentation ne sont pas inclus.)
Clé
Lunettes de
Mastic de
dynamométrique
sécurité
plomberie
FERMER
B
C
1-1/4"
1
(31 mm)
Lavabo
EFFECTUEZ LES RACCORDEMENTS AUX TUYAUX
5
D'ALIMENTATION
Utilisez des raccords de robinet IPS de 1/2 po (1) et serrez les raccords à l'aide d'une clé. Ne
serrez pas trop. N'utilisez pas de mastic de plomberie, de pâte à joints ou tout autre type de
produit d'étanchéité sur les entrées d'eau ou le filetage. Il n'est pas nécessaire d'utiliser un
produit d'étanchéité supplémentaire.
PURGE ET NETTOYAGE DE L'AÉRATEUR
6
Ôtez l'aérateur en le tournant dans le sens inverse des aiguilles d'une montre. Ôtez les pièces in-
ternes de l'aérateur en exerçant une pression avec vos doigts pour les faire sortir. Ôtez tout débris.
Ouvrez l'alimentation en eau chaude et en eau froide. Tournez complètement la manette du robinet
de façon à faire couler de l'eau du bec pendant environ une minute pour ôter les débris. Pendant que
l'eau coule, vérifiez s'il y a des fuites au niveau des raccordements. Remontez l'aérateur et vissez-le
à nouveau manuellement dans le bec jusqu'à ce qu'il soit bien serré.
Calfeutrage de
silicone
DIAGRAMME ÉCLA
7
ENTRETIEN Votre nouveau robinet
est conçu pour vous offrir des
années de rendement sans
souci. Conservez son aspect
neuf en le nettoyant périodique-
ment à l'aide d'un linge doux.
Évitez les nettoyants abrasifs,
la laine d'acier et les produits
chimiques corrosifs car ceux-ci
terniront le fini et annuleront
votre garantie.
9 - MANETTE (H)
1 - RONDELLE
2 - AÉRATEUR
3 - BOÎTIER DE
L'AÉRATEUR
Max
SERVICE À LA CLIENTÈLE
OUEST 1-800-267-4774 | EST 1-800-387-7064 | taymor.com
1
8 - ANNEAU (H)
® MARQUE DÉPOSÉE DE TAYMOR INDUSTRIES LTD.
1
4-CAPUCHON
5 - ANNEAU (C)
6 - VIS
7 - MANETTE (C)
10 - CHAPEAU
11 - RONDELLE
12 - CARTOUCHE
13 - DISQUE
14 - RESSORT
15 - PLAQUE DE BASE
16 - ÉCROU DE MONTAGE
