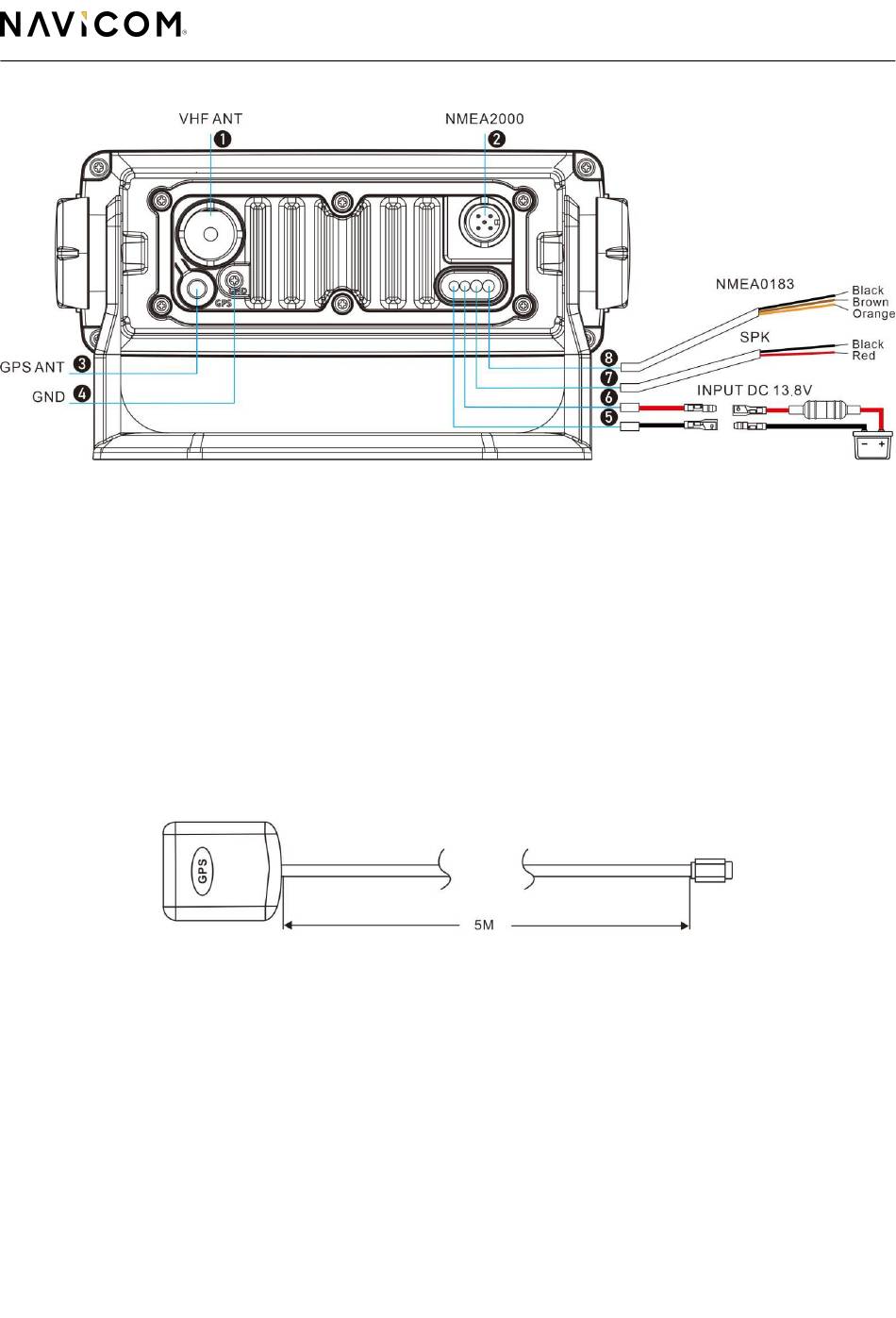

Fonctions et Operations de la face arrière
1、Connecteur d'antenne
Se connecte au connecteur PL-259 d'un câble d'antenne VHF marine.
ATTENTION : la transmission sans antenne peut endommager l'émetteur-récepteur.
2、Connecteur NMEA2000 (Uniquement VHF RT950AIS-N2K)
Les données de position GPS et cibles AIS des appareils externes sont reçues/envoyéesà partir de la RT950AIS-N2K,
via le réseau NMEA2000.
3、Connecteur d'antenne GPS
Se connecte à une antenne GPS en option. Référence : (RY-ANT2)
Remarques :
• Les phrases GPS entrées depuis ce connecteur ont priorité sur les phrases entrées depuis le récepteur GPS intégré.
• Assurez-vous que l'antenne GPS est positionnée là où elle a une vue dégagée pour recevoir les signaux des satellites.
• Accessoire optionnel
4、BORNE DE MASSE
Se connecte à la masse d'un navire pour éviter les chocs électriques et les interférences provenant d'autres équipements.
Utilisez un PH M3x6 (vis non fourni)
5 et 6、CONNECTEUR D'ALIMENTATION CC
Se connecte à une source d'alimentation CC, entrée CC 13,8 V
7、AF DEHORS
Rouge : haut-parleur externe (+), noir : haut-parleur externe (–) ; se connecte à un haut-parleur externe
8、Entrée/sortie NMEA0183 et mise à niveau du logiciel
Orange : NMEA 0183_ IN
Marron : NMEA 0183_OUT
Noir : GND
Connectez-vous aux lignes de sortie NMEA d'un récepteur GPS pour les données de position.
RT950/RT950AIS-N2K
5
