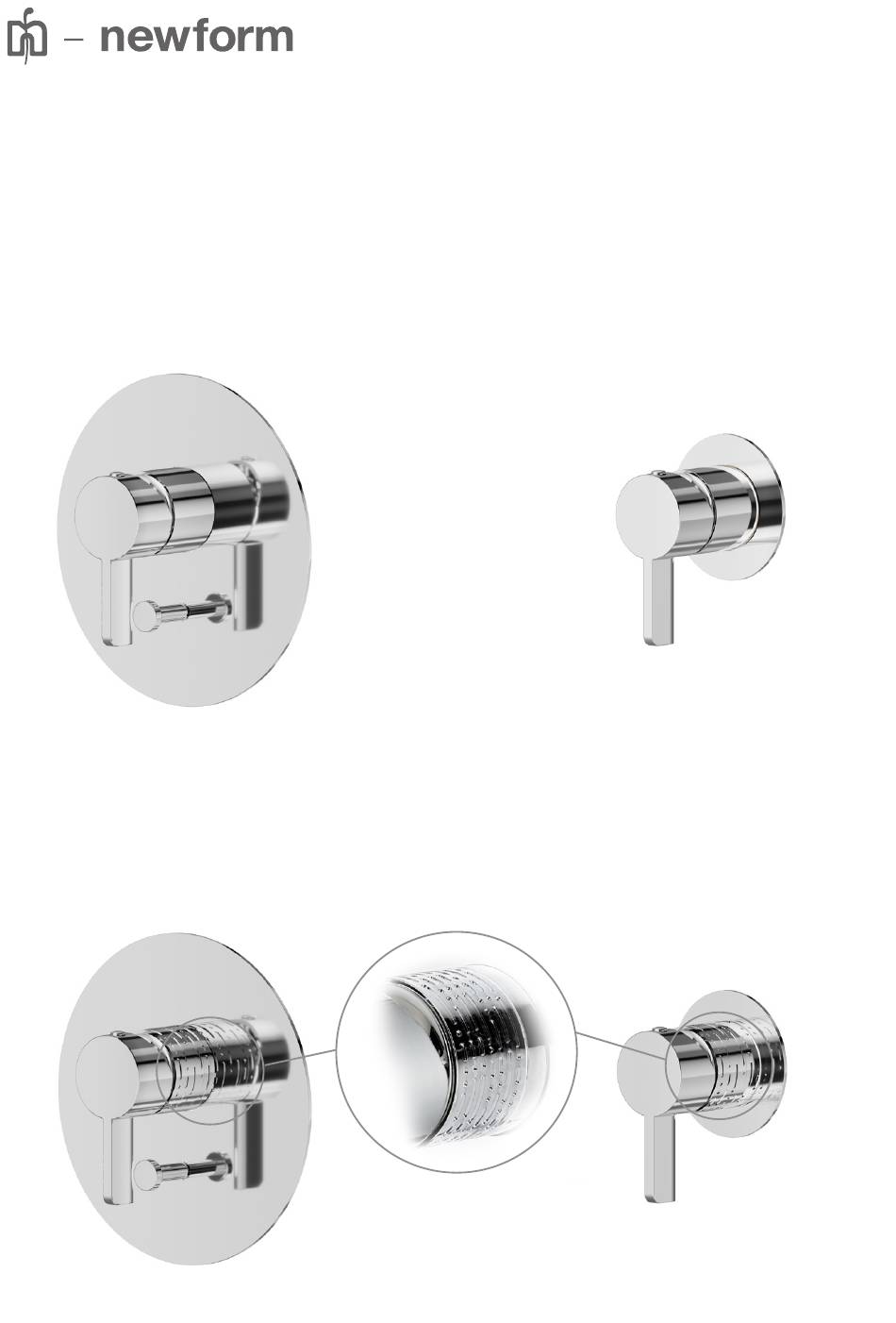

- Page 1 istruzioni instructions instructions de montage Bedienungsanleitung instrucciones инструкции instruktioner 使用说明 تعليامت BLINK CHIC 71079E 71077E BLINK CHIC luxury 71179E 71177E...
- Page 2 AVVERTENZE PER L’ USO E LA MANUTENZIONE • Il presente manuale è parte integrante del prodotto. • E’ necessario conservarlo in buono stato e per tutto il ciclo di vita del prodotto. • Vi consigliamo di leggere attentamente il presente manuale e tutte le disposizioni ivi contenute prima di utilizzare e installare il prodotto. •...
- Page 3 РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ • Данное руководство является неотъемлемой частью изделия. • Необходимо хранить его в хорошем состоянии на протяжении всего срока службы изделия. • Мы рекомендуем внимательно прочитать это руководство и все содержащиеся в нем инструкции перед использованием и установкой изделия.
- Page 4 BLINK CHIC DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE_ СПРАВОЧНЫЕ ДАННЫЕ REFERENZANGABEN_ DATOS DE REFERENCIA_ BLINK CHIC البيانات املرجعية luxury REFERENSUPPGIFTER_参考数据_ 71077E - 71177E 10843 59-39 71079E - 71179E 31085 58-38 Si certifica che tutte le parti e i componenti d’origine nazionale, CEE e d’importazione contenuti in questo prodotto (L.166/2009) sono stati accuratamente controllati, assemblati e collaudati nei nostri stabilimenti.
- Page 5 BLINK CHIC PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MON- BLINK CHIC إج ر اءات الرتكيب luxury УСТАНОВКА TAJE_ _ INSTALLATIONSPROCEDURER _ 安装程序 _ 10843 IT - ATTENZIONE: Testare l’impianto senza rimuovere il tappo-protezione in plastica. EN - ATTENTION: Test the installation without removing the plastic protec- tion cap.
- Page 6 BLINK CHIC PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MON- BLINK CHIC إج ر اءات الرتكيب luxury УСТАНОВКА TAJE_ _ INSTALLATIONSPROCEDURER _ 安装程序 _ 10843 TAGLIARE A FILO DEL RIVESTIMENTO ESTERNO_CUT FLUSH WITH OUTER COATING_COUPER À FIL DU REVÊTEMENT EXTÉRIEUR_BÜNDIG MIT DER ÄUSSEREN ABDECKUNG SCHNEIDEN_CORTAR AL RAS DEL REVESTIMIENTO EXTERNO...
- Page 7 BLINK CHIC PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MON- BLINK CHIC إج ر اءات الرتكيب luxury УСТАНОВКА TAJE_ _ INSTALLATIONSPROCEDURER _ 安装程序 _ IT - ATTENZIONE: prima di rimuovere il tappo-protezione in plastica, per procedere con l’in- stallazione delle parti esterne, accertarsi che l’impianto sia chiuso.
- Page 8 BLINK CHIC PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MON- BLINK CHIC إج ر اءات الرتكيب luxury УСТАНОВКА TAJE_ _ INSTALLATIONSPROCEDURER _ 安装程序 _ 71077E - 71177E 10843.00.000 Coppia di serraggio ghiera 12-13 Nm Reccomended tightening torque 12-13 Nm Couple de serrage recommandé...
- Page 9 BLINK CHIC PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MON- BLINK CHIC إج ر اءات الرتكيب luxury УСТАНОВКА TAJE_ _ INSTALLATIONSPROCEDURER _ 安装程序 _ 71077E - 71177E 10843.00.000 Coppia di serraggio ghiera 12-13 Nm Reccomended tightening torque 12-13 Nm Couple de serrage recommandé...
- Page 10 BLINK CHIC PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MON- BLINK CHIC إج ر اءات الرتكيب luxury УСТАНОВКА TAJE_ _ INSTALLATIONSPROCEDURER _ 安装程序 _ esso oard 31085 IT - ATTENZIONE: Testare l’impianto senza rimuovere il tappo-protezione in plastica. EN - ATTENTION: Test the installation without removing the plastic protection cap.
- Page 11 BLINK CHIC PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MON- BLINK CHIC إج ر اءات الرتكيب luxury УСТАНОВКА TAJE_ _ INSTALLATIONSPROCEDURER _ 安装程序 _ ✖ ✖ IT - ATTENZIONE: prima di rimuovere il tappo-protezione in plastica, per procedere con l’installazione delle parti esterne, accertarsi che l’impianto sia chiuso.
- Page 12 BLINK CHIC PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MON- BLINK CHIC إج ر اءات الرتكيب luxury УСТАНОВКА TAJE_ _ INSTALLATIONSPROCEDURER _ 安装程序 _ CLOSED 31085 TAGLIARE A FILO DEL RIVESTIMENTO Utilizzare una chiave dinamometrica ESTERNO_CUT FLUSH WITH OUTER Use a dynamometric wrench COATING_COUPER À...
- Page 13 BLINK CHIC PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MON- BLINK CHIC إج ر اءات الرتكيب luxury УСТАНОВКА TAJE_ _ INSTALLATIONSPROCEDURER _ 安装程序 _ Coppia di serraggio ghiera 12-13 Nm 71079E Reccomended tightening torque 12-13 Nm Couple de serrage recommandé 12-13 Nm 71179E 31085.00.000 Anzugsdrehmoment 12-13-Nm...
- Page 14 BLINK CHIC PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MON- BLINK CHIC إج ر اءات الرتكيب luxury УСТАНОВКА TAJE_ _ INSTALLATIONSPROCEDURER _ 安装程序 _ Coppia di serraggio ghiera 12-13 Nm 71079E Reccomended tightening torque 12-13 Nm Couple de serrage recommandé 12-13 Nm 71179E 31085.00.000 Anzugsdrehmoment 12-13-Nm...
- Page 15 Flüssigkeit), schleifende Schwämme oder weitere Produkte, die regole. Alkohol, Säuren oder aggressive Stoffe enthalten, zu verwenden. Die Firma Newform S.p.A. haftet nicht für Schäden, die durch Nichtbeachtung solcher Vorschriften verursacht werden. MAINTENANCE SUBSTITION OF BUILT-IN CISTERN DEFLECTOR...
- Page 16 عىل كحول أو أحامض أو مواد عدوانية أخرى. ت ُعفى Det rekommenderas dessutom att du rengör kranarna . من أية مسؤولية عن األ رض ارNEWFORM S.p.A uteslutande med tvål och vatten och undviker användning .الناجمة عن عدم م ر اعاة هذه القواعد...
- Page 17 BLINK CHIC RICAMBI_ SPARE PARTS_ PIECES DETACHEES_ ERSATZTEILE_ PIEZAS DE REPUESTO_ BLINK CHIC قطع الغيار luxury ЗАПЧАСТИ _ RESERVDELAR_ 备件 _ BLINK CHIC 71077E 30490 10698 15652 25228 25227 14720 17322 25025 30489 25073 BLINK CHIC 71177E luxury 30466 BLINK CHIC 71079E...
- Page 18 BLINK CHIC PORTATE_ FLOW RATES_ DÉBITS_ WASSERSTRÖMUNGEN_ CAUDALES_ НАПОР_ BLINK CHIC الحموالت luxury FLÖDESHASTIGHETER _ 总量_ 71077E-71177E (10843) 71077E-71177E (10843) (1) USCITA PRINCIPALE_ MAIN EXIT_ SORTIE PRINCIPALE_ SALIDA PRINCIPAL_ ГЛАВНЫЙ ВЫХОД _ HUVUDUTGÅNG_ 主出口_ HAUPTAUSGANG_ مخرج رئييس l/min 12,40 17,58 21,53 24,92 27,90...
