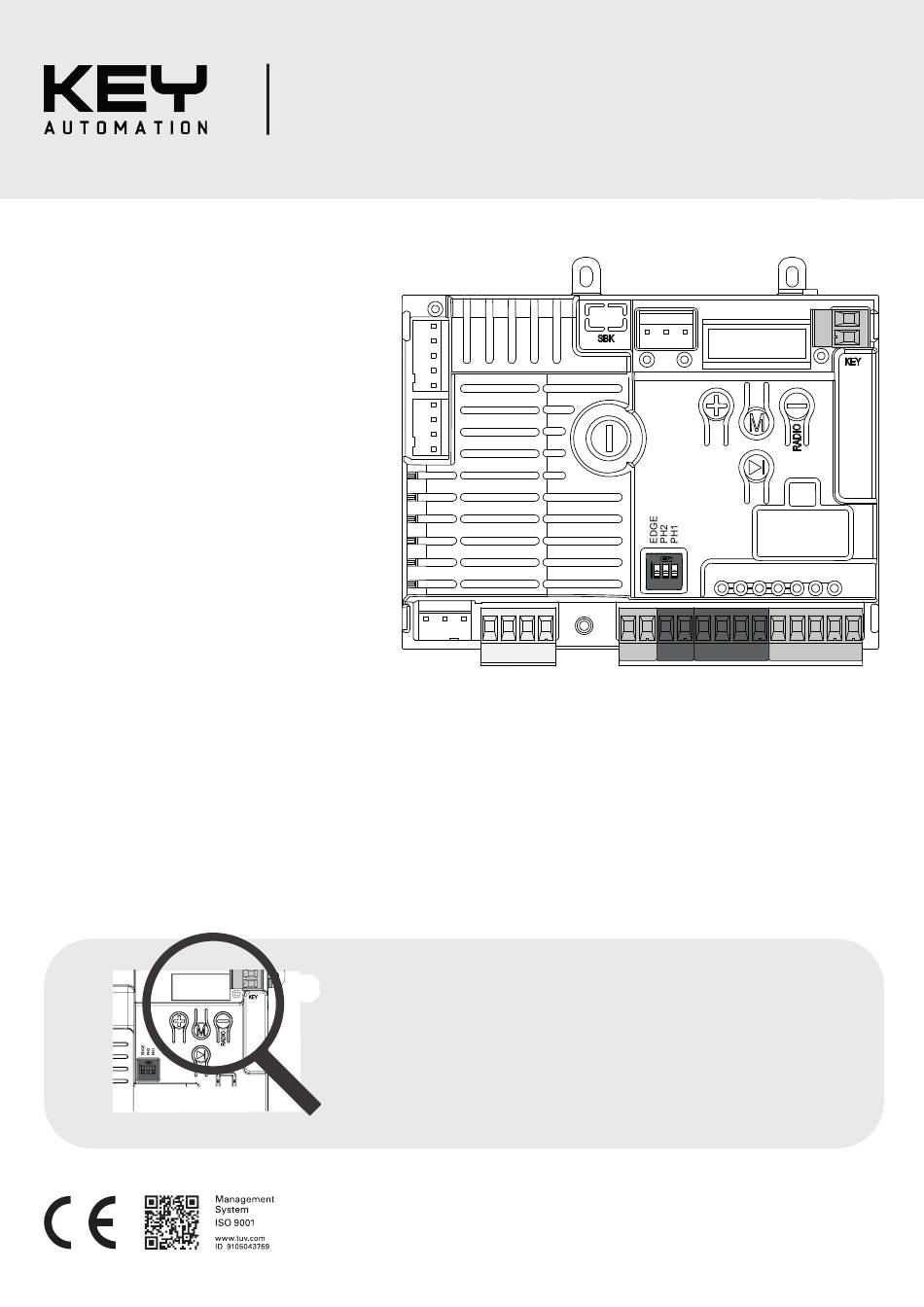

Instructions et avertissements pour l'installation et l'usage
ON
STOP
PH2
PH1
OPEN CLOSE PAR
SBS
CT10324B
Logique de commande pour un moteur 24 Vdc, pour portail coulissant ou porte basculante
MOTOR SETUP
0 = TUS4324
1 = SUN5324
2 = SUN8324, TUS8324
3 = SUN12324, TUS12324
ON
6 = BS5324
7 = TUS5324F
8 = TUS6324
Publicité
Sommaire des Matières pour Key Automation CT10324B
- Page 1 Instructions et avertissements pour l’installation et l’usage STOP OPEN CLOSE PAR CT10324B Logique de commande pour un moteur 24 Vdc, pour portail coulissant ou porte basculante MOTOR SETUP 0 = TUS4324 1 = SUN5324 2 = SUN8324, TUS8324 3 = SUN12324, TUS12324...
- Page 2 TABLE DES MATIÈRES Consignes de sécurité p. 3 Présentation du produit p. 4 Description de la logique de commande p. 4 Description des branchements p. 4 Modèles et caractéristiques techniques p. 4 Liste des câbles nécessaires p. 5 Vérifications préalables p.
- Page 3 KEY AUTOMATION S.r.l. se réserve le droit de modifier les prés- entes instructions si nécessaire ; celles-ci et/ou une version Ne pas apporter de modifications à une quelconque partie de l’au- supérieure peuvent être consultées sur le site www.keyauto-...
- Page 4 2 - PRÉSENTATION DU PRODUIT 2.1 - Description de la logique de commande L’unité de contrôle CT10324 est le dispositif de contrôle le plus L’écran à 5 chiffres et 14 segments de l’unité de contrôle CT10324 moderne et le plus efficace pour les motoréducteurs à 24VDC Key facilite la lecture des acronymes, la programmation et le contrôle de Automation pour portails coulissants ;...
- Page 5 CARACTÉRISTIQUES TECHNIQUES CT10324 Alimentation 24 VAC (+10% -15%) 50/60 Hz Puissance maximale du moteur 200 W Courant de sortie maximum 24 VAC 200 mA (24 VAC) Courant de sortie maximal PH-POW 200 mA (24 VDC non régulé) Puissance de sortie maximale FLASH 15 W (24 VDC) Puissance de sortie maximale LED 15 W (24 VDC)
- Page 6 4 - INSTALLATION DU PRODUIT 4.1 - Connexions électriques ATTENTION ! Avant d’effectuer les branchements, vérifier que la logique de commande n’est pas sous tension. BRANCHEMENT MOTEURS DIP SWITCH Bornier des branchements d’alimentation Sur ON, il désactive les entrées EDGE, PH1, PH2 Évite de devoir shunter les entrées sur le bornier.
- Page 7 CONNEXIONS D’ALIMENTATION POUR CONNEXIONS ÉLECTRIQUES POUR PHOTO1 ET PHOTO2 ÉCONOMIE D’ÉNERGIE POWER SUPPLY POWER SUPPLY 12/24 COM OUT 12/24 AC/DC AC/DC 12/24 12/24 COM OUT AC/DC AC/DC ATTENTION ! Pour activer STAND BY voir le paragraphe 5.1, point 12. Seulement pendant cette fonction PHOTOTEST n’est pas possible.
- Page 8 4.2 - Désactivation des dispositifs de sécurité EDGE La centrale de commande prévoit (par défaut) l'installation d'un bord de sécurité connecté aux entrées EDGE, en cas de connexion manquante ou incorrecte le fonctionnement de l'automatisme est inhibé. Dans le cas d'un système dans lequel un bord de sécurité ne doit pas être installé, son utilisation peut être désactivée en plaçant le dip-switch EDGE sur la position ON.
- Page 9 4.3.1 - Messages d'erreur affichés Pour effacer le message d'erreur sur l'écran, après avoir éliminé la cause du défaut, effectuer une manœuvre complète d'ouverture ou de fermeture, c'est-à-dire jusqu'à ce que l'interrupteur de fin de course concerné soit atteint. En alternative, appuyez brièvement sur le bouton MENU (l'automatisme n'effectue aucun mouvement).
- Page 10 4.4.1 - Autoapprentissage de la course et des principaux paramètres 1. Débloquer le motoréducteur, amener le portail à moitié course environ et bloquer à nouveau le motoréducteur. LEARN TO DO 2. Pour lancer la procédure d’apprentissage, appuyez et maintenez simultanément sur les boutons (UP) et (MENU) ;...
- Page 11 4.5 - Gestion des radiocommandes Pour mémoriser les boutons d’une radiocommande, les supprimer REMARQUE: pour faciliter les opérations de mémorisation ou supprimer toutes les radiocommandes mémorisées, utilisez le en minimisant les éventuelles interférences, il est conseillé de menu . Pour accéder au menu appuyez pendant débrancher le fil d’antenne du récepteur ;...
- Page 12 4.5.3 - Effacement de la totalité de la mémoire du récepteur Pour quitter un menu, appuyez sur le bouton (DOWN-RADIO) et maintenez-le enfoncé jusqu'à ce ► MENU RADIO que l'écran affiche alternativement MENU RADIO 1. Appuyez sur le bouton (DOWN-RADIO) et maintenez-le enfoncé jusqu'à ce que la LED KEY s'allume (environ trois secondes) ;...
- Page 13 5 - PERSONNALISER L’INSTALLATION Les menus de configuration des fonctions opérationnelles de l’appareil sont divisés en BASE et ADV (base/avancé). Les tableaux suivants présentent la description de chaque paramètre de base avec leurs valeurs minimales, maximales et par défaut respectives. 1.
- Page 14 Introduction additionnelle/bord supplémentaire : 0 = désactivé 1 = l'entrée PAR devient STOP NO 2 = l'entrée PAR devient STOP NC 3 = l’entrée PAR devient EDGE NC à l’ouverture 4 = l’entrée PAR devient EDGE 8K2 à l’ouverture 5 = l’entrée PAR devient EDGE 4K1 à l’ouverture STOP TWO ATTENTION ! pour activer EDGE2, le paramètre...
- Page 15 0 = EDGE1 se déclenche uniquement pendant la fermeture par une brève inversion 1 = EDGE1 se déclenche aussi bien pendant la setup edge fermeture que l’ouverture par une brève inversion Attention : si l’entrée PAR est utilisé comme EDGE2, alors doit être 0 SETUP EDGE...
- Page 16 Activation au clignotement continu pour demande assistance avec ≠ 0 (fonction effectuée cycle servi uniquement lorsque le portail est fermé). setup servi 0 = désactivé 1= activé Temps d’activatoin de la serrure électrique si la serrure électrique est activée. elect time Temps de désactivation de la serrure électrique magnétique si la serrure magnétique est sélectionnée.
- Page 17 • si elle a été adéquatement conçue, l’installation d’un automati- Nous vous remercions d’avoir choisi Key Automation S.r.l. et vous sme garantit un niveau de sécurité élevé, empêche, grâce à ses invitons à visiter notre site Internet www.keyautomation.com pour systèmes de détection, tout mouvement en présence de personnes...
- Page 18 Il sottoscritto Nicola Michelin, Amministratore Delegato dell’azienda The undersigned Nicola Michelin, General Manager of the company Key Automation S.r.l., via Meucci 23, 30027 San Donà di Piave (VE) – ITALIA dichiara che il prodotto tipo: declares that the product type:...
- Page 19 Key Automation S.r.l. Via Meucci 23 - 30027 San Donà di Piave (VE) T. +39 0421 307456 - info@keyautomation.it Instruction version www.keyautomation.com 583CT10324B_FR Rev.00...
