F5
ASET2015
2030063079
DE
Montage- und Betriebsanleitung
EN
Installation and operating instructions
FR
Notice de montage et de mise en service
ES
Instrucciones de montaje y servicio
IT
Istruzioni per il montaggio e l'uso
NL
Montage- en bedrijfsinstructies
PL
Instrukcja montażu i obsługi
SV
Monterings- och driftinstruktion
CS
Návod pro montáž a provoz
FI
Asennus- ja käyttöohje
RU
Инструкция по монтажу и вводу в
эксплуатацию
Funktionsblock
Function block
Publicité
Manuels Connexes pour KWC ASET2015
Sommaire des Matières pour KWC ASET2015

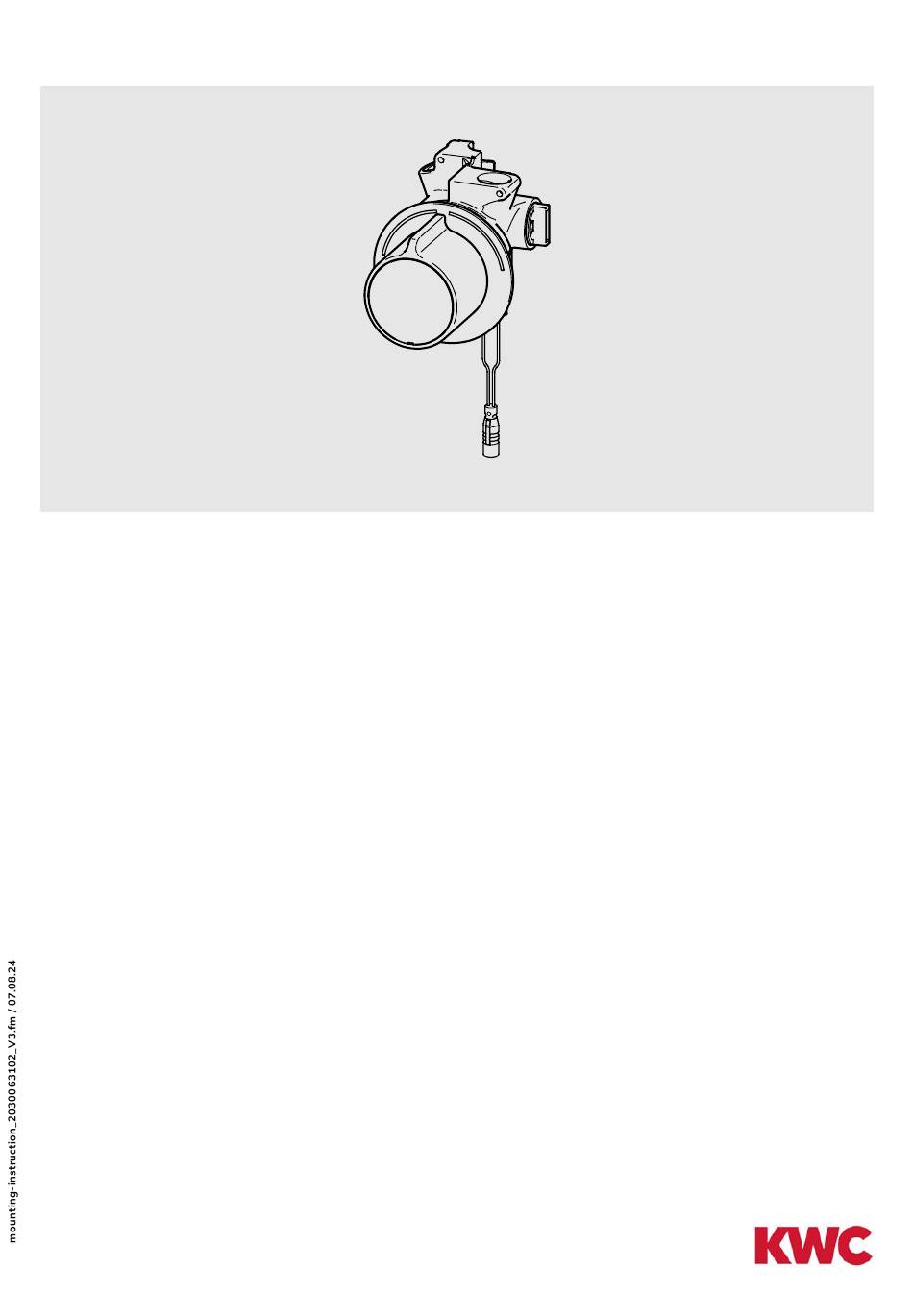

- Page 1 ASET2015 2030063079 Montage- und Betriebsanleitung Funktionsblock Installation and operating instructions Function block Notice de montage et de mise en service Instrucciones de montaje y servicio Istruzioni per il montaggio e l'uso Montage- en bedrijfsinstructies Instrukcja montażu i obsługi Monterings- och driftinstruktion Návod pro montáž...
- Page 2 - 2 -...
- Page 3 Installation and operating instructions Montage- und Betriebsanleitung Important notes Wichtige Hinweise ► All work must be carried out in a ► Alle Arbeiten im spannungsfreien Zustand de-energised state. durchführen. ► Nach erfolgter Montage den ► Set the scald protection after assembly has Verbrühungsschutz einstellen.
- Page 4 Instrukcja montażu i obsługi Monterings- och driftinstruktion Ważne wskazówki Viktiga informationer ► Wszystkie prace przeprowadzać po ► Genomför alla arbeten i spänningslöst odłączeniu zasilania elektrycznego. tillstånd. ► Po przeprowadzeniu montażu ustawić ► Ställ in skållningsskyddet efter zabezpieczenie przed poparzeniem! installationen! ►...
- Page 5 Notice de montage et de mise en service Návod pro montáž a provoz Remarques importantes Důležité pokyny ► Effectuez tous les travaux quand le ► Veškeré práce vykonávejte ve stavu bez dispositif est hors tension. napětí. ► Régler le dispositif de protection contre les ►...
- Page 6 Instrucciones de montaje y servicio Asennus- ja käyttöohje Indicaciones importantes Tärkeitä ohjeita ► Todos los trabajos deben realizarse con la ► Kaikki työt on tehtävä jännitteettömälle tensión de alimentación desconectada. järjestelmälle. ► Tras finalizar el montaje, ajustar la ► Kun asennus on tehty, säädä protección contra escaldaduras.
- Page 7 Istruzioni per il montaggio e Инструкция по монтажу и l'uso вводу в эксплуатацию Avvertenze importanti Важные указания ► Eseguire tutti i lavori fuori tensione. ► Выполняйте все работы при ► A montaggio avvenuto impostare la отключенном напряжении. protezione dalle scottature! ►...
- Page 8 Montage- en bedrijfsinstructies Belangrijke aanwijzingen ► Alle werkzaamheden in spanningsloze toestand uitvoeren. ► Na de montage de beveiliging tegen verbranding door te heet weter instellen! ► Armatuur alleen met originele zeven en terugstroomkleppen gebruiken! ► Afhankelijk van de waterkwaliteit, de plaatselijke omstandigheden en de plaatselijke voorschriften de armatuur regelmatig controleren en onderhouden.
- Page 9 Paneel abnehmen EN Removing the panel NL Paneel weghalen CS Demontujte panel FR Retirer le panneau PL Zdejmowanie panelu FI Paneelin irrottaminen ES Retirar el panel SV Ta bort panelen RU Снятие панели IT Rimozione del pannello 27 mm TX 25 5 mm 30 mm - 9 -...
- Page 10 - 10 -...
- Page 11 Montage EN Installation NL Montage CS Montáž FR Montage PL Montaż FI Asennus ES Montaje SV Montering RU Монтаж IT Montaggio 27 mm TX 25 5 mm 30 mm 32 mm - 11 -...
- Page 12 - 12 -...
- Page 13 - 13 -...
- Page 14 - 14 -...
- Page 15 1: Black 1: Schwarz 2: Red –Thermal disinfection 2: Rot – Thermische Desinfektion 1: Czarny 1: Svart 2: Czerwony – Dezynfekcja termiczna 2: Röd – Termisk desinfektion 1: Noir 1: černá 2: Rouge – Désinfection thermique 2: Červený – Tepelná dezinfekce 1: Negro 1: Musta 2: Rojo –...
- Page 16 24 h 30 s - 16 -...
- Page 17 – > 43 °C - 17 -...
- Page 18 Funktion EN Function NL Werking CS Funkce FR Fonctionnement PL Funkcja FI Toiminto ES Función SV Funktion RU Функционирование IT Funzionamento Thermische Desinfektion – manuell EN Thermal disinfection NL Thermische desinfectie CS Tepelná dezinfekce FR Désinfection thermique PL Dezynfekcja termiczna FI Terminen desinfiointi ES Desinfección térmica SV Termisk desinfektion...
- Page 19 > 70 °C - 19 -...
- Page 20 > 43 °C < 43 °C - 20 -...
- Page 21 Verbrühungsschutz einstellen EN Adjust scald protection NL Bescherming tegen CS Nastavte ochranu proti opaření verbranding instellen FR Réglage du dispositif de PL Ustawianie zabezpieczenia FI Palovammasuojan asettaminen protection contre les échau- przed poparzeniem dures ES Ajustar la protección contra SV Inställning av skållningsskydd RU Настройка...
- Page 22 2,5 mm 2,5 mm - 22 -...
- Page 23 > 43 °C < 43 °C 1 Nm - 23 -...
- Page 24 Thermische Desinfektion nachrüsten – elektrisch EN Retrofit thermal disinfection - NL Thermische desinfectie CS Dodatečné vybavení tepelnou electric monteren - elektrisch dezinfekcí - elektrický FR Montage ultérieur de la PL Doposażyć dezynfekcję FI Lämpödesinfioinnin jälkivarustelu - désinfection thermique - termiczną - elektryczny sähköinen électrique ES Reequipar la desinfección...
- Page 25 Thermostatkartusche wechseln EN Changing the thermostat NL Thermostaatcartridge CS Výměna zásobníku termostatu cartridge vervangen FR Remplacement de la cartouche PL Wymiana głowicy FI Termostaattipatruunan vaihtaminen du thermostat termostatycznej ES Cambio del cartucho de SV Byta termostatpatron RU Замена картриджа термостата termostato IT Sostituzione della cartuccia termostatica...
- Page 26 4 mm - 26 -...
- Page 27 – - 27 -...
- Page 28 Magnetventilkartusche wechseln EN Replacing the solenoid valve NL Magneetventielpatroon verandering CS Výměna kartuše s magnetickým cartridge ventilem FR Remplacement de la cartouche PL Wymiana wkładu zaworu FI Magneettiventtiilipanoksen d’électrovanne elektromagnetycznego vaihtaminen ES Cambiar cartucho de la válvula SV Byta magnetventilpatron RU Замена...
- Page 29 1: Black 1: Schwarz 2: Red –Thermal disinfection 2: Rot – Thermische Desinfektion 1: Czarny 1: Svart 2: Czerwony – Dezynfekcja termiczna 2: Röd – Termisk desinfektion 1: Noir 1: černá 2: Rouge – Désinfection thermique 2: Červený – Tepelná dezinfekce 1: Negro 1: Musta 2: Rojo –...
- Page 30 - 30 -...
- Page 31 10. Ersatzteile EN Replacement parts II NL Reserveonderdelen II CS Náhradní díly II FR Pièces de rechange II PL Części zamienne II FI Varaosat II ES Piezas de recambio II SV Reservdelar II RU Запчасти II IT Pezzi di ricambio II 1 ..2030031443 ESHOW0059 2 ..2030047082...
