Satel AGD-100 Guide Rapide

Le détecteur de bris de vitre sans AGD-100 est destiné au
fonctionnement dans le cadre du système bidirectionnel sans fil
ABAX. Il est desservi par un contrôleur ACU-100 dans la version
de logiciel 1.06 ou postérieure. Le détecteur peut servir à
détecter le brise d'un vitre d'un verre simple, trempé et laminé.
Le bris de vitre est signalé quand le signal basse fréquence sera
enregistré (un son de coup), et ensuite un signal haute fréquence
(un son de casser un verre). Le canal de fréquence haute est
analysé pendant 4 secondes à partir du moment de recevoir une
onde sonore d'une fréquence basse provoquée par un coup.
La sensibilité du canal haute fréquence est réglée par le biais de
la radio. Dans le mode de test qui est mis en fonctionnement à
distance, le détecteur
l'enregistrement par un microphone exclusivement un son d'une
fréquence haute. Dans le but de tester le détecteur, il est
recommandé d'utiliser un TESTEUR INDIGO.
Légende pour la figure 1:
1 - écran.
2 - microphone.
3 - voyant LED. Elle s'éclaire en rouge exclusivement en mode
de test en signalant la communication avec le contrôleur
(en période de réponse), l'enregistrement d'un son de
fréquence basse ou haute et l'ouverture du contact
d'autoprotection.
4 - contact d'autoprotection réagissant à l'ouverture du boîtier
et au détachement du support.
5 - batterie en lithium CR123A de tension de 3 V, assurant le fonctionnement pendant
3 ans environ. Le détecteur contrôle l'état de la batterie. Quand le voltage diminue à
2,6 V, une information sera envoyée au contrôleur sur la batterie basse. La signalisation
de la batterie basse dure jusqu'à ce que la batterie soit rechangée.
1. Installation
Le détecteur est destiné à être installé dans l'intérieur des locaux directement contre le mur.
Les surfaces en verre protégées doivent se touver à la portée de la détection du détecteur.
Avant le montage permanent du détecteur, il faut vérifier le niveau du signal
réceptionné d'un détecteur par le contrôleur ACU-100 et en cas du besoin
changer lelieu de montage afin de sélectionner une position optimale du point
de vue de la communication.
Il faut insérer la batterie dans le détecteur juste avant son enregistrement dans
le contrôleur. Le détecteur non enregistré ou hors de la communication avec le
contrôleur, consomme plus d'énergie ce qui diminue la durée de vie d'une
batterie.
Les rideaux, portières, garnitures molles des meubles, plaques acoustiques etc.
diminuent la portée du détecteur.
DETECTEUR DE BRIS DE VITRE SANS FIL
®
signale un alarme
AGD-100
en cas de

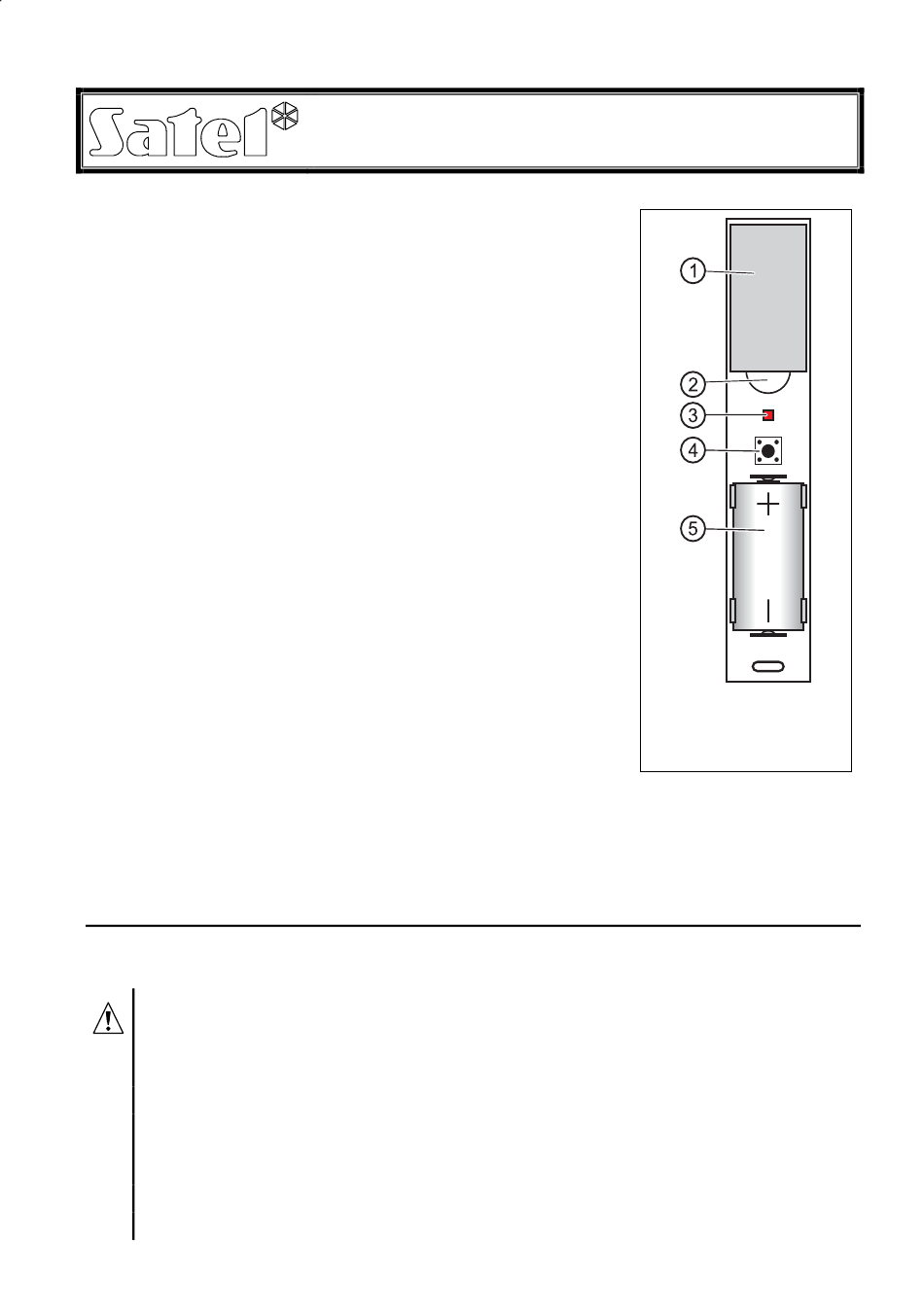

Fig. 1. Vue de la carte
agd100_fr 11/07
électronique du
détecteur.
