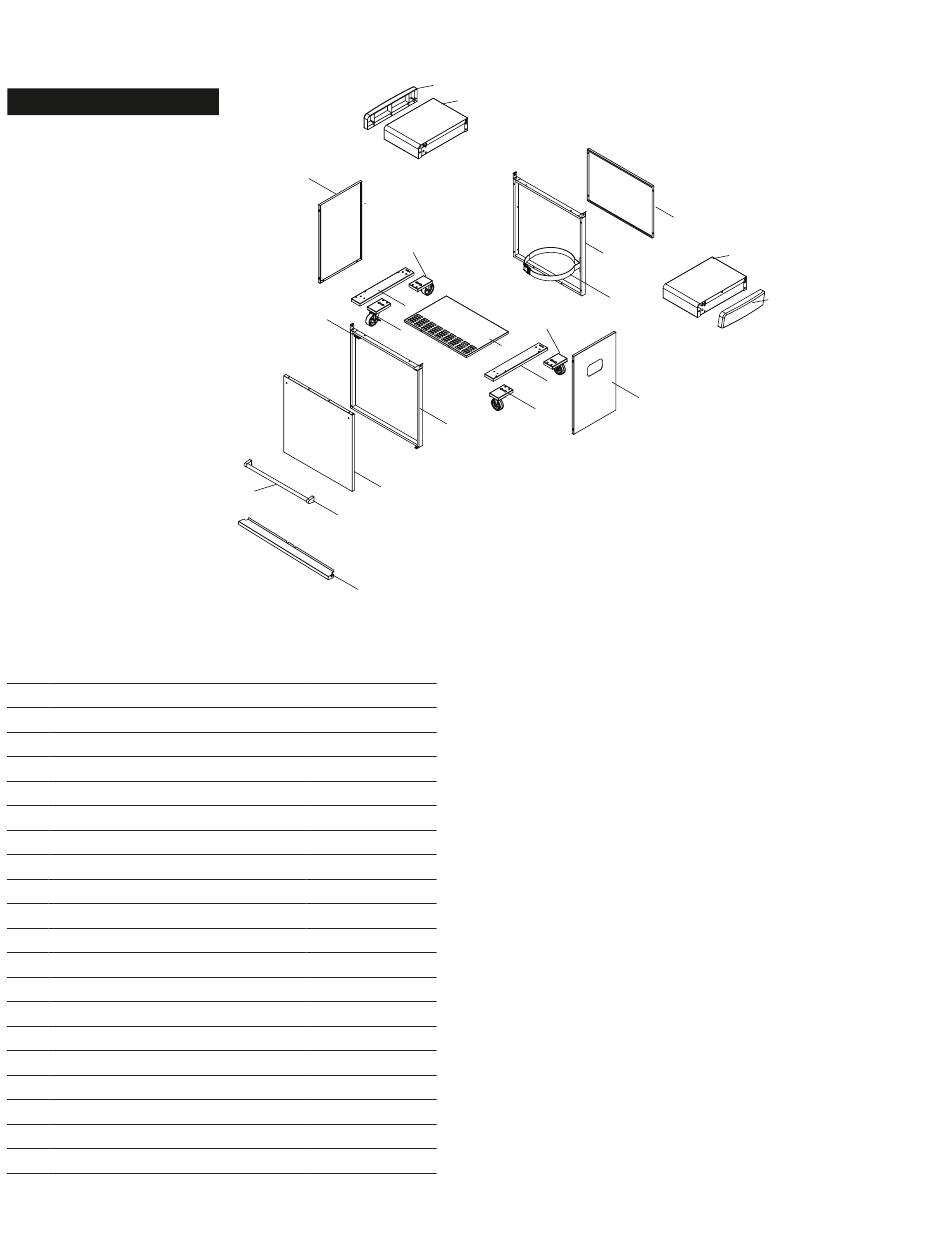

PARTS DIAGRAM
Model: TCS2PL (Trolley Only)
PARTS LIST
KEY DESCRIPTION
1
Cart Panel, Left
2
Cart Panel, Right
3
Cart Panel, Rear
4
Cart Panel, Bottom
5
Cart Frame, Front
6
Cart Frame, Rear
7
Tank Fastening Strap (LPG)
8
Cart Door
9
Handle Seat
10
Door Handle
11
Caster Seat
12A 3" Caster with Brake, Left Front
12B 3" Caster with Brake, Left Rear
13A 3" Caster without Brake, Right Front
13B 3" Caster without Brake, Right Rear
14
Trolley Trim Panel
15
Side Shelf
16
Side Shelf Cap, Left
17
Side Shelf Cap, Right
18
Magnet
1
12B
11
18
12A
8
10
9
14
PART#
QTY
P07605049B
1
P07606053B
1
P07624010B
1
P01004096J
1
P07201009B
1
P07201010B
1
P05314016V
1
Y0410033
1
P00303222A
2
P00205125M
1
P05327075W
2
P05112039A
1
P05112038A
1
P05112041A
1
P05112040A
1
P07501023R
1
P01106055B
1
P01123002E
1
P01122002E
1
P05523058M
1
16
15
6
13B
4
11
13A
5
9
3
15
17
7
2
