Linea 5000 - Module écran 7" vertical
avec caméra grand angle (5 M Pixels)
Description
Module écran et audio/vidéo à associer à un des 5 cadres dans différentes finitions pour
la réalisation d'installations à 2 fils. Doté d'une caméra HQ grand angle (119° horizontal -
151° diagonal), LED blancs d' é clairage et capteur crépusculaire de vision nocturne. Écran
tactile de 7'' à haute résolution, doté de verre de sécurité (IK08) anti-empreinte et de
capteur de proximité pour l'auto-allumage. Doté de micro numérique et de suppresseur
d' é chos pour un son optimal. L'interface graphique, flexible et simple à utiliser, s'adapte à
tout type d'habitation et permet de choisir entre 3 modes d'appel différents : appel avec
répertoire (liste des noms des résidents), appel avec code numérique ou alphanumérique
et appel avec code logique bloc-escalier-étage-appartement. L'appel direct du standard
et la personnalisation des logos sur la page d'accueil lui permettent également de
s'adapter aux postes d'accès ou aux locaux professionnels. Grâce à des fonctions avancées
telles que les retours vocaux, le changement automatique de thème (clair/foncé), la
personnalisation de messages ou d'instructions de bienvenue et l' e nvoi de codes d'accès
temporaires, il est adapté aux résidents et aux visiteurs de tous âges et toutes capacités.
Il supporte également différents modes d'accès à l'immeuble : ouverture avec code sur
écran, avec badge RFID ou via Bluetooth avec Home + Security, l'application destinée
aux résidents. Pour la programmation et la configuration, il est nécessaire d'utiliser Home
+ Project (Application ou PC), l' o util numérique destiné au professionnel. Grâce à cet
outil, il est possible d' e ffectuer toute la configuration depuis le bureau, de la partager
avec d'autres professionnels et de la charger sur le module écran via Bluetooth. Les
modifications des noms des résidents et des codes d'accès s' e ffectuent de manière rapide
et intelligente, sur place (via Bluetooth) ou à distance (si le module est connecté par Wi-Fi
ou Ethernet). Installation avec boîte encastrée 3 modules 350030 ou avec boîte murale
345331 ou 345332. L' o uverture de type livre du module permet d' e ffectuer le câblage de
manière simple et facile. Permet l'activation d'une serrure électrique reliée directement
aux bornes S+ et S- (18 V 4 A à impulsions - 250 mA maintien sur 30 Ohm max,) et le
branchement d'un bouton d' o uverture porte local sur les bornes PL.
Articles liés
345101 Linea 5000 - Cadre de finition - aluminium
345102 Linea 5000 - Cadre de finition - nickel
345103 Linea 5000 - Cadre de finition - or
345104 Linea 5000 - Cadre de finition - titane
345105 Linea 5000 - Cadre de finition - acier
Caractéristiques techniques
Voltage minimum requis : 23 V
Alimentation sur BUS : 23 – 27 Vcc
Absorption en stand-by : 45 mA
Absorption maximum : 560 mA
Température de fonctionnement : (-25) – (+ 70) °C
RFID: Fréquence lecteur de badge 13.56 MHz ;
Puissance de transmission lecteur
de badge < 42 dBuA/m @ 10 m
Bluetooth: Bande de fréquence : 2402 – 2480 MHz
Niveau de puissance < 10 dBm
Wi-Fi: Bande de fréquence 2.4 – 2.4835 GHz
Puissance de transmission < 20 dBm
Dispositif sans fil conforme au standard 802.11b/g/n
Protocole de sécurité WEP/WPA/WPA2. Protocole IPv4
Capteur couleur 1/2.8 " Objectif : F: 2.3; f: 2.5 mm
Résolution 625 lignes TV (horizontales) ; Entrelacement 2 : 1
Éclairage champ de cadrage avec voyants blancs ; Réglage automatique de la luminosité.
Ce dispositif inclut le logiciel Open Source. Pour avoir des informations sur les licences et
sur les logiciels, il est nécessaire de connecter le PC Windows/Linux au dispositif à l'aide
du port mini-USB.
Attention : En cas de coupure d'alimentation le dispositif ne fonctionne pas et n' e st pas
joignable, aussi toute collecte de données personnelles est interrompue.
www.bticino.com
ST-00001800-FR

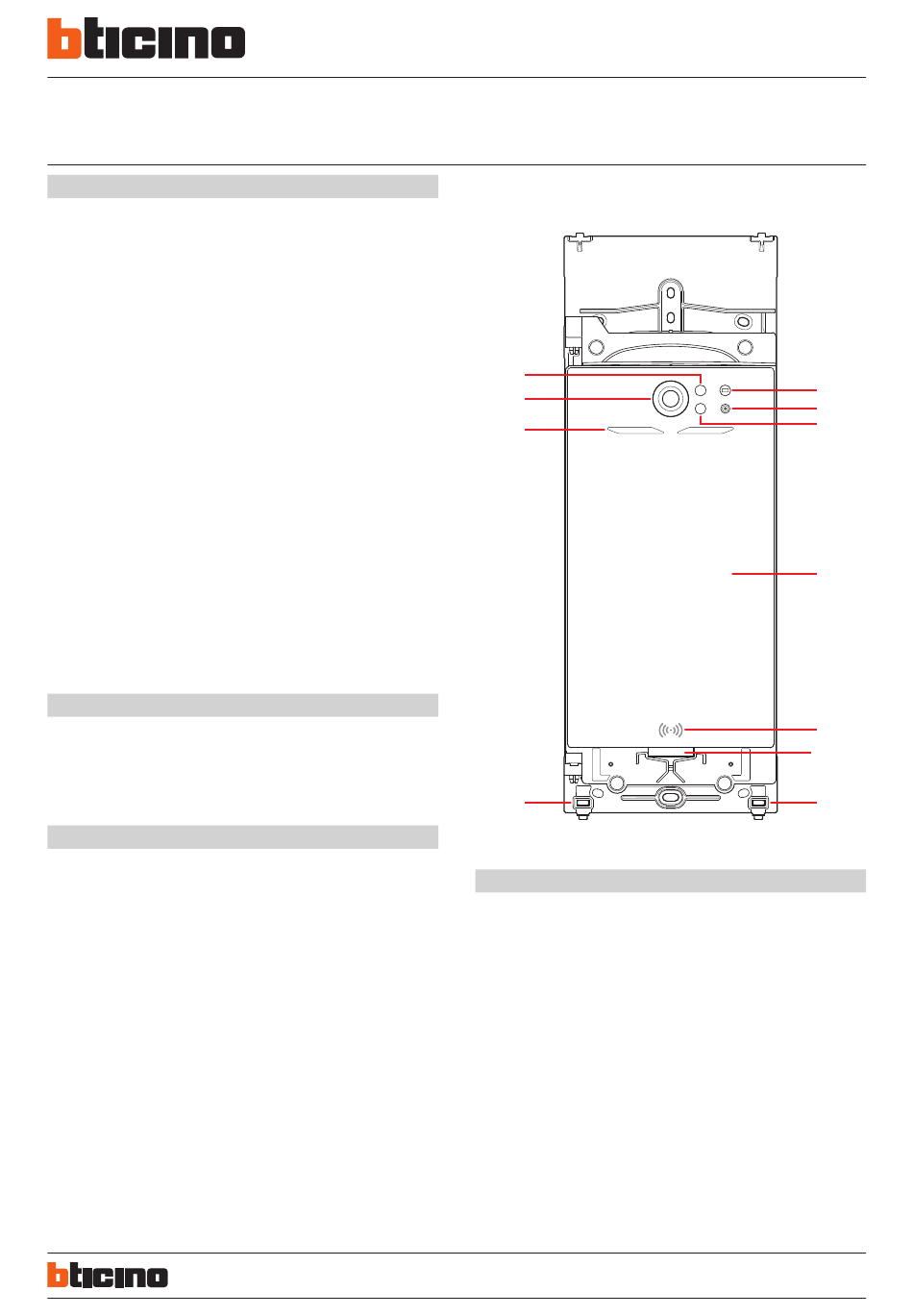

Vue frontale
4
3
2
1
Légende
Vis de blocage pour cadre de finition
1.
2. Voyant éclairage champ de cadrage
Caméra
3.
Récepteur capteur de proximité
4.
5. Capteur de luminosité
Micro
6.
Émetteur capteur de proximité
7.
Écran 7" tactile
8.
Lecteur badge RFID
9.
Haut-parleur
10.
01/10/2024
345000
5
6
7
8
9
10
1
1
