PANNEAU FRONTAL

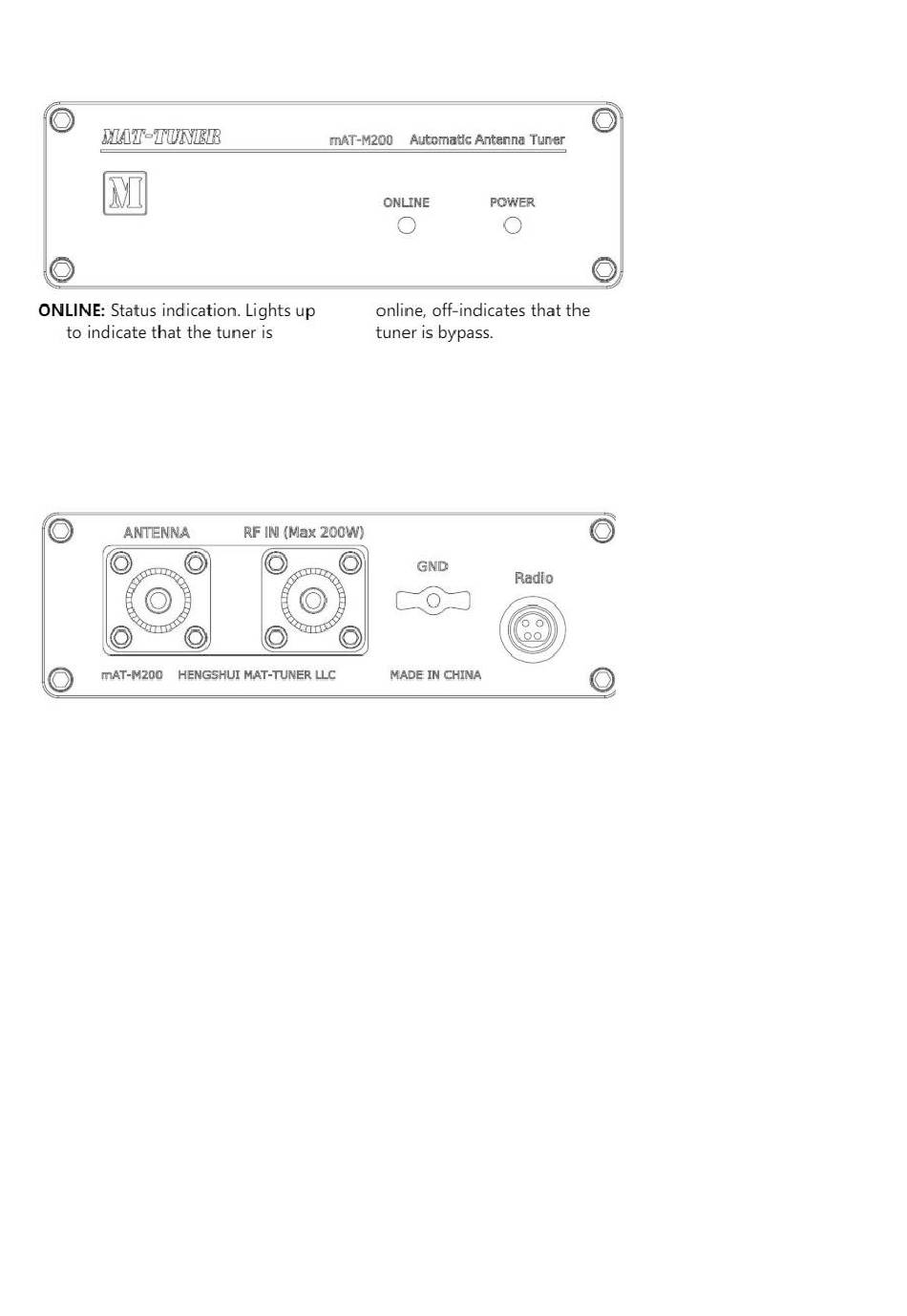

Le panneau avant de l'accordeur comporte deux voyants lumineux, comme le montre la figure.
ONLINE : Indication d'état. S'allume pour indiquer que le tuner est en ligne, indique que le tuner est contourné.
POWER : Voyant d'alimentation
Lorsque le tuner fonctionne, il s'allume en vert.
PANNEAU ARRIÈRE
La figure ci-dessous représente le panneau arrière du tuner.
GND : connecté à la terre du système d'antenne. Un fil de terre correct et de bonne qualité peut garantir un fonctionnement
sûr.
de l'accordeur.
ANTENNE : Prise SO-239, connecter l'antenne avec un câble coaxial de 50 ohms.
Entrée RF (Max 200W) : Prise SO-239, connectée à la prise "ANT" de l'émetteur, à l'aide d'un câble coaxial de 50 ohms.
Radio : Cette prise est reliée à la prise "tuner" de l'émetteur par un câble à 4 broches mAT-CI ou mAT-CK.
Le câble mAT-CI ou mAT-CK est fourni avec le tuner.
Note importante : En utilisation en mode numérique FT8/FT4, ou en mode porteuse AM, RTTY, PSK, la
puissance maximum doit être réduite de minimum de moitié (80W max conseillé), et lors du tuning la
puissance de l'émetteur doit être au minimum (5-10W), sous peine de griller le tuner et qui ne sera pas
pris en compte dans la garantie an cas de puissance excessive.
