5.1 Aperçu de l'arborescence du menu
Dans l'ensemble, chaque option de l'écran du menu fera apparaître un écran du menu ultérieur. La structure
entière du menu est illustré dans l'arbre de la section 5.3. Un explication de chaque option du menu est donnée
sous forme de tableau dans la section 5.4. La figure 4 ci-dessous montre un exemple d'utilisation de l'arbre du
menu. Par exemple, si l'objectif est d'effacer les entrées du journal des problèmes, le numéro de l'écran du
menu nommé "effacer les entrées du journal des problèmes" est 2.1.2.1. Le numéro du noeud du menu se trouve
dans le coin supérieur droit de la boîte de noeud du menu sur le diagramme de l'arbre du menu. Le numéro du
noeud du menu constitue les pressions effectives devant être effectuées sur les touches pour naviguer jusque-là.
Pour faire cela à partir du menu SOURCE:
Appuyer sur 2 – pour passer à l'écran "administrateur" screen (noeud #2 du menu)
Appuyer sur 1 – pour passer à l'écran "administrateur du journal" (noeud #2.1 du menu)
Appuyer sur 2 – pour passer à l'écran "effacer les journaux" (noeud #2.1.2 du menu)
Appuyer sur 1 – pour passer à l'écran "effacer les entrées du journal des problèmes" (Noeud #2.1.2.1 du menu)
Appuyer sur "Oui" sur la ligne de commande pour exécuter la commande. (se rappeler que ceci est la touche ACK
sous le texte "oui").
NOTE: appuyer sur "retour" sur la ligne de commande recule d'un niveau de noeud. Appuyer sur "retour"
lorsqu'à l'intérieur du noeud #2.1.2.1 du menu sans appuyer sur "oui" avant N'EXÉCUTERAIT PAS la commande.
Ceci s'applique à tous les noeuds du menu nécessitant une forme d'action. Appuyer sur "quitter" sur la ligne de
commande permet de quitter entièrement le système de menus et de retourner à l'écran du système normal.
NOTE: Certains noeuds du menu nécessitent certains niveaux d'accès.
( M ) est le niveau d'entretien et possède un accès limité.
( I ) est le niveau de l 'installateur et possède l'accès à la plupart des noeuds du menu.
( S ) est le niveau du système. Ce niveau est réservé aux cas spéciaux seulement.
À l'arbre du menu- Branche 2
2

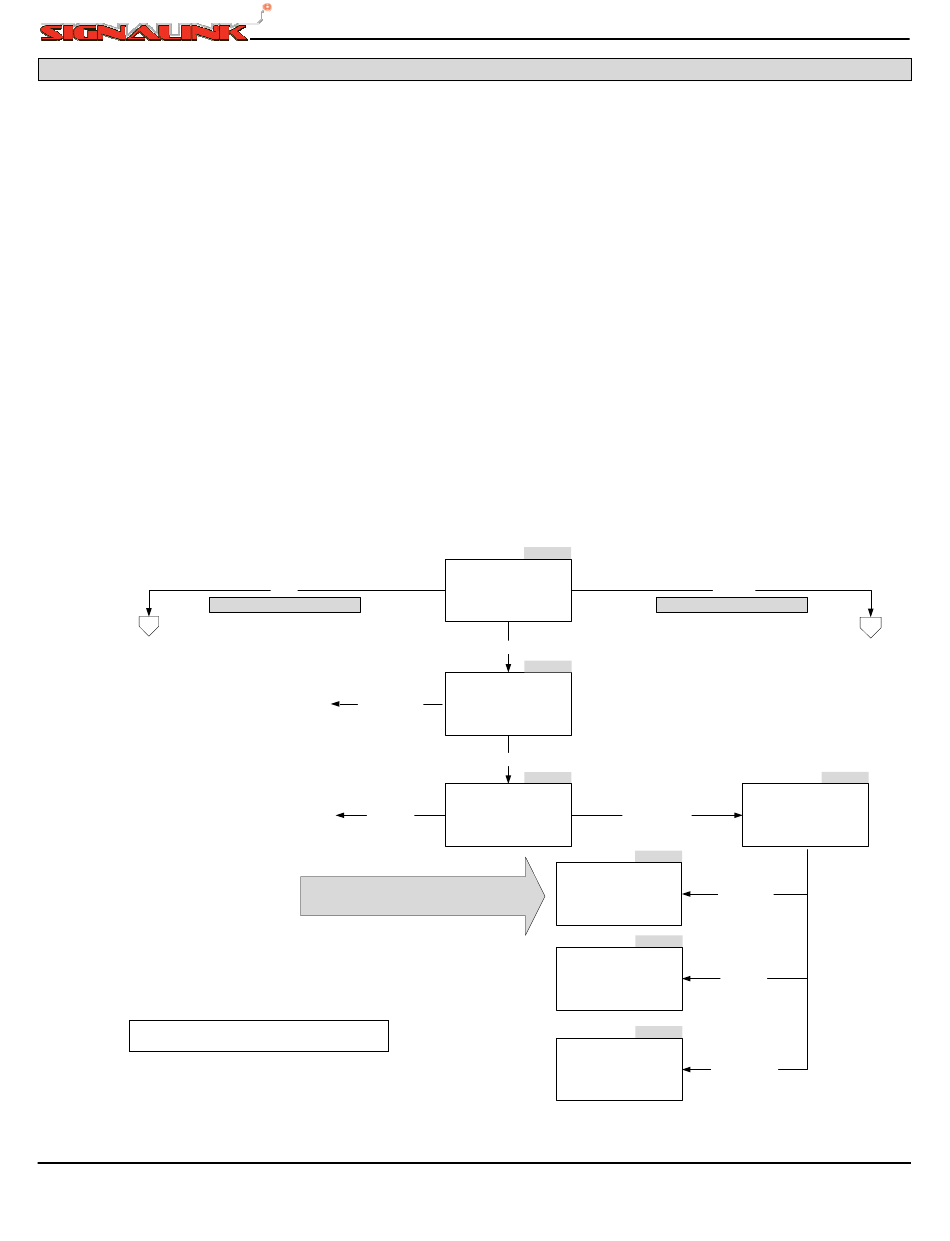

Figure 4 – Menu Tree Example
Technologies Signalink Inc. © 2010
5.0 Structure du menu
Tests
1. Administrateur du journal
2. Informations sur la
Régler la
date et
3. Régler la date et l'heure
l'heure
Quitter
Administrateur du journal
1. Voir les journaux
2. Effacer les journaux ( I )
Voir les
journaux
Quitter
Effacer les entrées du journal des problèmes
(Noeud #2.1.2.1 du menu)
Tous droits réservés
077.0045 REV B
SOURCE
1. Test
2. Admin
3. Logiciel
Quitter
Retour
Admin
2
version
Retour
2.1
Effacer les
journaux ( I )
Retour
Effacer les entrées du
journal des problèmes
Oui
Effacer les entrées du
journal des alarmes
Oui Retour
effacer les entrées du
journal de l'audit
Oui Retour
Manuel de programmation du CSR
Logiciel
À l'arbre du menu - Branche 3
1. Journal de problèmes
2. Journal des alarmes
3. Journal de l'audit( S )
Quitter
2.1.2.1
Journal
des
problèmes
Retour
2.1.2.2
Journal
des
alarmes
2.1.2.3
Journal de
l'audit ( S )
3
2.1.2
Retour
Page 9 de 24
