IT
ASSEMBLAGGIO
Attenzione: Assicurarsi sempre che l'utensile sia spento e che la batteria sia stata rimossa prima di effettuare qualsiasi regolazione sull'utensile.
Selezione della corretta presa a urto
• Per i bulloni e i dadi, utilizzare sempre la presa a percussione della misura corretta. Una bussola di dimensioni errate può causare una coppia di serraggio
imprecisa e incoerente e / odanneggiare il bullone o il dado.

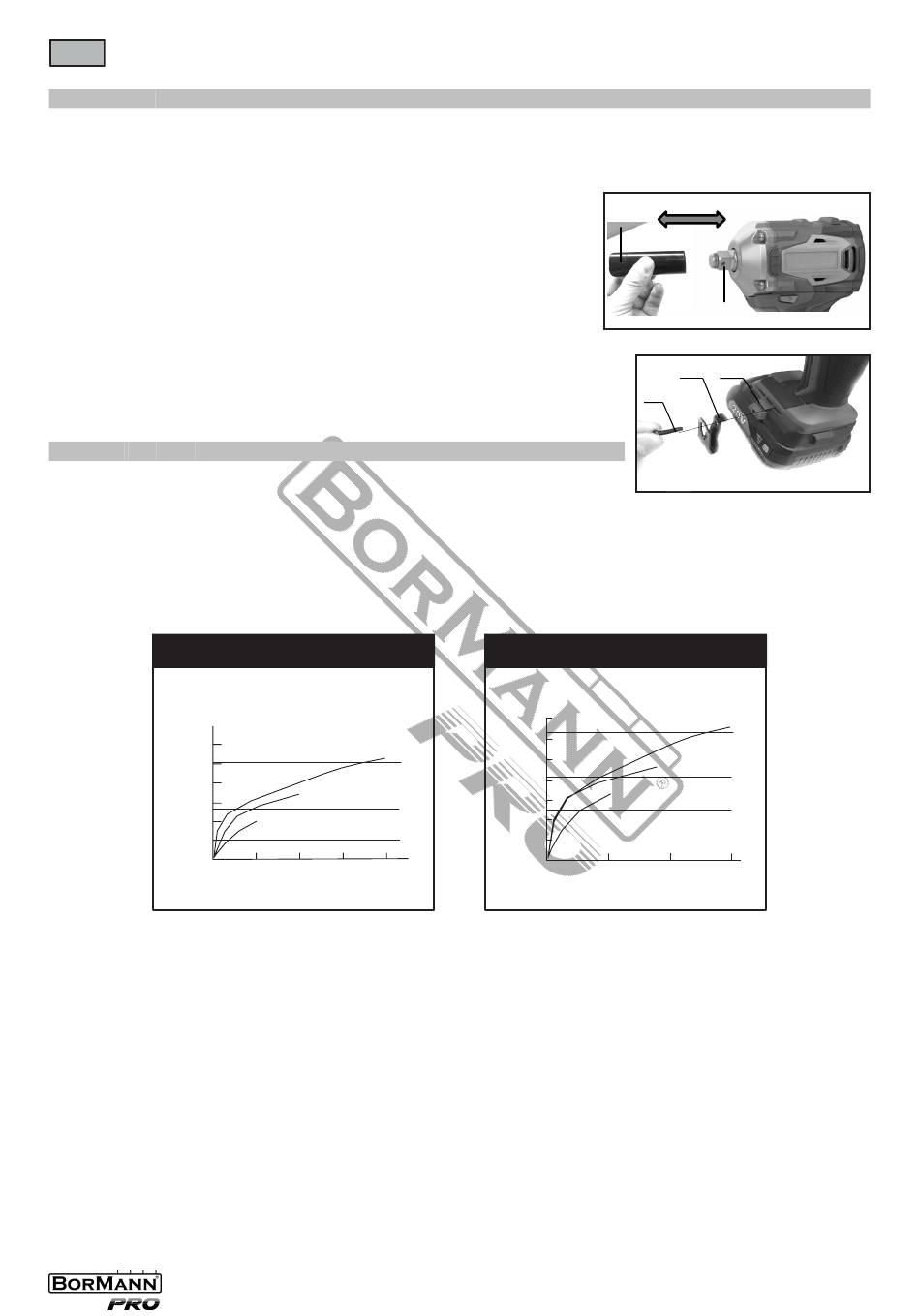

Installazione o rimozione della presa a urto (Fig. 8)
• Per installare la presa a urto, spingerla sull'unità quadrata dell'utensile finché non si blocca in posizione.
• Per rimuovere la presa a urto, è sufficiente estrarla.
Installazione del gancio (Fig. 9)
Attenzione: Quando si installa il gancio, fissarlo sempre saldamente con la vite. In caso contrario, il
gancio potrebbe staccarsi dall'utensile e causare lesioni personali.
• Il gancio (2) è comodo per appendere temporaneamente l'utensile.
• Il gancio può essere installato su entrambi i lati dell'utensile.
• Inserire il gancio in una scanalatura (1) dell'alloggiamento dell'utensile sul lato destro o sinistro e fissarlo
con una vite (3).
• Per rimuovere il gancio, allentare la vite e poi estrarlo.
ISTRUZIONI PER L'USO
Attenzione:
• Inserire sempre la batteria fino in fondo, finché non si blocca in posizione. In caso contrario, potrebbe
cadere accidentalmente dall'utensile, provocare lesioni a voi o a chi vi sta intorno.
Fissaggio (Fig. 10-11)
1. Impugnare saldamente l'utensile e posizionare la presa a percussione sul bullone o sul dado.
2. Accendere l'utensile e fissare per il tempo di fissaggio corretto.
• La coppia di serraggio corretta può variare a seconda del tipo o delle dimensioni del bullone, del materiale del pezzo da fissare, ecc. La relazione tra la
coppia di serraggio (2) e il tempo di serraggio (1) (secondi) è mostrata nelle figure 10-11.
Coppia di serraggio adeguata per bulloni
standard (modalità di impatto duro)
N•m
(kgf•cm)
24 0
(2447)
20 0
(2039)
16 0
2
(1631)
12 0
(1223)
80
(815)
40
(4
07 )
0
Uso corretto
Nota:
• Tenere l'utensile puntato dritto verso il bullone/dado.
• Una coppia di serraggio eccessiva può danneggiare il bullone/dado o la presa ad impulsi. Prima di iniziare il lavoro, eseguire sempre un'operazione di
prova per determinare il tempo di fissaggio corretto per il bullone o il dado.
• Dopo il fissaggio, controllare sempre la coppia di serraggio con una chiave dinamometrica.
• La coppia di fissaggio è influenzata da un'ampia gamma di fattori, tra cui i seguenti:
1. Quando la batteria si scarica quasi completamente, la tensione diminuisce e la coppia di fissaggio si riduce.
2. Presa a impatto.
- L'utilizzo di una presa ad urto di dimensioni non corrette comporta una riduzione della coppia di serraggio.
- Una presa ad urto usurata provoca una riduzione della coppia di serraggio.
M20
M20
M16
M16
M12
M12
2
1
1
Fig. 10
1
3
Coppia di serraggio adeguata per bulloni ad
alta resistenza (modalità di impatto duro)
N•m
(kgf•cm)
28 0
(2855)
24 0
(2447)
20 0
(2039)
M14
16 0
2
(163 1)
M12
12 0
(1223)
80
(815)
40
(4
07 )
0
1
2
1
Fig. 11
Fig. 8
2
1
Fig. 9
M16
M16
M14
M12
3
19
