. INSTALLATION

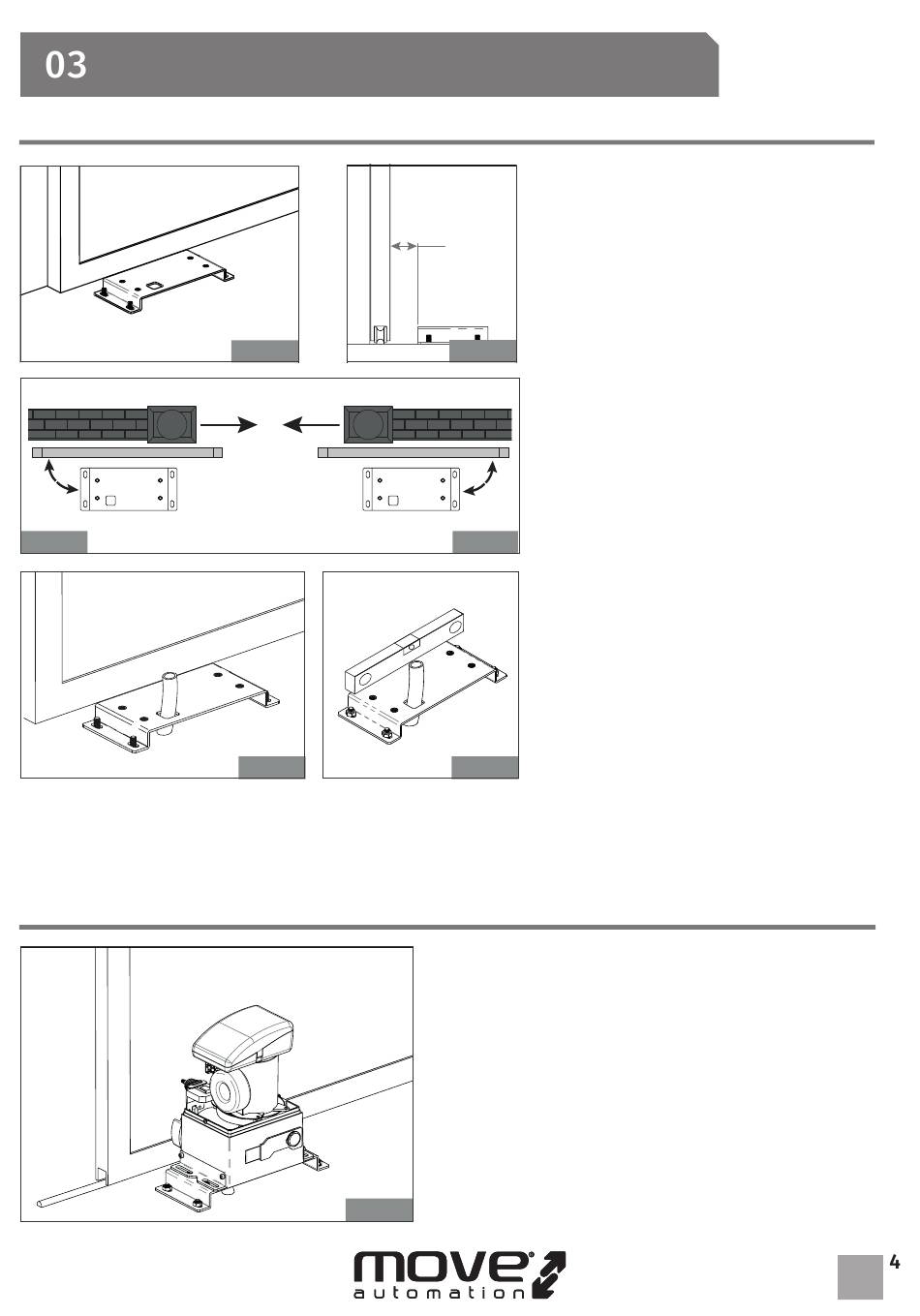

POSITIONNEMENT DE LA PLAQUE DE FIXATION
90º
Fig. 09a
POSITIONNER LE MOTEUR
Fig. 07
Fig. 10
Fig. 12
Placez les quatre vis fournis dans les
quatre trous de la plaque de fixation,
comme dans la Fig.07 et Fig.08.
59mm
1 • La plaque de fixation doit être placé
comme dans la Fig.09a (fermer à droite)
ou Fig.09b (fermer à gauche) pour assurer
que la crémaillère et le pignon s'encaisse
parfaitement.
90º
Fig. 09b
2 • Visser la plaque de fixation au sol, en
utilisant les vis préalablement plombés
au sol, laisser un ou plusieurs tubes pour
passer les câbles électriques à travers
la plaque (Fig. 10 et Fig 11). En utilisant
un niveau, vérifiez si la plaque est
parfaitement horizontale.
Fig. 11
Passer les câbles électriques pour connecter le moteur
aux accessoires et alimentation comme dans la figure 4.
Laisser les câbles avec la longueur nécessaire pour
faire les liaisons avec la centrale ,de façon à faciliter
les connexion.
Positionez le moteur dans la plaque en le laissant
centré comme dans la Fig.12.
