. INSTALLATION
INSTALLER LA CRÉMAILLÈRE
6 • Joindre autre élement de crémaillère à l'antérieur, en utilisant un morceau supplémentaire de
crémaillère pour synchroniser les dents des deux élements (Fig.22).
7 • Utiliser à nouveau un niveau pour assurer que la crémaillère est parfaitement nivelée.
8 • Déplacer le portail manuelement et faire les opérations de fixation tels comme le prèmier élement,
procédez jusqu'à la fin du portail.
• Ce moteur peut fonctionner avec tous types de crémaillères.
• Lorsque vous installez crémaillère de nylon, faites l'application en suivant les mêmes étapes
mentionné dans les points antérieurs. Commencez à poser le portail dans la position de fermé,
appuyer le prémier mètre crémaillère sur le pignon du moteur et en la gardant nivelée dans
l'horizontal, visser le prémier vis. Ouvrer le portail et vissez les autres vis. Continuez à ajouter
plus des parties de crémaillère et répetez les mêmes étapes jusqu'à la fin d l'installation.
• S'assurer que pendant le cours du portail, tous les élements de la crémaillère engrénant
correctement avec le pignon.
• Ne souder jamais les élements de crémaillère. Pour la fixation, utilisez des vis et des chaînons
comme dans la Figure 20.
• Ne pas utiliser masse ou autre type de lubrifiant entre la crémaillère et le pignon.

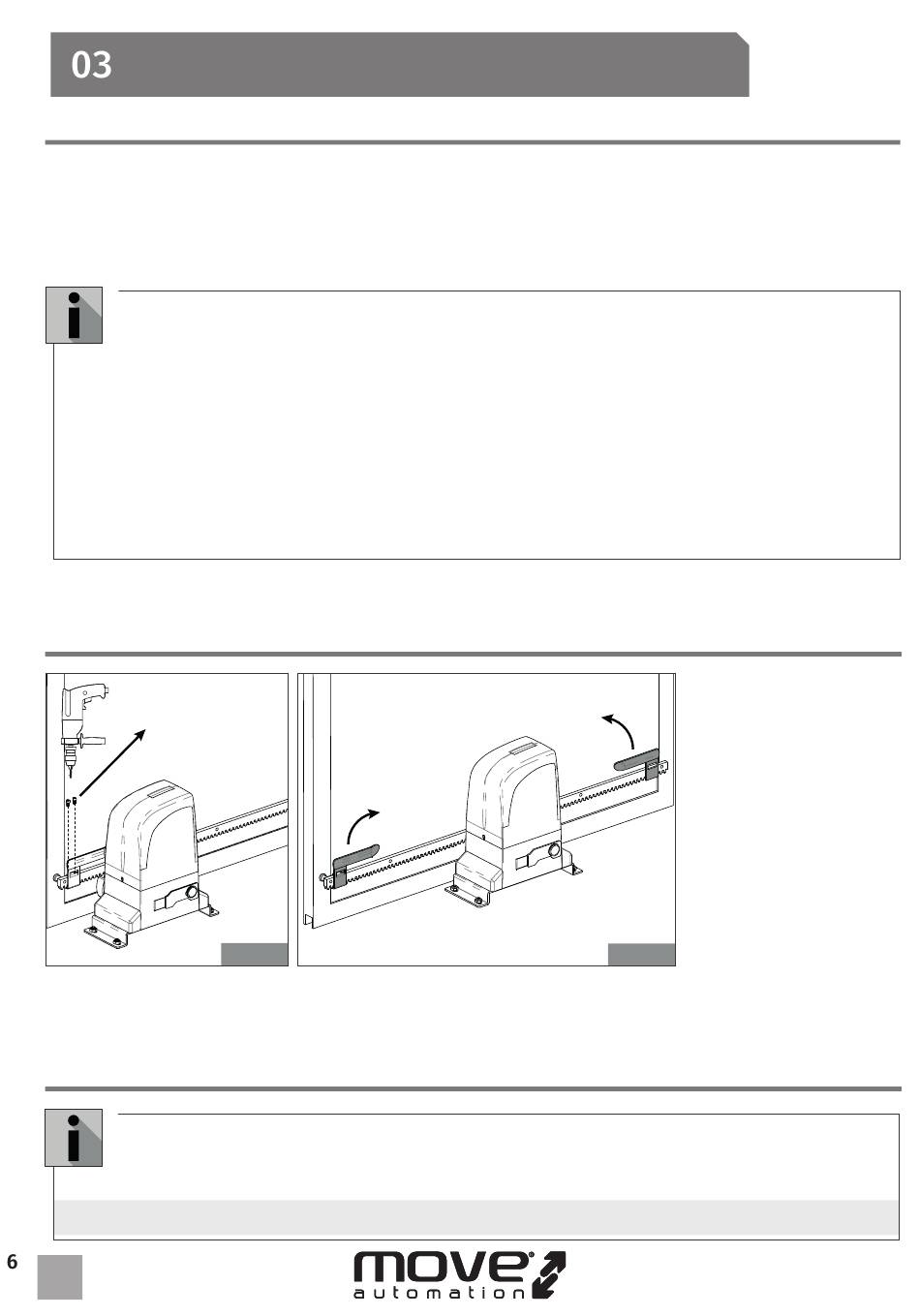

INSTALLER PLAQUES DE FIN DE COURSE
DIN912
M5x10
d'ouverture et répetez le même procès pour l'autre plaque de fin de course.
course doivent être installés comme indiqué sur la Fig. 24.
ENTRETIEN ET RÉPARATIONS
Faire les opérations suivantes au moins 1 fois à chaque 6 mois:
• Vérifier le fonctionnement du système de déverrouillage.
• Vérifier le fonctionnement des dispositifs de sécurité et accessoires.
• Pour tout type de réparation contacter les centres de réparations autorisés.
A
FR
gouche
Fig. 23
1 • Après installée la
crémaillère,
droite
portail dans la position
fermé et positionner la
plaque de fin de course
du moteur.
2 • Visser les vis M5x12
DIN912
l'emballage, jusqu'à ce
que joindre la crémaillère
en la serrant.
3 • Déplacer le portail
jusqu'à
Fig. 24
4 • Les plaques de fin de
mettez
le
fourni
dans
la
position
