Instructions d'installation et d'utilisation | idSET-SLU
4.2
Installation de la sonde de niveau de boue idSET-SLU
La sonde émet une alarme concernant la boue, le sable ou d'autres solides accumulés au
fond du séparateur.
La profondeur d'installation exacte de la sonde dépend des facteurs suivants :
type de séparateur
forme du séparateur
épaisseur maximale de couche de boue autorisée
La sonde doit toujours être immergée dans le liquide. L'alarme est activée quand la couche
de boue atteint le point d'activation d'alarme (S), qui est situé dans l'écart de sonde inférieur
(T).

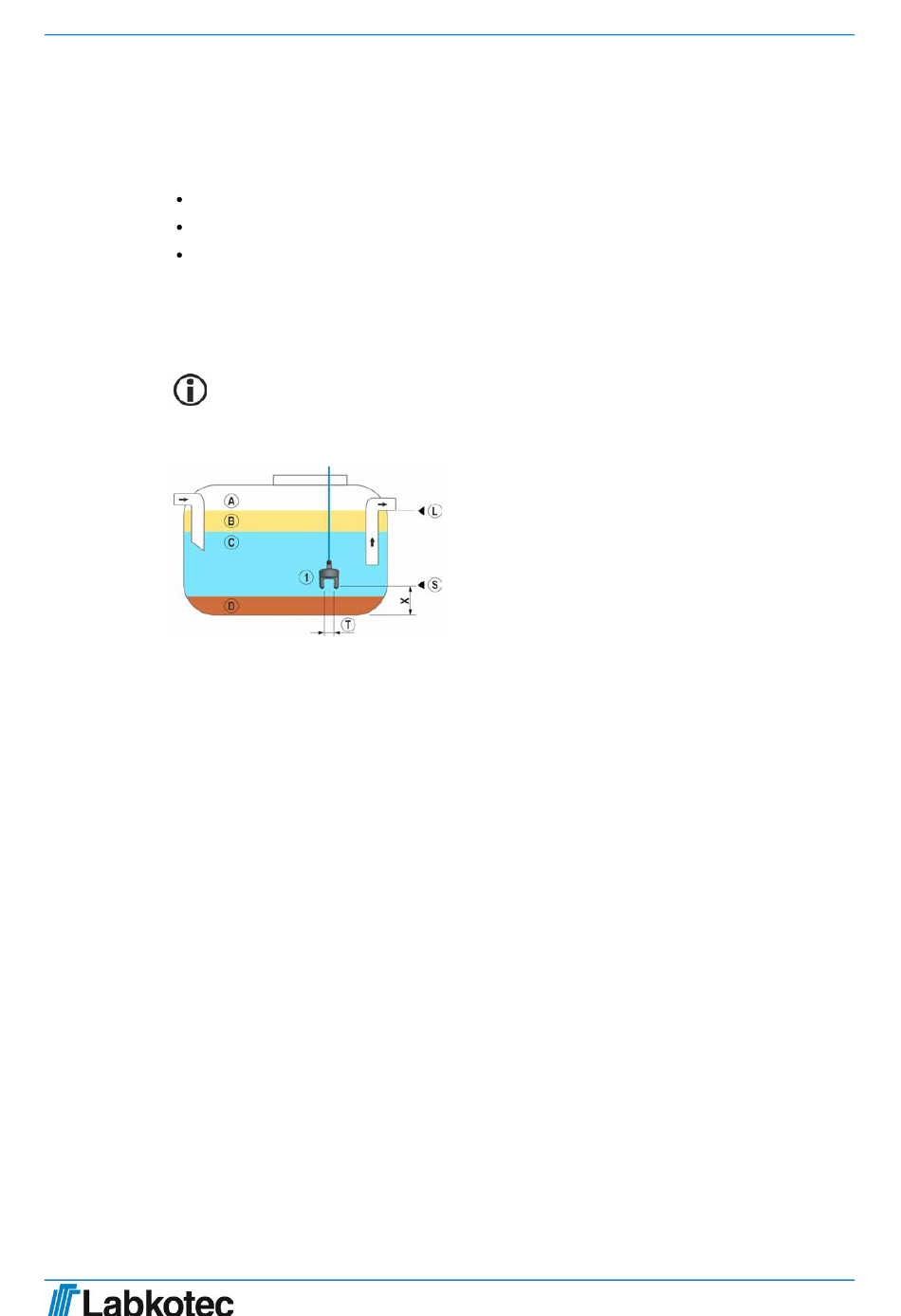

Figure 4 . Installation de la sonde de
niveau de boue idSET-SLU
La sonde active l'alarme quand elle est en contact avec l'air. Pour cette
raison, le séparateur doit toujours être rempli d'eau après le vidage.
1 Sonde de niveau de boue idSET-SLU
A Air
B Hydrocarbures
C Eau
D Boue
L Niveau de liquide standard
S Point de connexion d'alarme
Hauteur maximale de couche de boue
X
autorisée
T Écart de sonde
8/18
DOC002254-FR-2
