Instructions d'installation et d'utilisation | idSET-SLU
8
Dépannage
8.1
Dépannage de la sonde idSET avec une unité de contrôle idOil/idSET
PROBLÈME :
Explication :
Action :
La mesure peut également être réalisée à l'extrémité du séparateur en ouvrant le câble de
rallonge.
RISQUE D'EXPLOSION !
Respecter les instructions d'installation et de maintenance relatives aux
atmosphères explosibles !
Le dispositif de mesure doit être classé Exi si la sonde se trouve dans une
zone explosible.
Pour les dispositifs dotés d'un mode maintenance : penser à placer le
dispositif en mode maintenance de sorte que les alarmes pendant les
mesures de maintenance soient consignées dans le journal d'inspection
au lieu du journal d'alarme. Pour obtenir des instructions détaillées
concernant le passage du dispositif en mode maintenance, veuillez vous
reporter au guide d'installation et d'utilisation de l'unité de contrôle.
Les fils du câble de sonde ne sont pas numérotés car la polarité de la
tension (+ ou -) importe peu.
L'alarme de défaillance est activée :
Dispositifs avec voyants LED propres à la sonde : Le voyant d'alarme de
sonde clignote en rouge et le voyant de défaillance est rouge (câble
coupé ou lâche) ou les voyants d'alarme de toutes les sondes et le
voyant de défaillance sont rouges (court-circuit).
L'alarme de défaillance est activée sur les dispositifs dotés d'un écran
(le rétroéclairage de l'écran clignote).
Le câble de sonde est court-circuité, coupé ou débranché du
connecteur. La sonde peut aussi être endommagée.
Mesurer la tension séparément aux connecteurs de cette sonde. La
1.
tension doit être comprise entre 9 et 11,5 V.
Si la tension est correcte, mesurer le courant consommé par la
2.
sonde comme suit :
2.1 Débrancher le fil de sonde du connecteur de sonde côté gauche de
l'unité de contrôle.

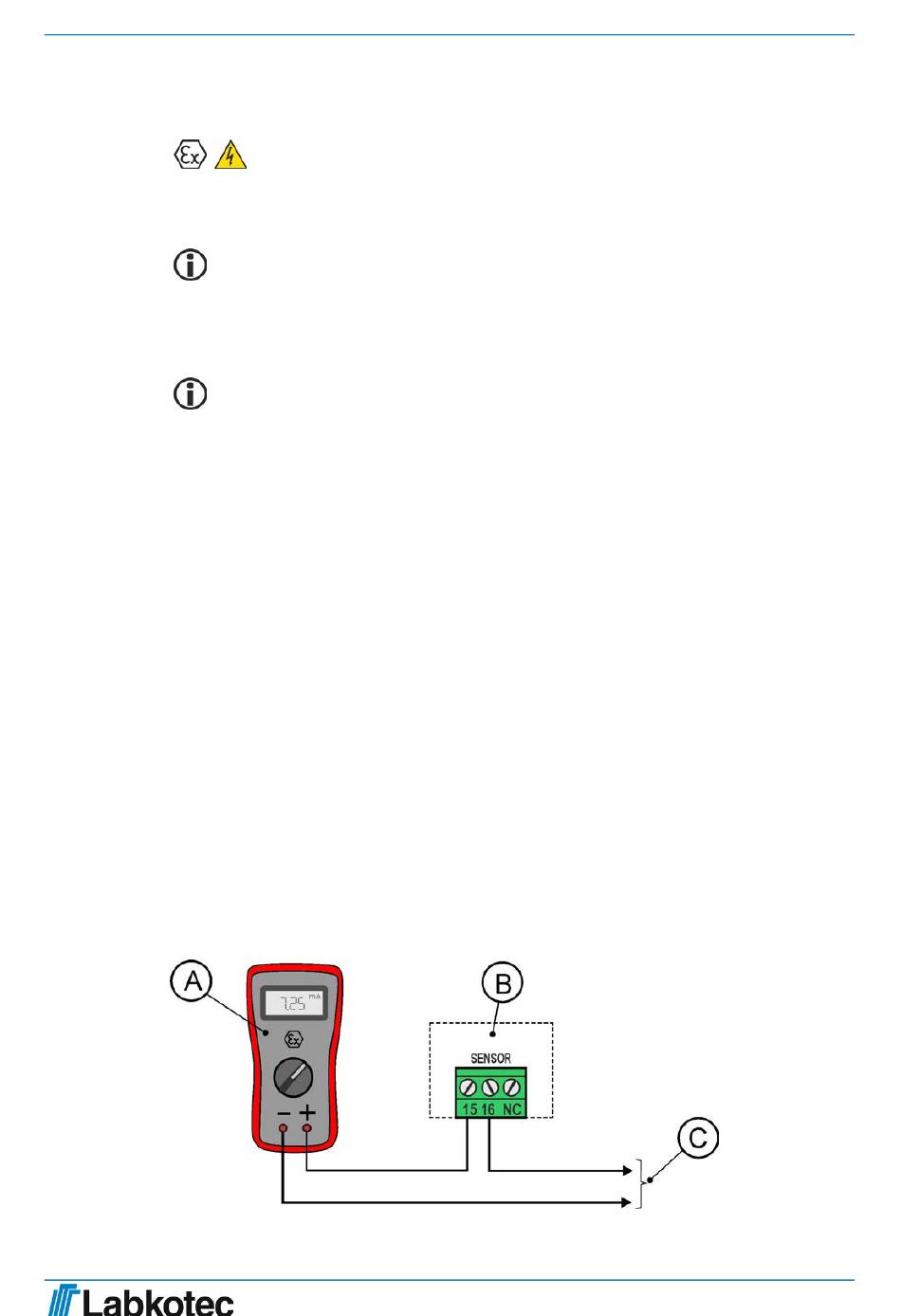

2.2 Raccorder un milliampèremètre comme illustré dans la figure ci-
dessous.
2.3 1 à 3 sondes peuvent être raccordées aux connecteurs de sonde,
une sonde consommant entre 6,0 et 8,0 mA de courant.
2.4 Raccorder le fil débranché après la mesure.
13/18
DOC002254-FR-2
