sauter IPALA Mode D'emploi
Manuels Connexes pour sauter IPALA
Sommaire des Matières pour sauter IPALA

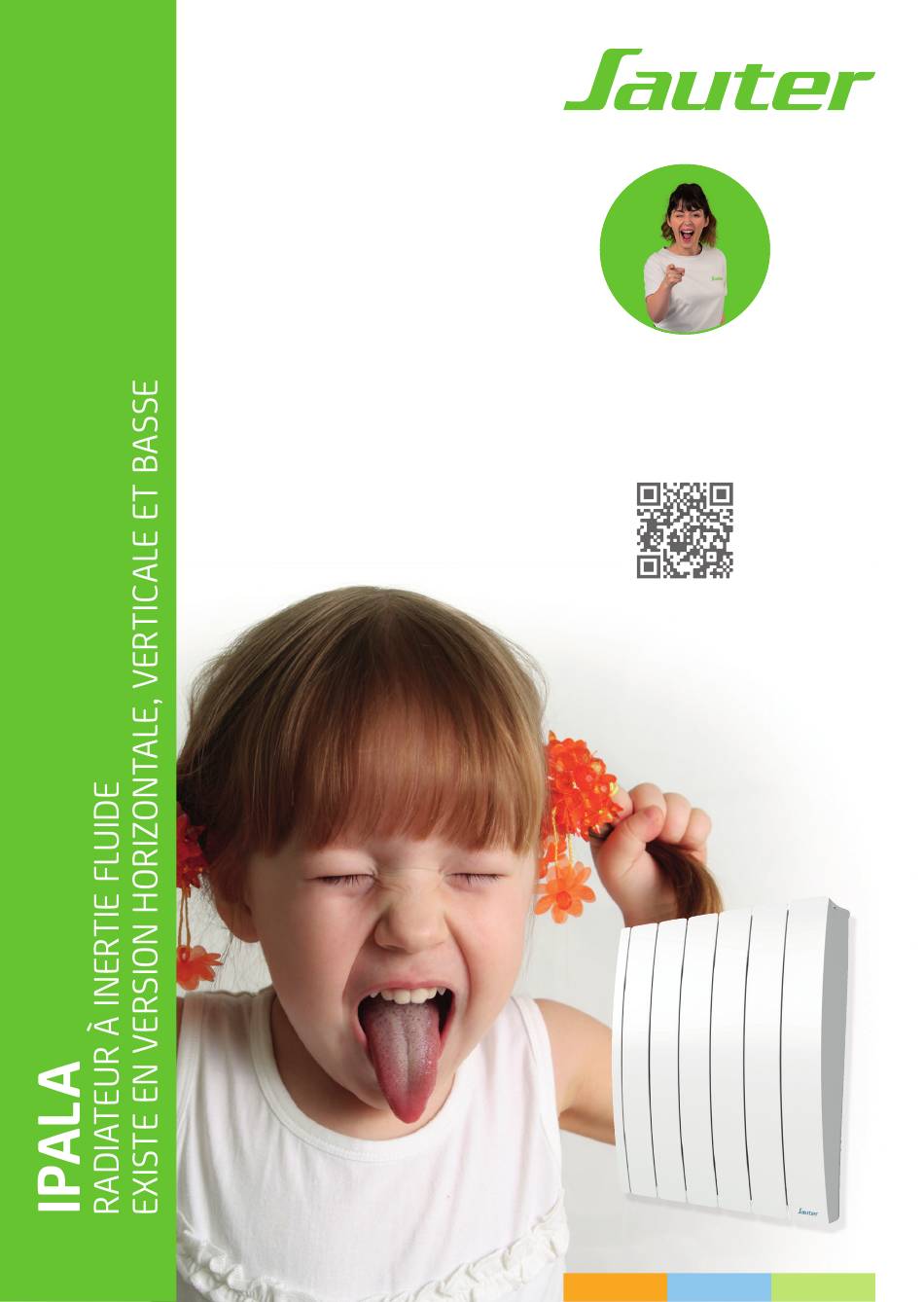

- Page 1 “ Si, comme moi, vous aimez aussi regarder des tutos, flashez ce QR Code ! ” Chauffage Chauffe-eau Traitement de l’air...
-
Page 2: Table Des Matières
Sommaire Mise en garde . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Installation . -
Page 3: Mise En Garde
Mise en garde Attention surface très chaude . Caution hot surface . ATTENTION : Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brû- lures . Il faut prêter une attention particulière en présence d’enfants et de personnes vulnérables . - Il convient de maintenir à... - Page 4 mentation électrique (phase et neutre) est incompatible avec nos appareils . Il détériore le thermostat . - La notice d’utilisation de cet appareil est disponible en vous connectant sur le site Internet du fabricant indiqué sur le bon de garantie présent dans cette notice . - Pour l’entretien, ne jamais utiliser de produits abrasifs et de solvants.
-
Page 5: Installation
Installation ’ réParer l installation Malgré toute l’attention mise en œuvre lors des différentes étapes de fabrication, il arrive quelquefois lors du déballage que des traces d’huile soient présentes sur le carton ou le produit . Ces traces sont liées à la fabrication du radiateur et n’entachent en rien son bon fonctionnement. - Page 6 Zone d'emplacement la plus optimale Zone d’emplacement optimale pour l’uti- lisation de la fonction Détection d’ouver- ture et de fermeture fenêtre . Respectez les distances minimales avec le mobilier pour l’empla- cement de l’appareil . Ne pas installer d’étagère au-dessus des appareils verticaux. Vertical 1000 W Vertical 1500 W / 1800 W Min 50...
- Page 7 ’ etirer les suPPorts d accrochage du modèle vertical Laissez le radiateur à plat au sol . Ouvrez les rabats du fond du carton. Retirez les cales situées au milieu du radiateur et laissez les autres sur le ra- diateur .
-
Page 8: Modifier La Position Du Boîtier De Commande Du Modèle Vertical
odifier la Position du boîtier de commande du modèle vertical Par défaut, le boîtier de commande du radiateur vertical est posi- tionné à droite (l’appareil installé au mur). Sur ce modèle, le boîtier peut être placé à gauche. Pour cela, effec- tuez les opérations suivantes : Opérations à... -
Page 9: Appuyez Sur Le Côté Du Boîtier Pour Le Faire Sortir
vues de face Appuyez sur le côté du Tirez le côté du boîtier boîtier pour le faire sortir pour qu’il soit complète- du support . ment visible. vues de l’arrière Retirez et conservez les deux vis de fixation de la partie arrière du boîtier de commande. - Page 10 vues de l’arrière Pivotez et revissez . Inversez le Retournez et dévissez . sens du câble du boîtier et re- placez-le. vue de face Repositionnez la partie avant dans la par- tie arrière du boîtier de commande. vues de l’arrière Remettez en place les deux Appuyez sur le côté...
-
Page 11: Fixer Les Supports Muraux Du Modèle Vertical
ixer les suPPorts muraux du modèle vertical Prévoyez des chevilles et des vis 320 mm adaptées à votre type de mur et ayant une tenue minimale de 40 kg par point de fixation (les vis et les chevilles ne sont pas fournies). -
Page 12: Fixer Le Support Mural Des Modèles Horizontaux Et Bas
ixer le suPPort mural des modèles horizontaux et bas Prévoyez des chevilles et des vis adaptées à votre type de mur et ayant une tenue minimale de 40 kg par point de fixation (les vis et les chevilles ne sont pas fournies). Repérez les points de perçage A . -
Page 13: Raccorder L'appareil
’ accorder l aPPareil Modèle VERTICAL Si le boîtier de raccordement électrique est situé au-dessus du support mural bas, pour effectuer le raccordement, passez le câble d’alimentation dans le support . Vous éviterez ainsi le pincement du câble. Modèles Horizontaux et Bas Si le câble est trop long, utilisez le passe-câble situé... - Page 14 Schéma de raccordement de l'appareil - Coupez l’alimentation électrique et branchez les fils d’après le schéma suivant : Installation sans fil Installation avec fil pilote (centrale de programmation) pilote Neutre Neutre Phase Phase Marron = Phase Marron = Phase Bleu = Neutre Bleu = Neutre Fil pilote Noir = Fil pilote...
-
Page 15: Fixer Le Modèle Vertical Sur Les Supports Muraux
ixer le modèle vertical sur les suPPorts muraux Placez le radiateur au sol de- vant les supports muraux . Levez le radiateur pour poser les crochets inférieurs du radia- teur sur le support mural bas. Rapprochez le haut du ra- diateur du support mural haut jusqu’au contact . -
Page 16: Fixer Les Modèles Horizontaux Et Bas Sur Les Supports Muraux
ixer les modèles horizontaux et bas sur les suPPorts muraux Posez le radiateur sur la partie inférieure du support mural . Ramenez le radiateur vers la partie supérieure du support puis, en le relevant, introduisez le support dans les trous du radiateur . Tournez les verrous à... -
Page 17: Déclaration De Conformité
Par la présente Atlantic Industrie déclare que l'équipement référencé ci-dessous est conforme aux exigences essentielles de la directive RED 2014/53/UE . La déclaration de conformité UE complète de cet équipement est disponible à l’adresse internet suivante : https://www.confort-sauter. com/declaration-de-conformite. Désignation : Radiateur avec carte radio BD1C Modèles : RFL4H - RFL4V - RFL4B Caractéristiques :... -
Page 18: Découverte
Découverte onctionnement du boîtier Mode sélectionné Température de consigne Indicateur de consommation ° Augmentation T° / Défiler (Appui long : Défilement rapide) Valider (Appui long : Éteindre / verrouiller) Diminution T° / Défiler (Appui long : Défilement rapide) l’ interruPteur Un interrupteur Marche/Arrêt est situé... -
Page 19: 1Ère Mise En Marche
ère mise en marche Appuyez sur n’importe quelle touche pour activer l’écran. • Choisissez la langue . • Réglez l’heure, les minutes, l’année, le mois, le jour • Les réglages par défaut sont : • Mode PROG (l’appareil suit les programmes enregistrés) ; •... -
Page 20: Utilisation
Utilisation hoisir le mode de fonctionnement L’appareil propose deux modes de fonctionnement : • Le MODE PROG : L’appareil suit les programmes enregistrés pour chaque jour de la semaine (les programmes sont définis dans le boîtier de commande de l’appareil, ou dans l’application Cozytouch®... -
Page 21: Choisir Ma Température De Confort
hoisir ma temPérature de confort J’augmente ou je diminue la température . J’ai sélectionné le MODE PROG : • mon appareil affiche PROG : de 12° C à 28° C • mon appareil affiche PROG ECO : • La température peut être aug- mentée temporairement (déro- gation). - Page 22 / é llumer teindre mon aPPareil Éteindre Allumer Appui Appui court long Vérifiez que l’interrupteur situé à l’arrière de l’appareil est po- sitionné sur I . basic escriPtion du mode J’accède au Menu BASIC Je peux régler la température . Mode PROG Je visualise ma consommation en KW/h...
-
Page 23: Description Du Mode Prog
Prog escriPtion du mode J’accède au Menu BASIC Mode Je peux régler la température PROG Je régle les plages de température Confort sur un jour de la semaine (3 Lundi . . . Dim plages possibles) puis je copie ces plages sur d’autres jours . -
Page 24: Fonctions Avancées
Fonctions avancées aîtriser ma consommation Consulter mes consommations Sur mon appareil, je peux visualiser la consommation en KW/h ainsi que l’estimation en euros . Je peux modifier le prix du KW/h. Fonction fenêtre ouverte En MODE PROG, la fonction fenêtre ouverte permet de détecter les variations de tempé- ratures liées à... -
Page 25: F Aire Communiquer Mes Appareils Entre Eux
aire communiquer mes aPPareils entre eux Les appareils , situés dans une même pièce peuvent être jumelés pour leur permettre de communiquer et partager des informations . Par exemple, quand plusieurs appareils sont jumelés, un changement de température de consigne, de mode ou de programmation sur un appareil se répercute immédiatement sur tous les autres appareils . -
Page 26: Gérer Mon Appareil Depuis Mon Smartphone
Androïd . Téléchargement gratuit sur App Store ou Google Play ® ® • Bridge Cozytouch SAUTER, vendu par les dis- ® tributeurs de notre marque ou sur notre site internet ; • Box d’accès à internet . Cette installation vous permet de piloter, program- mer, contrôler votre (vos) appareil(s) à... -
Page 27: Utiliser Un Gestionnaire Centralisé
tiliser un gestionnaire centralisé L’appareil suit les ordres du gestionnaire centralisé de votre installation par liaison Fil Pilote . Le MODE PROG et la source de programmation «Pilotage externe» doivent être sélec- tionnés . Je sélectionne le MODE PROG Je sélectionne la source de programmation jusqu’à... -
Page 28: M'absenter Plus De 48 Heures (Hors-Gel)
m’ absenter Plus de heures Quel que soit le mode choisi, quand vous êtes absent plus de 48 H , nous conseillons de sélectionner la température Hors Gel (7 ° C) . A votre retour, réglez à nouveau la tempéra- ture de consigne pour revenir à... -
Page 29: Faire D'autres Réglages (Menu Expert)
’ aire d autres réglages xPert Pour accéder aux fonctions avancées du Mode Expert, j’appuie en même temps sur ces deux touches pendant plus de 3 secondes . Menu J’active ou je désactive le son des touches . Général Langue Je choisis la langue . - Page 30 Menu Je peux activer l’enregistrement d’un Paramètres code personnel d’accès au Menu Ex- Restrictions pert . Une fois activé, l’accès au Menu Expert est codé .Mon code personnel : Code PIN _____________ Pour désactiver ce code, je retourne dans Menu Expert, je saisis mon code et je retourne dans Paramètres - Restric- tions- Code PIN.
-
Page 31: Aide
Aide J’ ai un Problème Problème rencontré Vérifications à faire L’écran du boîtier Vérifiez que l’appareil est alimenté électriquement. de commande ne Vérifiez que l’interrupteur situé à l’arrière de l’appareil est en po- s’allume pas . sition I . Faites un appui court sur et sélectionnez «Allumer»... - Page 32 Problème rencontré Vérifications à faire L’appareil ne En cas de différence notable entre la t° en bas à droite de l’appareil chauffe pas assez . et la t° ambiante de la pièce nous vous conseillons de corriger l’en- vironnement de l’appareil en conséquence . Dans le cas contraire nous vous invitons à...
- Page 33 Confort définis dans Vérifiez la connexion à partir de l’application Cozytouch (l’écran l’application Co- de l’appareil clignote). zytouch SAUTER. L’appareil ne répond Assurez-vous de la bonne utilisation de la centrale de program- pas aux ordres du fil mation/gestionnaire centralisé (voir notice d’utilisation de la centrale).
- Page 34 Problème rencontré Vérifications à faire L’appareil ne se La portée maximum entre le bridge Cozytouch et l’appareil est connecte pas à de 100 à 300 m champ libre / 20 m si 2 dalles ou parois de béton. l’application . Le nombre maximum d’appareils par pièce pouvant être connec- tés est de 5 .
-
Page 35: Caractéristiques Techniques
Caractéristiques Caractéristiques Techniques mesurées et calculées conformément aux RÈGLEMENTS (UE) 2015/1188 et / ou (UE) 2024/1103 Contact détails voir étiquette signalétique RFL4H - RFL4V -RFL4B Référence du modèle Elément Symbol Valeur Unité Elément Unité Puissance thermique Type de contrôle de la puissance thermique de la température de la pièce (sélectionner un seul type) Contrôle de la puissance thermique à... - Page 36 30 mois à partir de la date de fabrication en l’absence de justificatif. • SAUTER assure l’échange ou la fourniture des pièces reconnues défectueuses à l’exclusion de tous dommages et intérêts. • Les frais de mains d’œuvre, de déplacement et de transport sont à la charge de l’usager.
