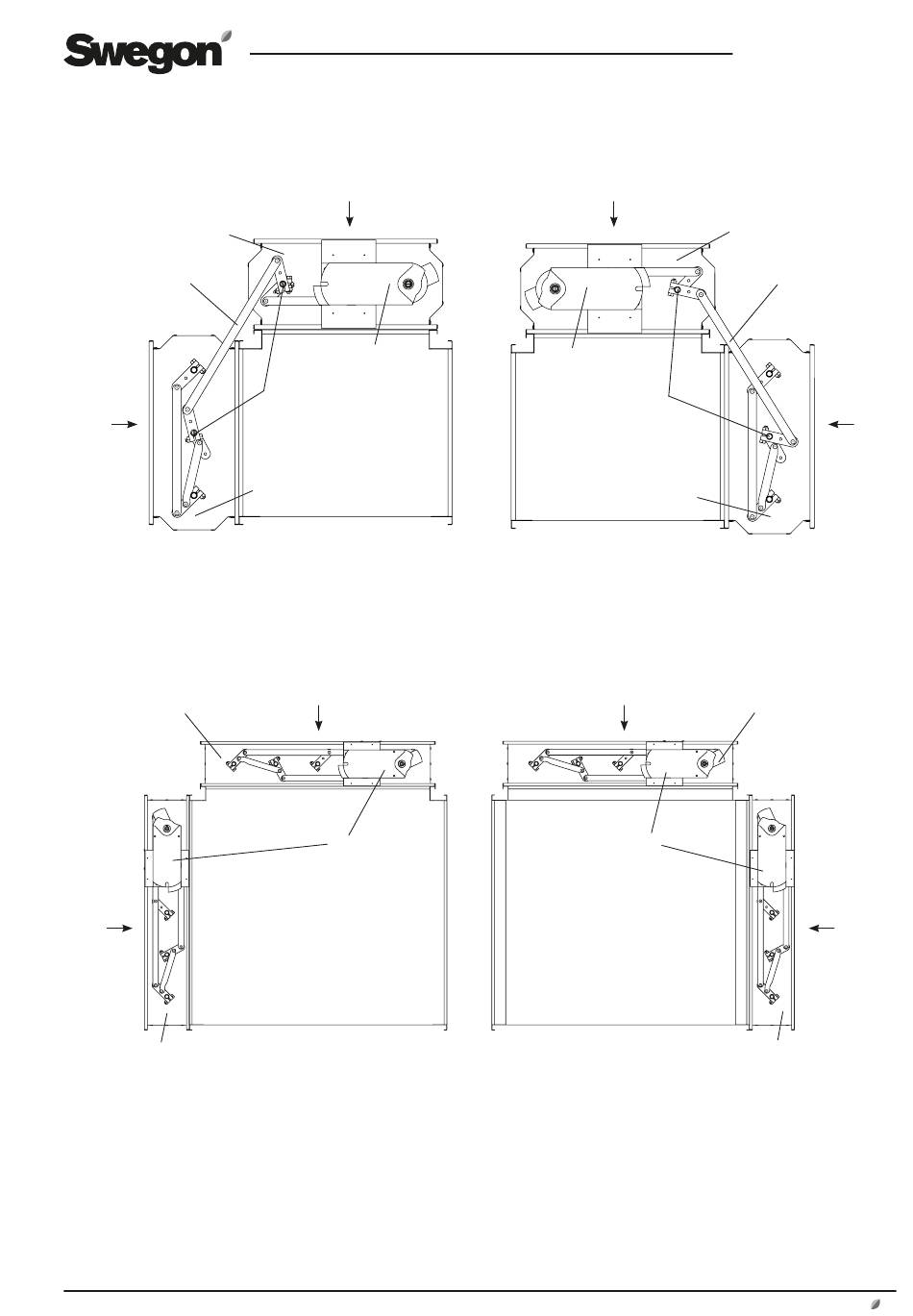

Module TBBD tailles 060-030 – 120-050
Connexion côté droit
Registre complètement
fermé par un signal de
contrôle 0 V
Tringle de connexion
Air en
reprise
Module TBBD de tailles 140-060 – 180-100
Connexion côté droit
Registre complète-
ment fermé par un
signal de contrôle 0 V.
Air en
reprise
Registre complètement ouvert par un
signal de contrôle 0 V. La course du
servomoteur doit être inversée. Voir le
point 6.
Tous droits réservés de modification des caractéristiques sans avis préalable
Air extérieur
Servomoteur commun
Tige de registre en extension
Registre complètement ouvert
par un signal de contrôle 0 V.
Air extérieur
Servomoteur de
registre
Connexion côté gauche
Air extérieur
Servomoteur commun
Tige de registre en
extension
Registre complètement ouvert
par un signal de contrôle 0 V.
Connexion côté gauche
Air extérieur
Servomoteur
de registre
FR.TBBD.160622
Registre complètement fermé
par un signal de contrôle 0 V.
Tringle de connexion
Air en
reprise
Registre complètement
fermé par un signal de
contrôle 0 V.
Air en
reprise
Registre complète-
ment ouvert par un
signal de contrôle 0 V.
www.swegon.com
3
