2. Installation
1. Le module mélangeur doit être installé en un point aisé-
ment accessible à des fins d'inspection et d'entretien.
2. Brancher le module mélangeur sur la CTA ou le conduit
à l'aide de raccords spirale (tailles 000-031 – 000-050) ou
de profils en C (tailles 060-030 – 180-100). Installer les
registres dans le module ou le conduit. Les illustrations
de la page précédente et de la page suivante présentent
diverses variantes d'installation.
3. Montage de la tringle de connexion sur les bras des
actionneurs : l'un des registres doit être entièrement
ouvert et l'autre entièrement fermé afin d'assurer un
rapport de mélange correct. S'assurer que l'extrémité de la
tringle de connexion ne glisse pas sur la tige du registre.
4. Isoler le module mélangeur/la gaine conformément à
la réglementation locale concernant les gaines de ventila-
tion.

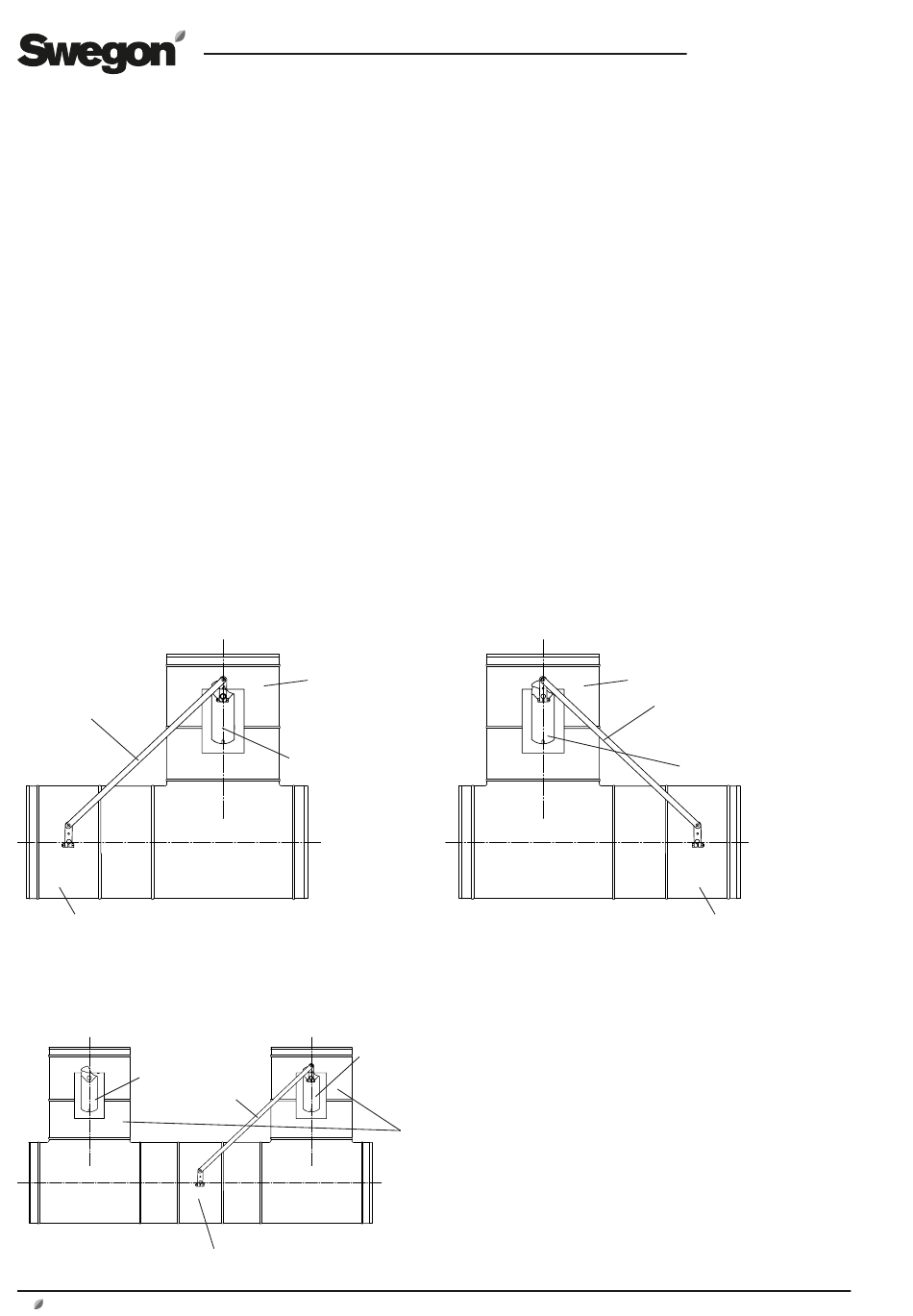

Module TBBD de tailles 000-031 –000-050
Connexion côté droit
Tringle de connexion
Registre entièrement ouvert
Module mélangeur avec trois registres,
alternative 1
Servomoteur
séparé
Tringle de connexion
Registre complètement ouvert en position de tension nulle
et avec un signal de contrôle 0 V
2
www.swegon.com
Connexion côté gauche
Registre entière-
ment fermé
Servomoteur
commun
Servomoteur
commun
Registre complètement fermé en position de tension
nulle et avec un signal de contrôle 0 V
Tous droits réservés de modification des caractéristiques sans avis préalable
FR.TBBD.160622
Registre complètement fermé en posi-
tion de tension nulle et avec un signal
de contrôle 0 V
Tringle de connexion
Servomoteur
commun
Registre entière-
ment ouvert
