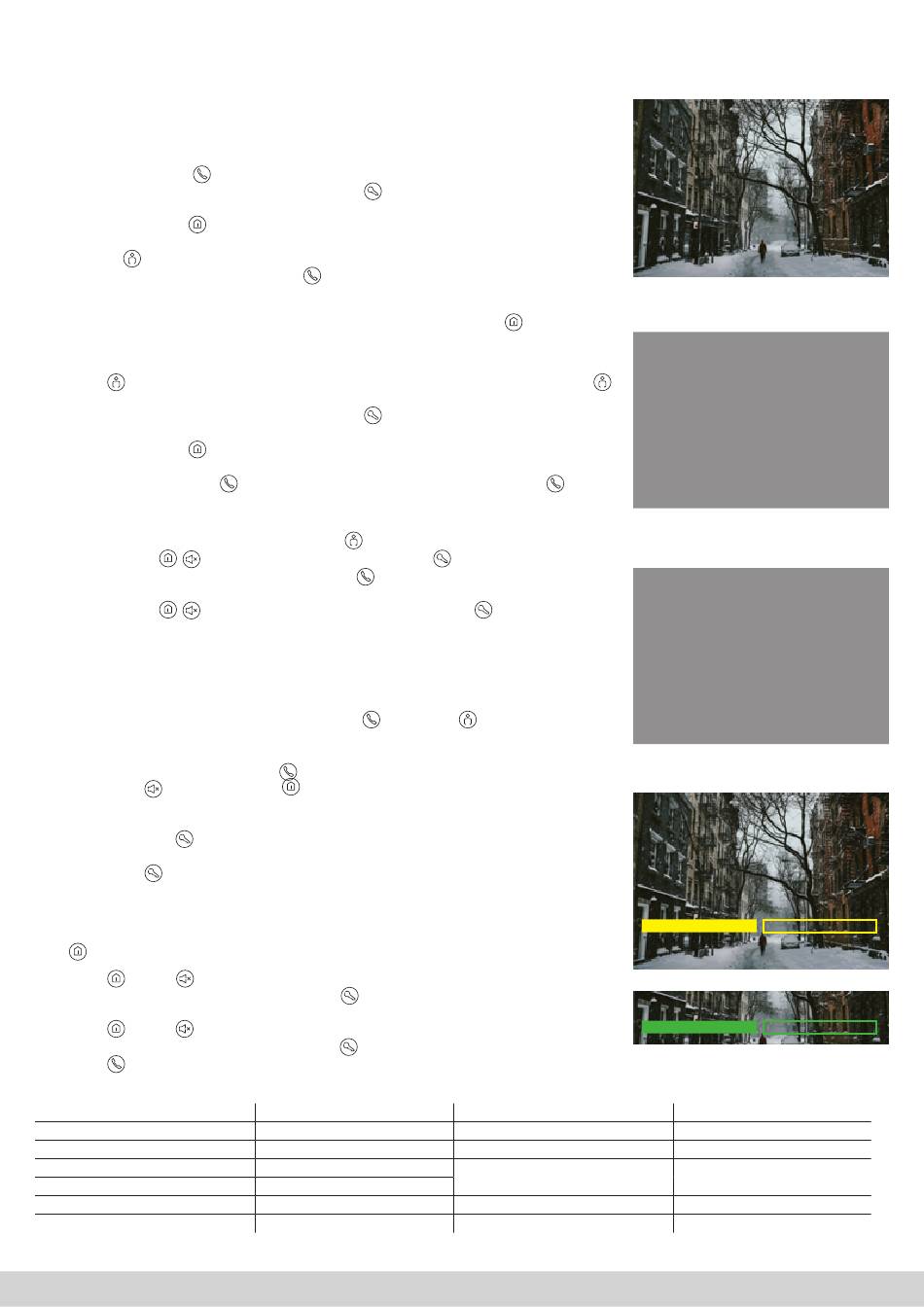

7) ALARMA PUERTA ABIERTA
Cuando la entrada de alarma "GS" presente en la estación exterior está desequilibrada durante más de 2 minutos, el dispositivo
emite una señal óptica (el led parpadea de modo alternativo en rojo y verde) para indicar que se ha olvidado cerrar la puerta.
Nota: la señal de puerta abierta se envía a todas las estaciones interiores del sistema; para bloquear la señal, es necesario cerrar la
puerta asociada.
8) RESPUESTA A UNA LLAMADA
1. Cuando un visitante presiona un botón de la estación exterior, se envía una llamada a ese usuario.
Contextualmente el timbre de la estación interior seleccionada sonará.
2. El residente puede presionar
3. Durante la llamada el residente puede presionar por un corto tiempo
en la estación exterior); una presión prolongada de la misma tecla activará la 2^ salida de la estación exterior.
Una presión corta del botón
Después de 5 s desde la apertura de la puerta, se cerrará automáticamente.
4. Presionando
es posible mover la visualización a una vídeo-cámara de extensión, si está presente.
5. El residente puede interrumpir la llamada presionando
9) LLAMADA PORTINERÍA
Cuando la estación interior está en espera el residente puede llamar a la portería, si la hay, presionando
Nota: a la estación interior "portería" debe asignársele la dirección 200.
10) MONITORIZACIÓN
1. Presione
para monitorizar la estación exterior. Si están instaladas varias estaciones exteriores, presione nuevamente
para acceder a la estación sucesiva.
2. Durante la llamada el residente puede presionar por un corto tiempo
En la estación exterior); una presión prolongada de la misma tecla activará la 2^ salida de la estación exterior.
Una presión corta del botón
Después de 5 segundos desde la apertura la monitorización se cerrará automáticamente
3. Durante la monitorización presione
terminar la comunicación.
11) GESTIÓN TIMBRE DE LLAMADA
1. VOLUMEN TIMBRE DE LLAMADA: mantenga presionado el botón
Presione los botones
para seleccionar el volumen y confirme con el botón
2. SELECCIÓN TIMBRE DE LLAMADA: mantenga presionado el botón
estación interna.
Presione los botones
para seleccionar el timbre de llamada y confirme con el botón
Atención: funcionalidad disponible desde la versión SW 1.52 o siguientes.
12) LLAMADAS COMUNICANTES
El dispositivo permite la llamada comunicante entre los dispositivos instalados en el mismo apartamento o entre diferentes
apartamentos.
El dispositivo se suministra con la función DTD deshabilitada.
Para activar la función, en el normal funcionamiento, presione el botón
La función deshabilitada se indica en la esquina superior derecha de la pantalla LCD del dispositivo mediante un símbolo de altavoz
tachado
En modalidad Espera, presione por un corto tiempo
1. Presione el botón
(ARRIBA) para aumentar o
se desea
llamar. La presión prolongada del mismo botón aumenta/disminuye rápidamente el número (mín 001 máx 200).
2. Presione, luego, el botón
(OK) para dar inicio a la llamada. El dispositivo activará un tono de respuesta para señalar
la llamada en curso.
3. Presione el botón
para cerrar la página
Atención: funcionalidad "bloqueo DTD" disponible desde la versión SW 1.52 o siguientes.
13) CONFIGURACIONES VÍDEO
Cuando el dispositivo se encuentra en el estado timbre de llamada activo / Monitorización / Llamada en curso, presione por largo
tiempo
para acceder al menú de configuración del vídeo.
1. Presione
(ABAJO) o
(ARRIBA) para escoger en cuál parámetro se desea proceder: BRILLO, CONTRASTE o COLOR
2. Después de haber escogido el parámetro a configurar presione
amarillo a verde
3. Presione
(ABAJO) y
(ARRIBA) para disminuir o aumentar el valor del parámetro específico (BRILLO, CONTRASTE,
COLOR) en un campo de 1 a 10. Para guardar el valor presione
4. Presione
para salir del menú. El dispositivo saldrá del menú incluso si no hay operaciones en 5 s.
14) CARACTERÍSTICAS TÉCNICAS
Tensión de trabajo
Tensión máxima de trabajo
Absorción en ejercicio
Absorción en stand-by
Dimensiones (L x H x P)
Dimensiones LCD
Resolución
PARA DESCARGAR EL MANUAL DOTADO DEL SISTEMA DE 2 HILOS ESCANEA EL CÓDIGO QR SEÑALADO EN LA PÁGINA DE LAS FIGURAS
para responder la llamada
activará la salida del relé auxiliar, si está presente.
.
activará la salida del relé auxiliar, si está presente.
para comunicar con el dispositivo monitorizado, presione nuevamente
para acceder a la selección del volumen de la estación interior.
para acceder a la selección del timbre de llamada de la
y a continuación
para acceder a la llamada comunicante:
(ABAJO) para disminuir el número de la dirección del puesto interior al que
(OK). La barra del cursor cambará el propio color de
(OK); el próximo parámetro se propondrá automáticamente.
30V
DC
32V
DC
170 mA máx @ 30 V
DC
7 mA máx @ 30 V
DC
120 x 180 x 19,5 mm
4,3 pulgadas
480 x 272 pixeles
para abrir la porta/cancela (1^ salida de alta energía
para abrir la porta/cancela (1^ salida de alta energía
durante 3 segundos.
Temperatura de funcionamiento
Altitud máx.
N. máx de dispositivos instalables
Montaje
Grado de protección
Clase ambiental según EN 62820-1-1
8
Interfaz de llamada
INDOOR: 200
para
Interfaz de llamada portero
INDOOR: 001
DOWN
Llamada comunicante
BRIGHTNESS
DOWN
OK
Interfaz de configuración BRILLO vídeo
BRIGHTNESS
De -10°C a +55°C
2000m s.n.m.
4
En cajas a empotrar instaladas
verticalmente, con el soporte suministrado
IP20 (IP40 cuando instalado)
CLASE III
OK
UP
BACK
5/10
UP
BACK
5/10
