AirBox AS-i
u Poser soigneusement le joint d'étanchéité fourni entre l'embase du module et l'AirBox.
u S'assurer de la position correcte du joint d'étanchéité.

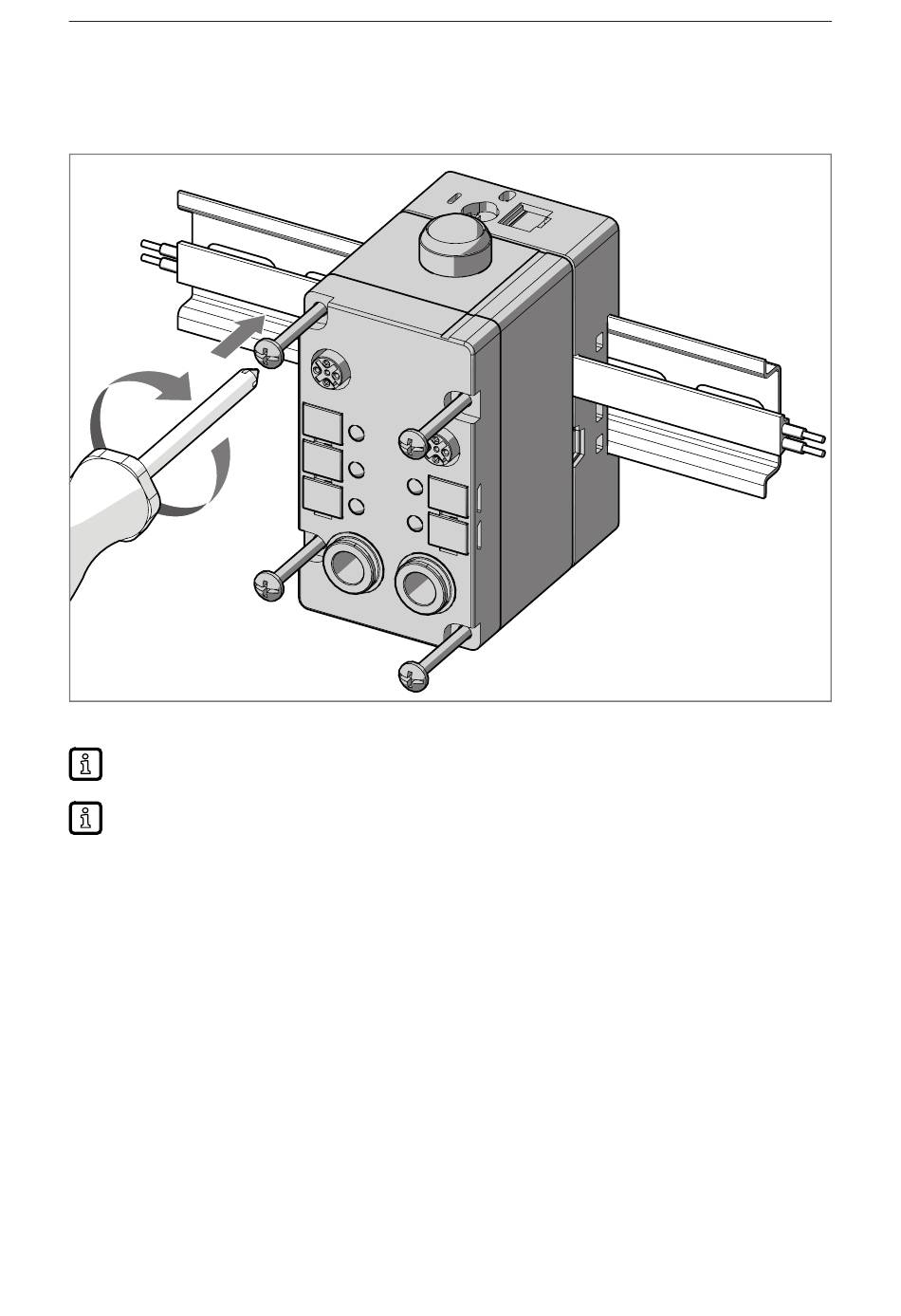

u Monter l'AirBox sur l'embase câblée du module, couple de serrage 0,8 Nm.
Dans un environnement poussiéreux l'AirBox peut être monté avec le filtre vers le bas.
L'AirBox peut être utilisé dans un environnement humide.
4.1 Connexion M12
Les filetages dans l'appareil correspondent au standard M12. Afin de garantir l'indice de protection
spécifié, seuls des câbles qui correspondent à ce standard doivent être utilisés. Pour les câbles
coupés par l'utilisateur, le fabricant du système est responsable du type de protection.
u Utiliser des connecteurs avec contacts dorés.
u Placer verticalement les connecteurs lors du montage afin que l'écrou moleté n'endommage pas le
filetage.
u Respecter le codage des connecteurs lors du montage.
Si les prises sont dans l'appareil :
u Visser le connecteur mâle à 1,3 ± 0,1 Nm.
u Fermer des connexions non utilisées avec des bouchons. Couple de serrage : 1,3 ± 0,1 Nm
u Equiper tous les câbles sortants à partir de 400 mm maximum d'une décharge de traction
appropriée. Respecter le rayon de courbure minimal des câbles (Ò indications du fabricant de
câbles).
AC2042 AC2055
7
