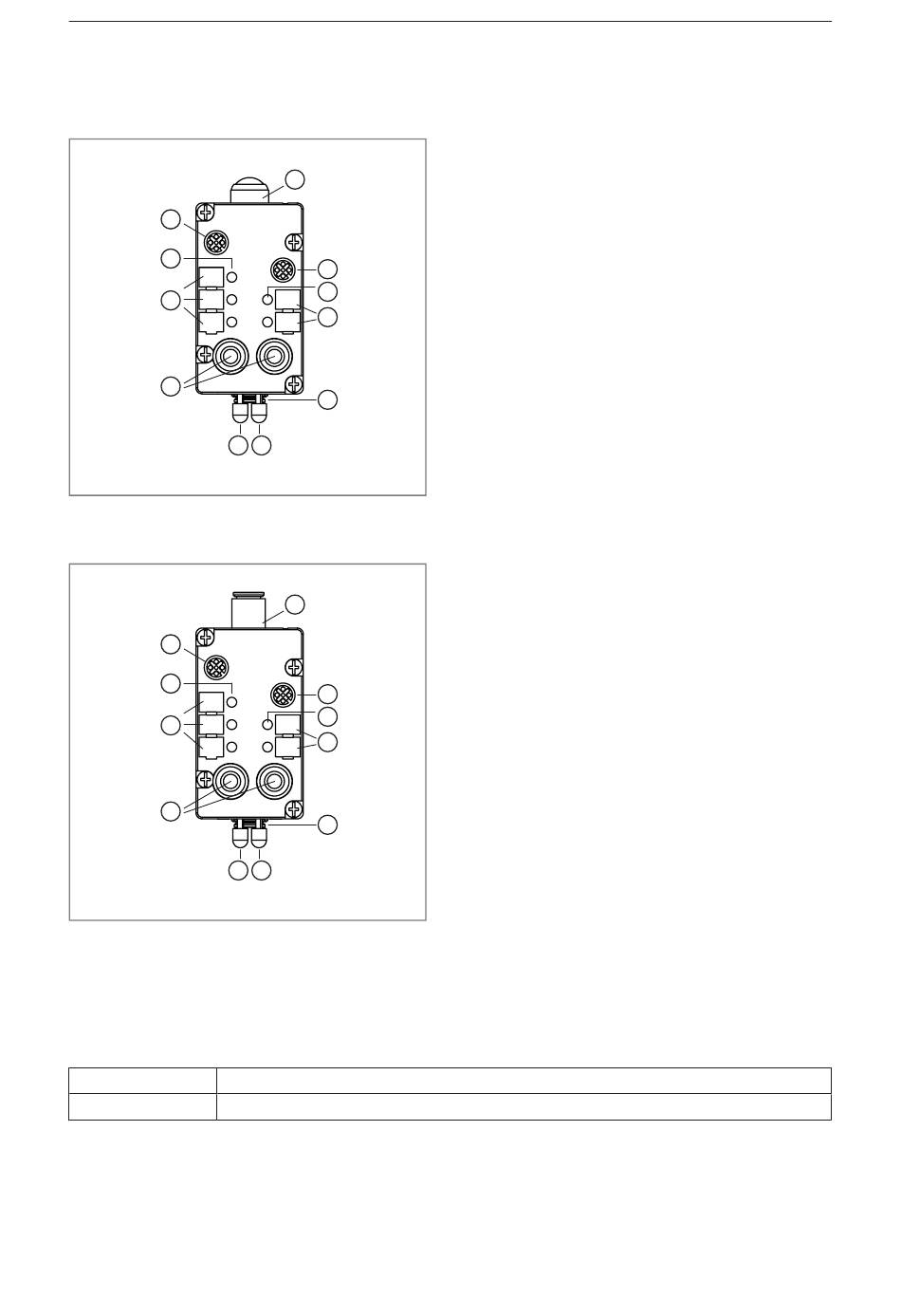

8 Eléments de service et d'indication
AC2042
11
10
9
8
7
AC2055
11
10
9
8
7
8.1 LED
Vérifier le bon fonctionnement de l'appareil. Affichage par LED :
LED verte
Alimentation en tension AS-i ok
LED jaune
Indication de fonction : entrée / sortie pneumatique commutée
16
1
2
3
4
5
6
1
2
3
4
5
6
1 :
Air sortant 3 (R) - filtre
2 :
Raccordement de capteur 2 : I-3/4
3 :
LED
4 :
Etiquettes
5 :
Raccord pour l'alimentation en air comprimé 1 (P)
6 :
Bouton-poussoir manuel 2 pour O-4
7 :
Bouton-poussoir manuel 1 pour O-3
8 :
Sorties pneumatiques O-3/O-4
9 :
Etiquettes
10 :
LED
11 :
Raccordement de capteur 1 : I-1/2
1 :
Air sortant 3 (R) - Raccord tuyau
2 :
Raccordement de capteur 2 : I-3/4
3 :
LED
4 :
Etiquettes
5 :
Raccord pour l'alimentation en air comprimé 1 (P)
6 :
Bouton-poussoir manuel 2 pour O-4
7 :
Bouton-poussoir manuel 1 pour O-3
8 :
Sorties pneumatiques O-3/O-4
9 :
Etiquettes
10 :
LED
11 :
Raccordement de capteur 1 : I-1/2
