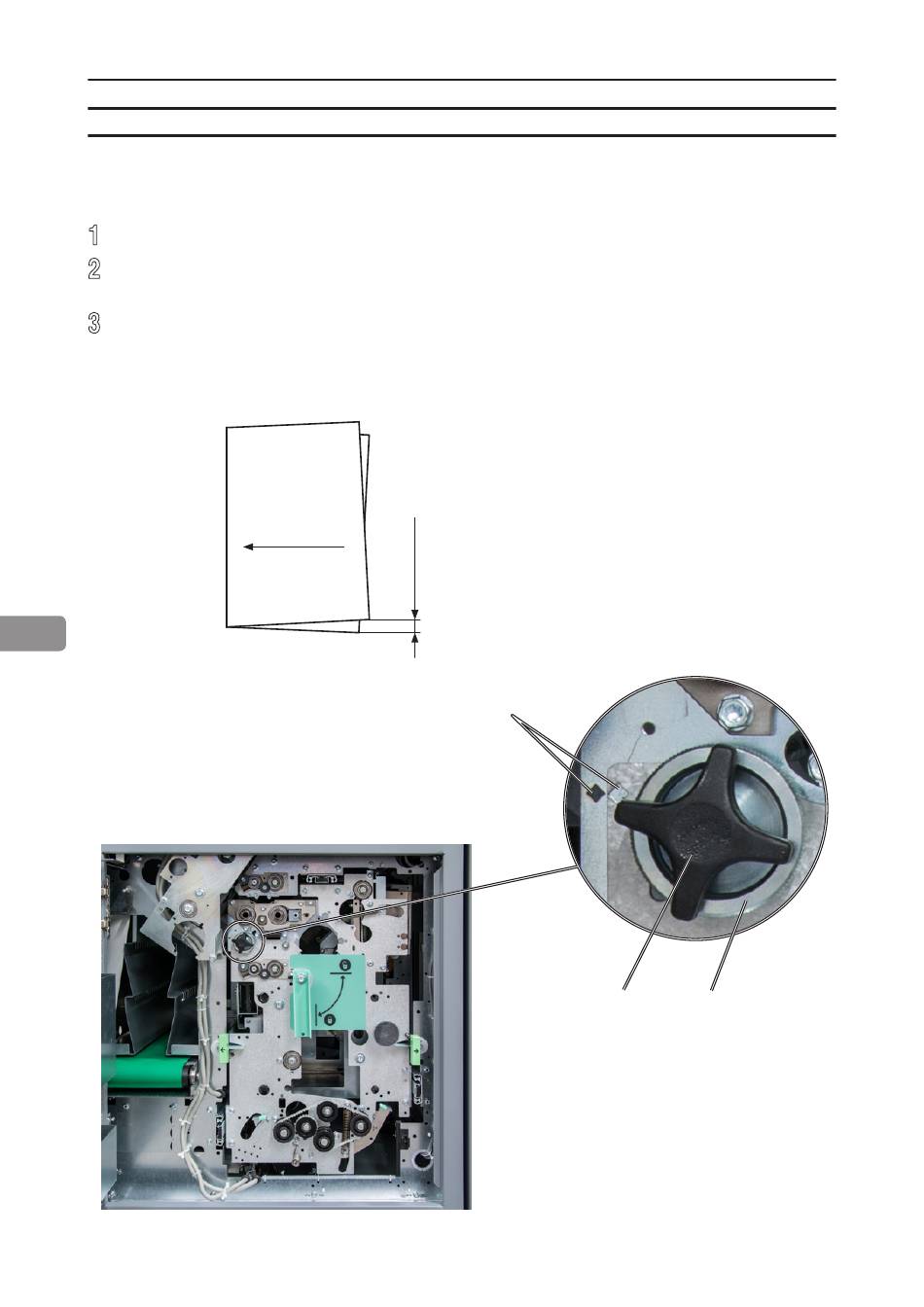

Réglage de l'angle de cadrage du module de rainage
Réglage de l'angle de cadrage du module de rainage
1
Desserrez la manette en forme d'étoile [A].
2
Tournez la molette de réglage excentrée [B] pour déplacer la marque de référence dans la
direction souhaitée.
3
Resserrez la manette en forme d'étoile [A].
7
92
Direction du
Abaisser le côté du
processus
module de rainage (côté
opérateur) pour remédier
à ce défaut d'alignement
Marques de référence
[A]
[B]
