FONCTIONNEMENT
RÉGLAGE DE LA SENSIBILITÉ
La limite "H" a été réglée en usine pour la plupart des applications de douche. Cependant, si le ventilateur se trouve dans une baignoire ou est utilisé pour contrôler l'humidité, il peut être nécessaire d'augmenter la valeur "H" jusqu'à 80
%. Si le ventilateur réagit trop souvent aux changements des conditions ambiantes, il peut être nécessaire d'augmenter le réglage "H" à 80 %.
Pour régler la limite "H" :
1.
Débrancher l'électricité au niveau de l'entrée de service.
2.
À travers la grille, repérez la fente marquée "H".
3.
Tournez prudemment le réglage "H" vers 30% ou 80%.
4.
Mettez l'appareil sous tension et vérifiez son fonctionnement en ouvrant la douche ou une autre source d'humidité jusqu'à ce que le ventilateur se mette en marche.
5.
Répéter les étapes ci-dessus si nécessaire.
Lorsque la température change, les valeurs du capteur d'humidité présentent un certain écart.

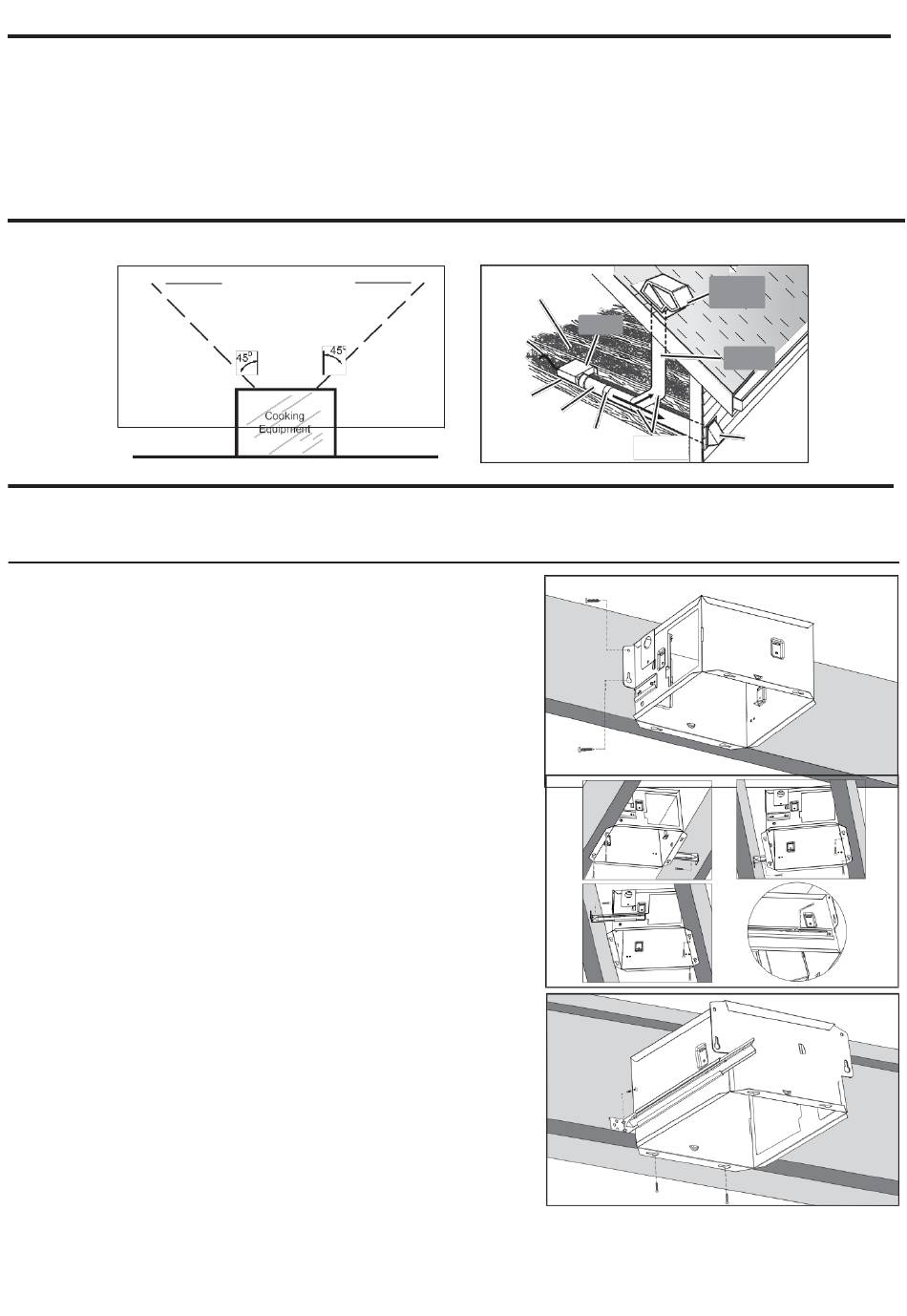

PLANIFIER L'INSTALLATION
1.
Ne pas installer le ventilateur au-dessus ou à l'intérieur d'un angle de 45 degrés projeté vers l'extérieur de l'élément de l'appareil de cuisson le plus proche du ventilateur. Voir la fiche d'instructions pour plus de précisions.
2.
Deux façons de raccorder un réseau de gaines à un appareil livré en usine.
TYPES D'INSTALLATIONS TYPIQUES
1.
Boîtier monté sur une seule solive (Commencer à "INSTRUCTIONS D'ASSEMBLAGE 1")
2.
Boîtier monté entre les solives (Commencer à l'étape "INSTRUCTIONS D'ASSEMBLAGE 2")
3.
Boîtier monté sur des solives en I (Commencer à "INSTRUCTIONS D'ASSEMBLAGE 3")
INSTRUCTIONS D'ASSEMBLAGE
1.
BOÎTIER MONTÉ SUR UNE SEULE SOLIVE
a.
Tenez le boîtier de manière à ce qu'il soit en contact avec le bas de la solive.
b.
Fixez le boîtier avec quatre (4) vis à la solive à travers les trous de chaque bride de montage.
2.
BOÎTIER MONTÉ ENTRE LES SOLIVES
a.
Glissez une barre de suspension dans le canal du boîtier et ajustez-la si nécessaire pour qu'elle s'insère dans l'encadrement.
b.
Maintenez le boîtier en place de manière à ce qu'il soit en contact avec le bas de la solive, puis vissez le boîtier à la solive à
travers le trou du boîtier.
c.
Visser la barre de suspension sur l'autre côté de la solive à travers le trou.
d.
Visser la barre de suspension au boîtier à l'aide d'une vis.
e.
Fixer la barre de suspension sur le boîtier à l'aide de la vis
3.
Montage sur poutrelle en I
a.
Glisser une barre de suspension dans le canal du boîtier et l'ajuster si nécessaire.
b.
Maintenez le boîtier en place de manière à ce que la bride de montage inférieure soit en contact avec le bas de la solive.
c.
Visser le boîtier à la solive par les trous de la bride de montage inférieure.
d.
Visser la barre de suspension sur la solive à travers le trou.
ZONE DE CUISSON
Ne pas installer au-dessus ou à l'intérieur
de cette zone.
Plancher
ISOLATION*
(Placer autour et au-dessus
du boîtier du ventilateur).
FAN
PUISSANCE
CÂBLE
D'ENVELOPPE*
Colmater les
interstices
autour du
logement.
DUCT*
ROND
Sceller les
* Acheter
joints des
séparément
conduits avec
du ruban
adhésif.
2
CAP DE TOIT*
(avec registre
intégré)
Les conduits
doivent être
courts
CAPUCHON
MURAL
(avec registre
COUDE(S)
intégré)
ROND(S) *
