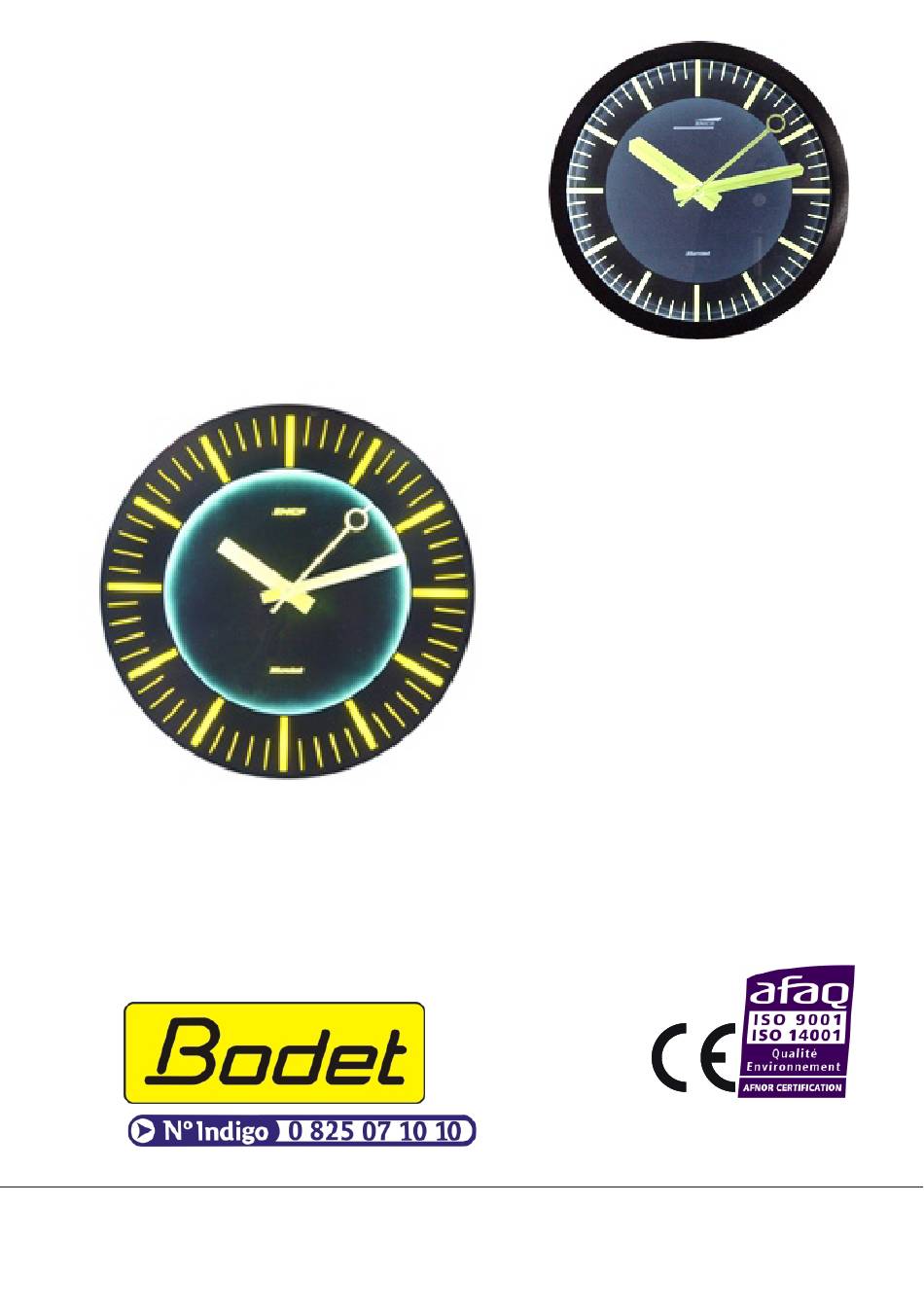

Horloge
Profil TGV 950
Profil TGV 970
INSTRUCTIONS D'INSTALLATION ET DE MISE EN SERVICE
s'assurer à réception que le produit n'a pas été endommagé durant le transport pour réserve au transporteur
Réceptrice impulsion
1/2 minute
Réceptrice AFNOR /
IRIG B
Réceptrice radio
France-Inter
B.P. 1
49340 TRÉMENTINES
FRANCE
Tél. : 02 41 71 72 00
Fax : 02 41 71 72 01
www.bodet.fr
Réf. : 606886 D
Publicité
Manuels Connexes pour Bodet Profil TGV 950
Sommaire des Matières pour Bodet Profil TGV 950
- Page 1 Horloge Profil TGV 950 Profil TGV 970 Réceptrice impulsion 1/2 minute Réceptrice AFNOR / IRIG B Réceptrice radio France-Inter INSTRUCTIONS D’INSTALLATION ET DE MISE EN SERVICE B.P. 1 49340 TRÉMENTINES FRANCE Tél. : 02 41 71 72 00 Fax : 02 41 71 72 01 www.bodet.fr...
- Page 2 Table des ma tiè res I - VÉRIFICATION INITIALE ..... . 3 1.1 Dé bal lage de l’hor loge ......3 1.2 Net toyage.
- Page 3 I - VÉRIFICATION INITIALE Nous vous remercions d’avoir choisi une horloge BODET. Ce produit a été conçu avec soin pour votre satisfaction d’après les bases qualité ISO9001. Nous vous recommandons, de lire attentivement ce manuel avant de commencer à manipuler l’horloge.
- Page 4 III - INSTALLATION 3.1 Installation mécanique Choisir l’emplacement où sera installée l’horloge en s’assurant pour le modèle à radio synchronisation que la réception radio soit correcte. Horloge TGV 950 24 trous Ø 8,20 Ø 270 Ø 230 Ø 140 Horloge TGV 970 24 trous Ø...
- Page 5 - Ouvrir l’horloge en tournant le verrou d’un quart de tour avec la clé (5). - Sur les horloges TGV950, enlever les 2 vis (3) de blocage (vis prévues pour le transport). - Dégager le support mouvement (1) en le tirant en face du verrou.
- Page 6 l’on déconnecte une réceptrice) connecter une résistance en Impulsions fonction de l’intensité du réseau. Intensité du Shunt mouvement Shunt mouvement réseau minute seconde 65 mA 100 Ohms 150 Ohms 80 mA 47 Ohms 56 Ohms Laisser fonctionner 2 minutes. - Si l’horloge, ou l’une des horloges dans le cas d’un montage double face , présente 30 secondes de retard : inverser la connexion sur le domino et avancer l’horloge d’une minute.
- Page 7 3.2.2. Réceptrice temps codé AFNOR/IRIG-B Couper le disjoncteur/sectionneur concerné. Raccorder, hors tension, l’alimentation secteur 230 Volt +/- 10% 50Hz sur le bornier (6) 3 points (fil de Phase, Neutre et Terre de section de 1.5mm² à 2.5mm² et dénudé sur 5mm).
- Page 8 3.2.3. Horloge réceptrice radio France Inter Couper le disjoncteur/sectionneur concerné. Raccorder, hors tension, l’alimentation secteur 230 Volt +/- 10% 50Hz sur le bornier (6) 3 points (fil de Phase, Neutre et Terre de section de 1.5mm² à 2.5mm² et dénudé sur 5mm).
- Page 9 3.3 Mise en place de l’antenne Pour les horloges radio synchronisées : Les meilleurs conditions de réception sont à l’extérieur des bâtiments ou près des fenêtres. L’orientation de l’antenne (antenne perpendiculaire à la direction de l’émetteur) améliore la réception. L’antenne ne doit pas être posée sur un support métallique.
- Page 10 Le niveau de rayonnement direct de ce type de source dépasse largement le niveau d’inconfort visuel. La conception des horloges Bodet est prévue pour qu'il n'y ai pas d'éclairage direct et donc de risque. Il est toutefois recommandé au personne ayant à intervenir pour la maintenance de couper...
- Page 11 IV - CARACTÉRISTIQUES TECHNIQUES Alimentation : 230 Volt 50 Hz ±10%, Température de fonctionnement : -25°C à +50°C, Indice de protection : IP55. TGV 950 Lisibilité : 40m. Poids : 8 kg. Horloge double face Consommation éclairage : 14 W. Dimensions : 24 trous Ø...
- Page 12 notice. Remplacer la batterie en accord avec les instructions de la présente notice. Le remplacement de la batterie ne doit être réalisée que par du personnel de maintenance. La batterie est obligatoirement du type VARTA Ni-MH 5/CP300H 6V-280mAh. Précision : absolue avec changement été/hiver automatique. Réceptrice temps codé...
