Terex Genie GS-2669DC Manuel De L'opérateur page 49

Troisième édition • Première impression
Observer et respecter les
consignes suivantes :
 Seuls des monteurs qualifiés doivent arrimer
et lever la machine.
 S'assurer que la capacité de la grue, les
surfaces de chargement et les chaînes ou
sangles sont capables de supporter le poids
de la machine. Se reporter à l'étiquette de
numéro de série pour connaître le poids de
la machine.
Instructions de levage
Abaisser complètement la nacelle. S'assurer
que l'extension, les commandes et les supports
des composants de la nacelle sont sécurisés.
Retirer tous les éléments non fixés de la
machine.

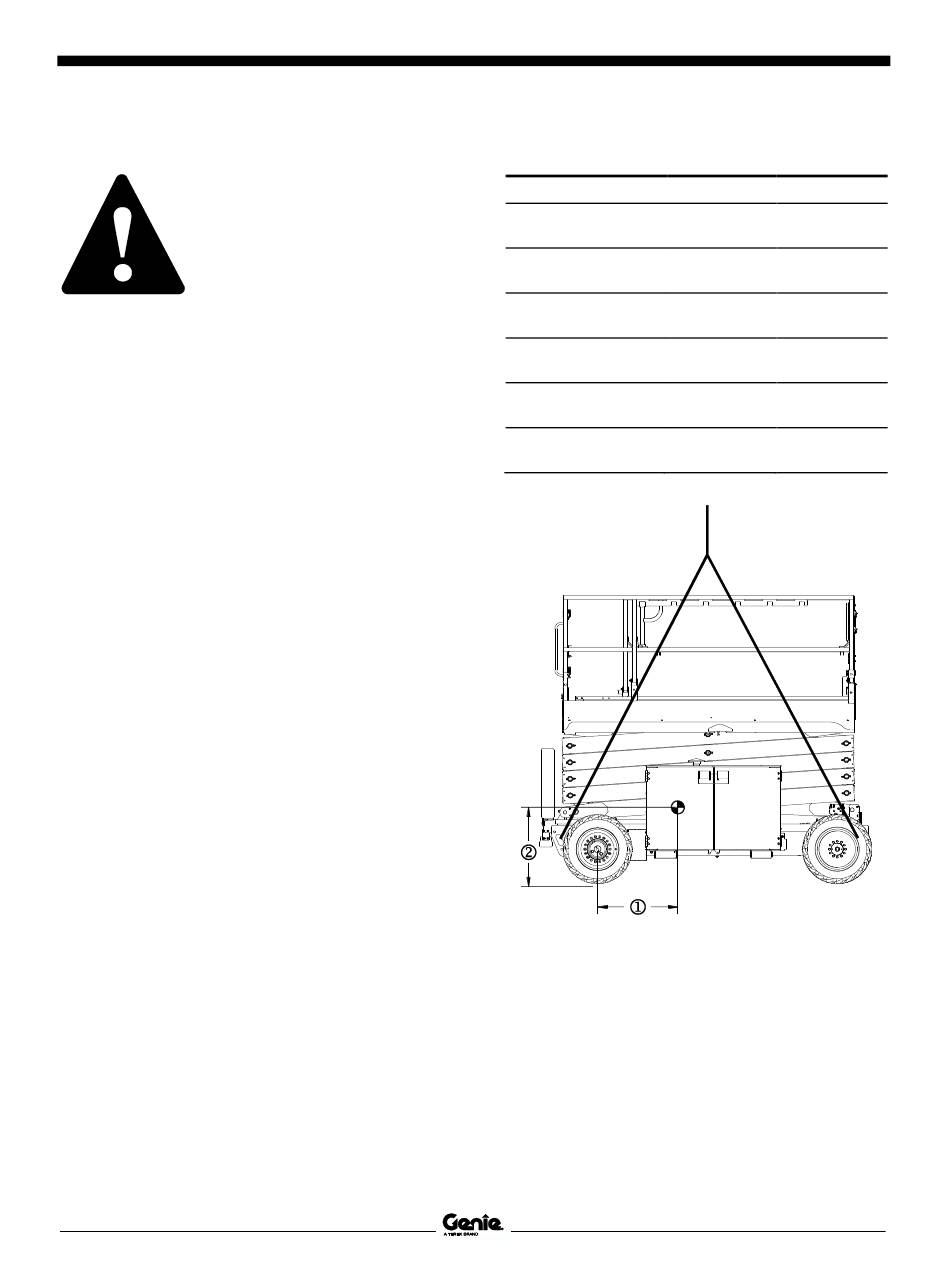

Déterminer le centre de gravité de la machine en
utilisant le tableau et l'illustration de cette page.
Attacher les éléments d'arrimage uniquement
aux points de levage spécifiés sur la machine.
Ajuster l'ensemble pour éviter d'endommager la
machine et la maintenir à niveau.
Pièce réf. 1305655FRGT
Instructions de transport et de levage
™ -2669DC • GS ™ -3369DC • GS
GS
Centre de gravité
GS-2669DC sans
stabilisateurs
GS-3369DC sans
stabilisateurs
GS-4069DC sans
stabilisateurs
GS-2669DC avec
stabilisateurs
GS-3669DC avec
stabilisateurs
GS-4069DC avec
stabilisateurs
1 = axe X
2 = axe Y
™
-4069DC
Manuel de l'opérateur
Axe X Axe Y
38,3 po 29,9 po
97,3 cm 76 cm
42,1 po 31,5 po
106,9 cm 80 cm
39,2 po 30,7 po
99,6 cm 78 cm
38,9 po 29,3 po
99 cm 74,4 cm
42,3 po 30,7 po
107,4 cm 78 cm
39,6 po 30,2 po
101 cm 77 cm
47
