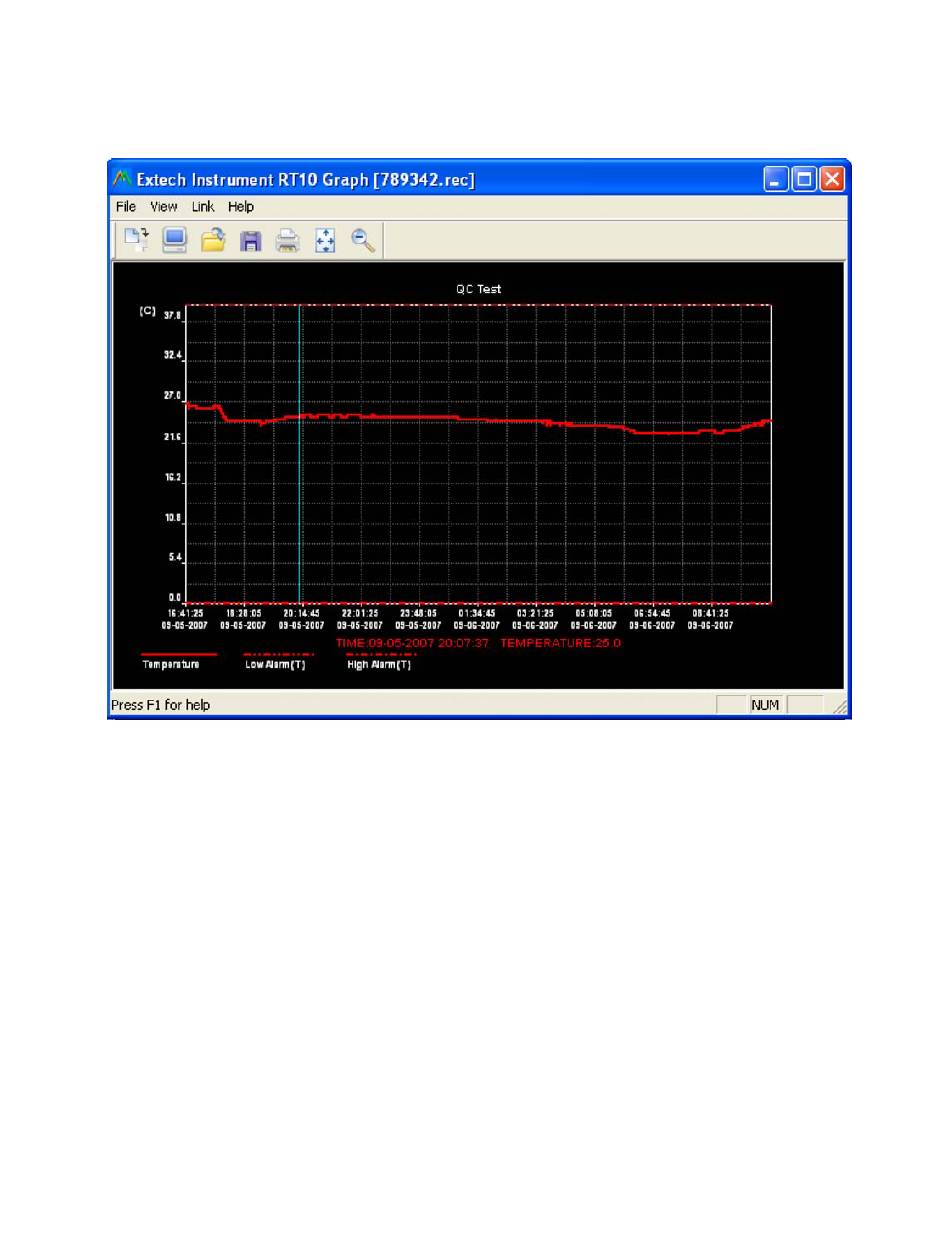

Lorsque vous appuyez sur la touche VIEW (AFFICHER), la fenêtre Data Graph (Graphique de données) s'affiche
La fenêtre Data Graph (Graphique de données) présente les données transférées sous un format de graphique à
deux axes avec la date/heure représentée sur l'axe horizontal et les limites de l'alarme représentées sur l'axe
vertical :
Plusieurs méthodes sont possibles pour effectuer un zoom avant/arrière sur une région de données :
1)
Utilisez la souris pour cliquer et dessiner une boîte autour de la zone de données pour agrandir la zone
sélectionnée.
2)
Cliquez sur l'icône Zoom magnifier (Zoom) de la barre de menu.
3)
Sélectionnez VIEW ALL (TOUT AFFICHER) ou ZOOM OUT (ZOOM ARRIERE) depuis le menu
déroulant VIEW (AFFICHER).
Dans l'exemple de graphique ci-dessus, la température est représentée par une ligne rouge fixe (les lignes sont
appelées « tracés »). Les valeurs d'alarme basse et élevée de température sont représentées par un trait rouge
pointillé.
Pour personnaliser la fenêtre graphique, sélectionnez SHOW TRACES (AFFICHER LES TRACES),
BACKGROUND (ARRIERE-PLAN), GRID LINES (LIGNES DE LA GRILLE) et MASK POINTS (MASQUER LES
POINTS) à partir du menu déroulant AFFICHAGE. Ces options offrent les fonctionnalités suivantes :
SHOW TRACES (AFFICHER LES TRACES) : Permet à l'utilisateur de sélectionner quelles données visualiser
sous forme de tracés (température et alarmes).
BACKGROUND (ARRIERE-PLAN) : Permet de sélectionner une couleur d'arrière plan.
GRID LINES (LIGNES DE LA GRILLE) : Permet d'ajouter ou de supprimer des lignes de grille aux axes x et y.
REPERES : Permet de placer des points sur les tracés représentant les points de données réels, brisant le
caractère continu d'un tracé.
7
TH10-EU-EN V1.1 6/09
