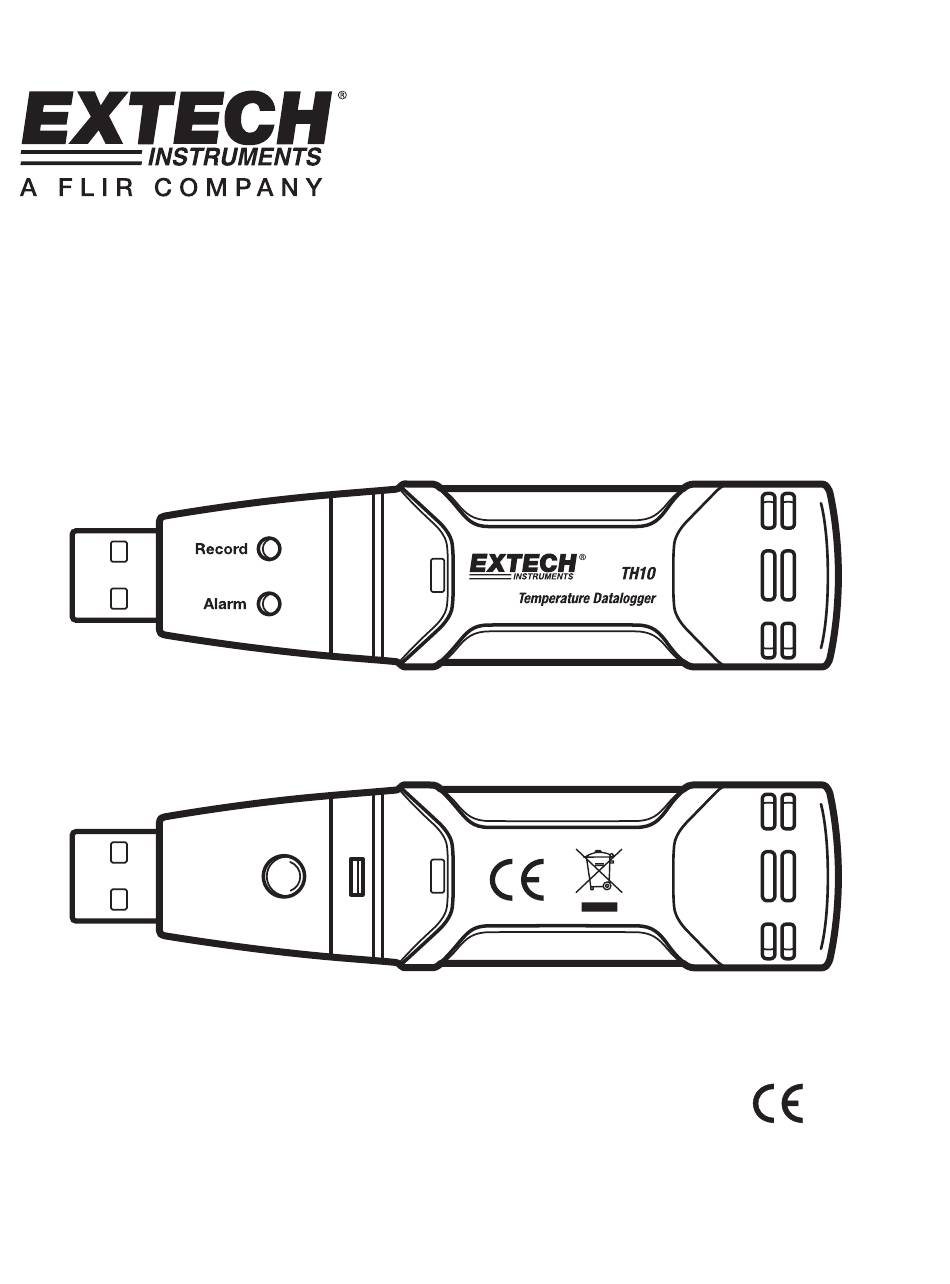

- Page 1 Manuel d’utilisation Enregistreur de données de température Modèle TH10...
- Page 2 Introduction Nous vous félicitons d’avoir fait l’acquisition de l’Enregistreur de données de température. Cet enregistreur de données peut mesurer et mémoriser jusqu’à 3 2000 lectures de température. L’utilisateur peut aisément configurer la vitesse de prise de mesure, l’alarme de lectures hautes et basses, le mode démarrage et transférer les données mémorisées en connectant le module au port USB d’un ordinateur et en exécutant le logiciel fourni.
- Page 3 Fonctionnement INSTALLATION DU LOGICIEL GRAPHIQUE Installez le logiciel de l’enregistreur de données fourni sur un PC fonctionnant sous Windows en insérant le CD du logiciel fourni dans le lecteur CD-ROM du PC. Si le programme d’installation ne se lance pas automatiquement, ouvrez Poste de travail puis parcourez le CD-ROM afin de trouver le fichier SETUP.EXE, puis double-cliquez dessus.
- Page 4 DESCRIPTION DE LA BARRE DE MENU Le menu principal du logiciel s’affiche comme suit : De gauche à droite, les icônes de la barre de menu représentent DATA DOWNLOAD (TRANSFERT DE DONNEES), LOGGER SETUP (CONFIGURATION DE L’ENREGISTREUR), FILE OPEN (OUVERTURE DE FICHIERS), FILE SAVE-AS (ENREGISTRER SOUS), FILE PRINT (IMPRESSION DE FICHIERS), VIEW ALL (TOUT AFFICHER) et ZOOM.
- Page 5 Le cycle de clignotement du témoin DEL peut être défini par l’utilisateur : un cycle de clignotement long permet d’économiser la pile. La zone ALARM SETTINGS (CONFIGURATION DE L’ALARME) de la fenêtre CONFIGURATION permet à l’utilisateur de définir des limites de température basse et élevée et de désactiver le clignotement des témoins LED du TH10, permettant ainsi d’économiser la pile.
- Page 6 Si les lectures sont transférées avec succès, l’interface VIEW (AFFICHER) et l’interface SAVE (ENREGISTRER) s’affichent (les deux interfaces sont illustrées ci-dessous). Dans l’interface SAVE (ENREGISTRER), nommez le fichier et sauvegardez-le à l’emplacement de votre choix. Les données sont enregistrées sous un fichier .rec, qui ne peut être utilisé...
- Page 7 Lorsque vous appuyez sur la touche VIEW (AFFICHER), la fenêtre Data Graph (Graphique de données) s’affiche La fenêtre Data Graph (Graphique de données) présente les données transférées sous un format de graphique à deux axes avec la date/heure représentée sur l’axe horizontal et les limites de l’alarme représentées sur l’axe vertical : Plusieurs méthodes sont possibles pour effectuer un zoom avant/arrière sur une région de données : Utilisez la souris pour cliquer et dessiner une boîte autour de la zone de données pour agrandir la zone...
- Page 8 OUVERTURE DE FICHIERS, ENREGISTREMENT DE FICHIERS SOUS Pour enregistrer les données transférées sous un format autre que le format de base .rec, cliquez sur l’icône ème SAVE AS (ENREGISTRER SOUS) de la barre de menu (4 à partir de droite) ou sélectionnez SAVE AS (ENREGISTRER SOUS) depuis le menu déroulant FILE (FICHIER).
- Page 9 GUIDE D’ETAT DES TEMOINS LED DU TH10 Témoin LED Vert Témoin LED Rouge/Jaune TEMOIN LED Signification Action Aucun témoin LED ne clignote Enregistrement Alarme -Aucun enregistrement données en cours Insérez des piles -Aucune pile trouvée Remplacez les piles puis transférez les données pile complètement déchargée...
- Page 10 Spécifications Température Gamme -40 à 70 C (-40 à 158 Précision (-40 à -10 et +40 à +70 ±2 Précision (-10 à +40 ±1 Précision (-40 à +14 et 104 à 158 ±3,6 Précision (+14 à 104 ±1,8 Vitesse de prise de Intervalle de prise de mesure réglable: De 2 secondes à...
- Page 11 Remplacement de la pile Il est fortement recommandé de remplacer la pile tous les 12 mois ou avant l’enregistrement de données importantes. Les lectures enregistrées dans le TH10 ne sont pas perdues lors de l’épuisement de la pile ou du remplacement de celle-ci;...
