RDL4G-LED
CONSIGNES D'INSTALLATION
RISQUE DE DÉCHARGE ÉLECTRIQUE
MISE EN GARDE
Il faut couper l'alimentation au panneau électrique, sans quoi vous pourriez subir des blessures graves voire mortelles. Seuls des
électriciens qualifiés doivent installer le luminaire, et l'installation DOIT être conforme au Code canadien de l'électricité, Partie I,
ainsi qu'à tous les codes et règlements locaux. N'utiliser que le matériel et les outils qui conviennent pour effectuer l'installation.
SÉCURITÉ
•
La mise à la terre doit être adéquate pour votre sécurité.
•
Le luminaire doit être monté à un endroit où le personnel non autorisé n'y aura pas accès facilement.
•
Ne pas utiliser cet appareil à des fins autres que celles prévues.
•
Seul le personnel qualifié doit effectuer l'entretien du luminaire.
•
Garder les consignes dans vos dossiers.
•
Conducteur d'alimentation résistant à une température de 90 °C.
OUTILS NÉCESSAIRES
•
Tournevis cruciforme et perceuse (facultative)

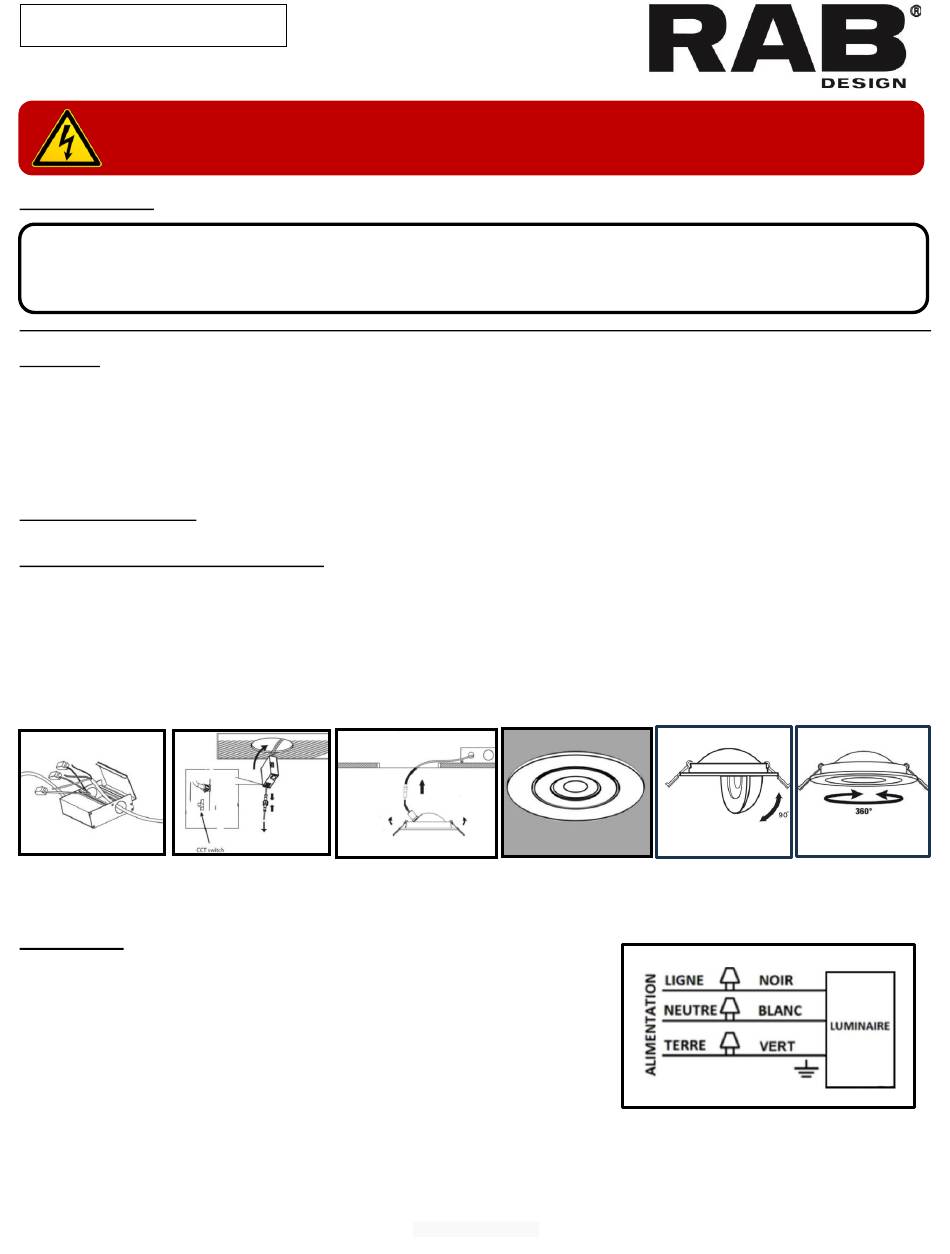

INSTALLATION PAR ENCASTREMENT
1.
Percer un trou dans le plafond en fonction du diamètre extérieur du luminaire (108 mm ou 4,25 po).
2.
Tirer sur le couvercle de la boîte de jonction pour ouvrir et retirer une entrée pour le câblage. Câbler à l'intérieur de la boîte
de jonction en suivant le schéma de câblage (connecteurs de fils fournis). [1]
3.
Assurer la connexion entre le luminaire et la boîte de jonction. Régler la température de couleur à l'aide du commutateur
de sélection à cet effet, sur la boîte de jonction (le réglage par défaut est 2700 K). Fixer la boîte de jonction au plafond. [2]
4.
Tourner les pinces de montage du luminaire vers le haut, les faire passer dans le trou et relâcher le tout. [3]
5.
Une fois l'appareil installé, faire pivoter la tête dans la direction souhaitée. [4] [5] [6]
1
CÂBLAGE
•
Bien vérifier que l'alimentation a été coupée au panneau électrique avant de
procéder au câblage.
•
Brancher le fil de TERRE (vert) du luminaire au fil de TERRE (vert) de
l'alimentation.
•
Brancher le fil BLANC du luminaire au fil NEUTRE de l'alimentation.
•
Brancher le fil NOIR du luminaire au fil de LIGNE de l'alimentation.
RAB DESIGN LIGHTING INC.
3
2
RDL4G_IN_2024_06
Il est primordial de bien LIRE et SUIVRE les présentes
consignes avant d'installer le luminaire.
4
6
5
1
