SPHINX 331
Détecteur de mouvement
107 9 211
SPHINX 332
Détecteur de mouvement
107 9 212
1. Utilisation conforme
SPHINX 331 est un détecteur de mouvement 1 canal pour la
commande de l'éclairage en fonction de la luminosité et du mou-
vement.
SPHINX 332 est un détecteur de présence 2 canaux pour la com-
mande d'installation d'éclairage et d'aération en fonction de la
luminosité et du mouvement. Les appareils s'utilisent dans les
bureaux, les entrées et les couloirs. Ils sont conçus pour être utili-
sés dans des conditions ambiantes normales.
2. Sécurité
AVERTISSEMENT
Danger de mort, risque d'électrocution et d'in-
cendie !
Le montage doit être effectué exclusivement
par un électricien spécialisé !
Pour poser correctement les câbles de bus et pour mettre en
service les appareils, il faut respecter les dispositions et les
consignes du manuel de la Fédération allemande de l'industrie
électrotechnique et électronique (ZVEI) / de l'Association alleman-
de des entrepreneurs en électricité (ZVEH) relatif à la gestion du
bâtiment !
Toute intervention ou modification apportée à l'appareil entraîne
la perte de tout droit à la garantie.

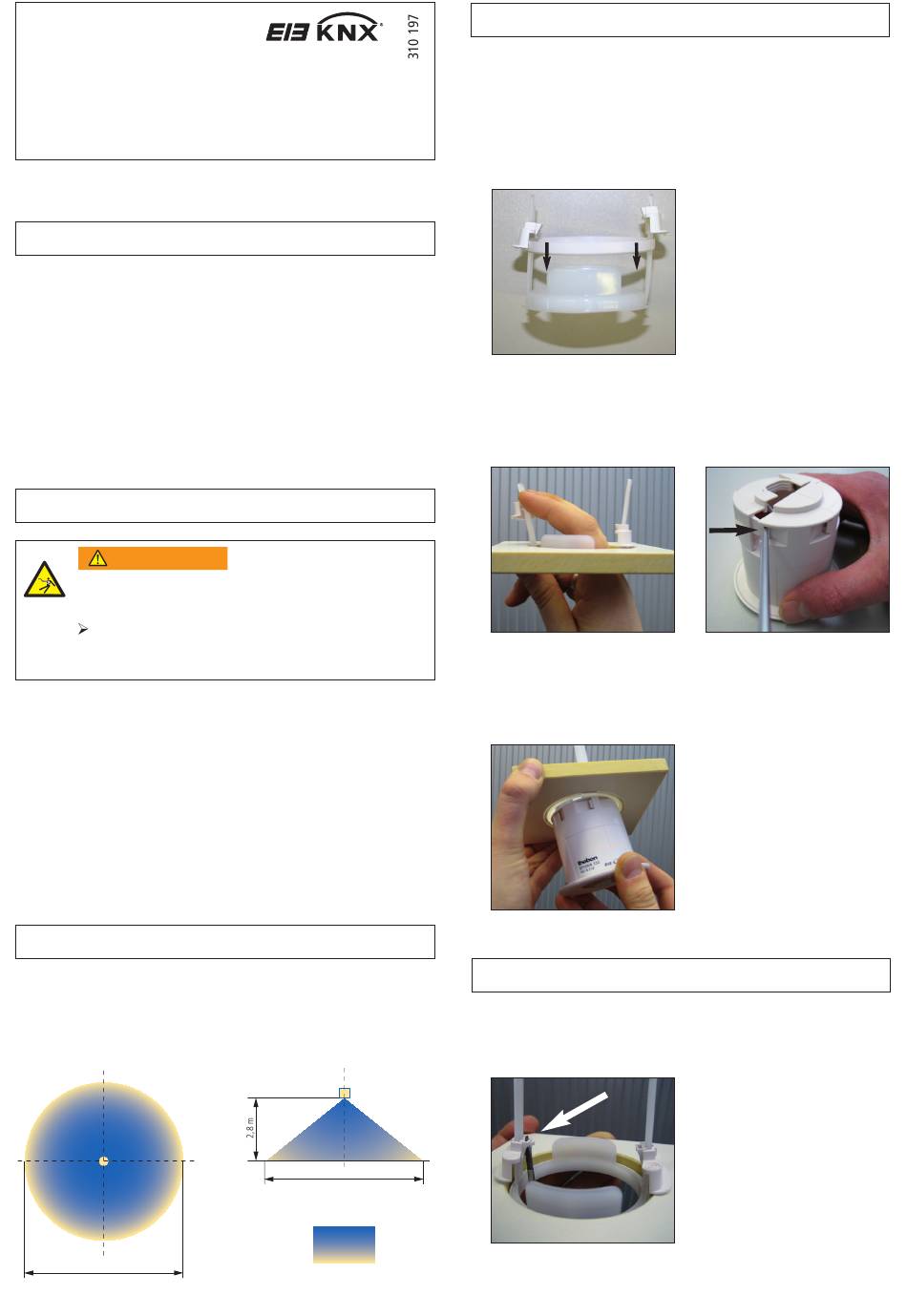

3. Zone de détection
• Diamètre max. 7 m (hauteur de montage 2,8 m)
Zone de détection
7 m
7 m
Zone Haute sensibilité
Bereich hoher Sensitivität
Zone Faible sensibilité
Bereich niedriger Sensitivität
4. Montage
• pour le montage sur le plafond
• Ouverture de montage ø 64 mm (avec bague de compensation
ø 68 mm)
1.
Rabattre les clips de fixation sur le support de plafond vers le haut
(avec un ø de 68 mm, utiliser une bague de compensation).
2.
Fixer le support de plafond dans le plafond et, par le biais de
l'ouverture, régler les clips de fixation par le bas de sorte que
le support de plafond soit bien ancré.
3.
Insérer l'appareil dans le support de plafond et fixer la compo-
sition dans le plafond.
5. Démontage
1.
Tourner légèrement l'appareil et le tirer du support de plafond.
2.
Desserrer les clips de fixation sur le support de plafond à l'aide
d'un tournevis.
3.
Pousser les clips de fixation vers le haut.
