CC
MODÈLE

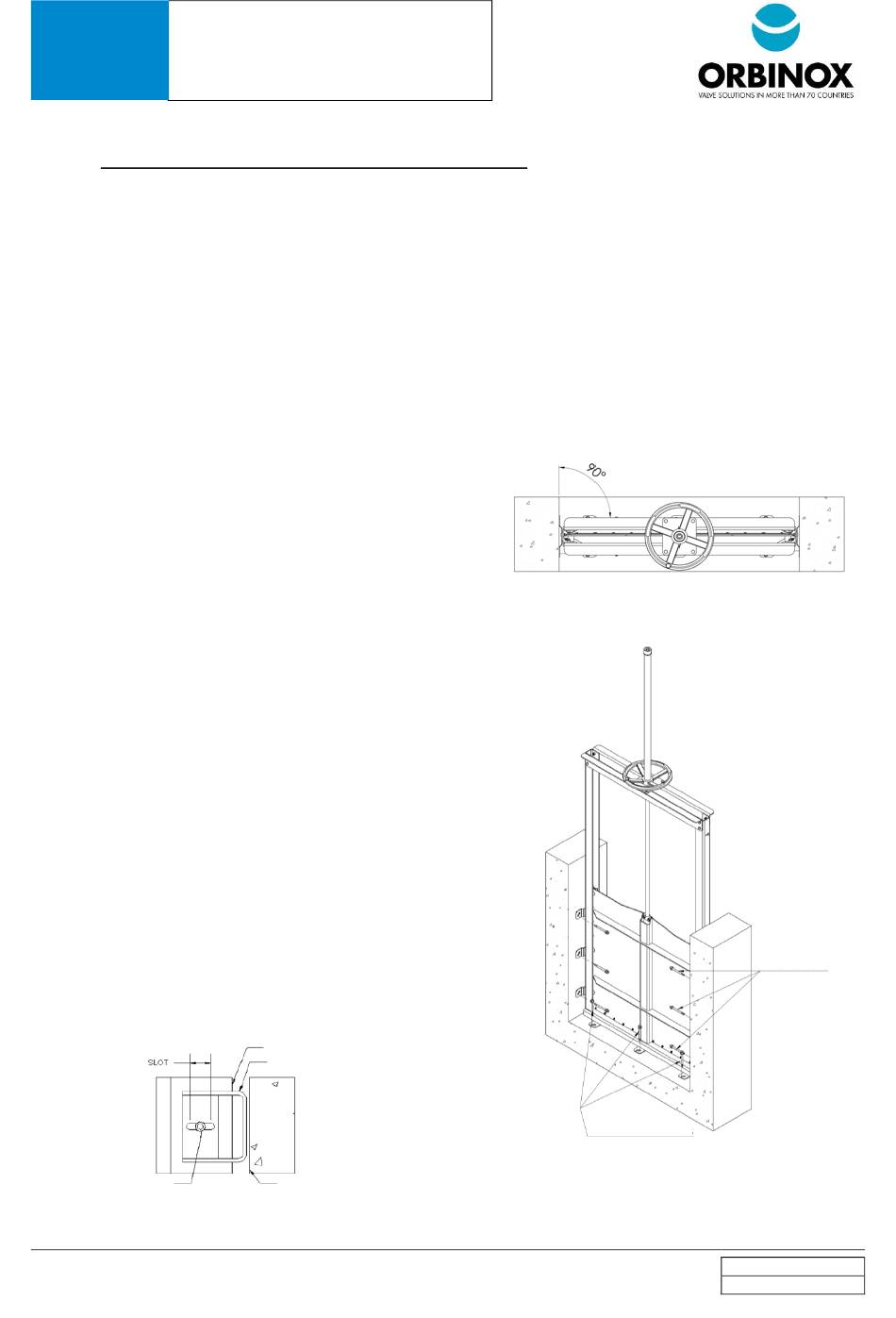

2.2. Installation: Montage de face sur canal existant
➢ Matériel requis :
Pour les options de montage de face sur canal existant, la vanne batardeau CC est installée au moyen de
boulons d'ancrage mécaniques. Tout vide doit être par la suite rempli avec du coulis et le tout doit être aplani
pour offrir une surface lisse. Veuillez vous reporter aux remarques figurant sur le PDG pour obtenir des
informations spécifiques sur la méthode d'installation et les matériaux requis (type, taille et quantité de
boulons d'ancrage, etc.
➢ Procédure D'installation :
Étape 1 : Inspection de la surface du mur en béton
• La surface du mur en béton doit être plate, régulière et verticale tout en respectant la norme DIN 18202 ou
ACI 117-06. Si nécessaire, utilisez un coulis non rétrécissant afin de respecter la norme indiquée. La
résistance minimale du béton doit être de 25Mpa (3,625 PSI)
Étape 2 : Pose de la vanne au canal
• Placez la vanne batardeau dans le canal existant.
Assurez-vous que la vanne est parfaitement alignée
et centrée dans le canal (voir Illustration 6)
• Posez les boulons d'ancrage inférieurs, puis les
boulons d'ancrage latéraux (voir Illustration 7).
Toutes les vannes batardeaux montées de face
incorporent des supports de montage latéraux et
inférieurs. Pour de plus petites tailles (habituellement
égal ou sous les 1500mm/60"), la vanne batardeau
inclut des supports flexibles latéraux (comme on peut
le voir dans l'Illustration 8) qui ne nécessitent aucun
réglage sur place. Pour de plus grandes tailles
(habituellement de plus de 1500mm/60"), la vanne
batardeau est dotée de « Supports d'ajustement de
terrain ». Pour régler le support, les étapes suivantes
doivent être suivies (voir Illustration 5) :
o Dévissez l'écrou
o Réglez le support jusqu'à ce qu'il soit
entièrement appuyé contre le mur
o Serrez l'écrou
o Posez le boulon d'ancrage
Écrou
Illustration 5
Se réserve le droit de modifier les données à tout moment sans préavis
www.orbinox.com
VANNE BATARDEAU
Cadre
Support réglable
Mur de béton
Illustration 6
Boulon d'ancrage
Illustration 7
ÉDITION 09-2020
Boulons d'ancrage
latéraux
CC-5/14
