Spécifications
Généralités
Plage de débit :
515 .................................... 0,3 à 6 m/s (1 to 20 ft/s)
2536 .................................. 0,1 à 6 m/s (0.3 to 20 ft/s)
Dimensions des tuyaux ........ DN15 à DN900 (0,5 à 36 pouces)
Longueur du câble ................ 7,6 m (25 pieds) norme
515........................................ 60 m (200 pieds) maximale
2536...................................... 305 m (1000 pieds) maximale
Type de câble ....................... à 2 conducteurs à paire
Nombre de Reynolds
minimum requis ............ 4 500
Matériau :
Matériau du capuchon .......... Polypropylène rempli de verre
.......................................... 2536: PVC Gris
Matériaux humides :
Corps du capteur .................. Polypropylène rempli de
Joints toriques ...................... FKM (std.) ou EPDM
Axe ....................................... Titane ou Hastelloy-C ou PVDF
Rotor ..................................... PVDF noir ou beige ; en option
Poids d'expédition :
Performance
Linéarité ................................ ±1% de la pleine échelle @ 25 °C
Reproductibilité ..................... ±0,5% de la pleine échelle
Électrique
Capteur 515
Fréquence ............................ 19,7 Hz par m/s nominal (6 Hz
Amplitude.............................. 3,3 V crête à crête par m/s
Impédance ............................ 8 kΩ
Capteur 2536
Fréquence ............................ 49 Hz par m/s nominal
Tension d'alimentation .......... 5 à 24 V. c.c. ±10% régulés
Courant d'alimentation.......... < 1,5 mA @ 3,3 - 6 V. c.c.,
Type de sortie ....................... transistor en collecteur ouvert,
Courant de sortie .................. 10 mA maximale
4
GF 515/2536 Rotor-X Capteurs de débit à roue à palettes
torsadée avec blindage(22
AWG)
515:
Rouge
2536: Bleu
verre ou PVDF, ou PVC gris
ou FFKM en option
autres options de matériaux
ETFE avec ou sans manchon
de PTFE renforcé par fibres de
carbone
-X0
0,454 kg (1 lb)
-X1
0,476 kg (1.04 lbs)
-X2
0,680 kg (1.50 lbs)
-X3
0,794 kg (1.75 lbs)
-X4
0,850 kg (1.87 lbs)
-X5
1,0 kg (2.20 lbs)
3519
1,3 kg (2.86 lbs)
@ 25 °C
par pi/s)
nominal (1V crête à crête par pi/s)
(15 Hz par pi/s nominal)
< 20 mA @ 6 - 24 V. c.c.
absorption
Exigences environnementales

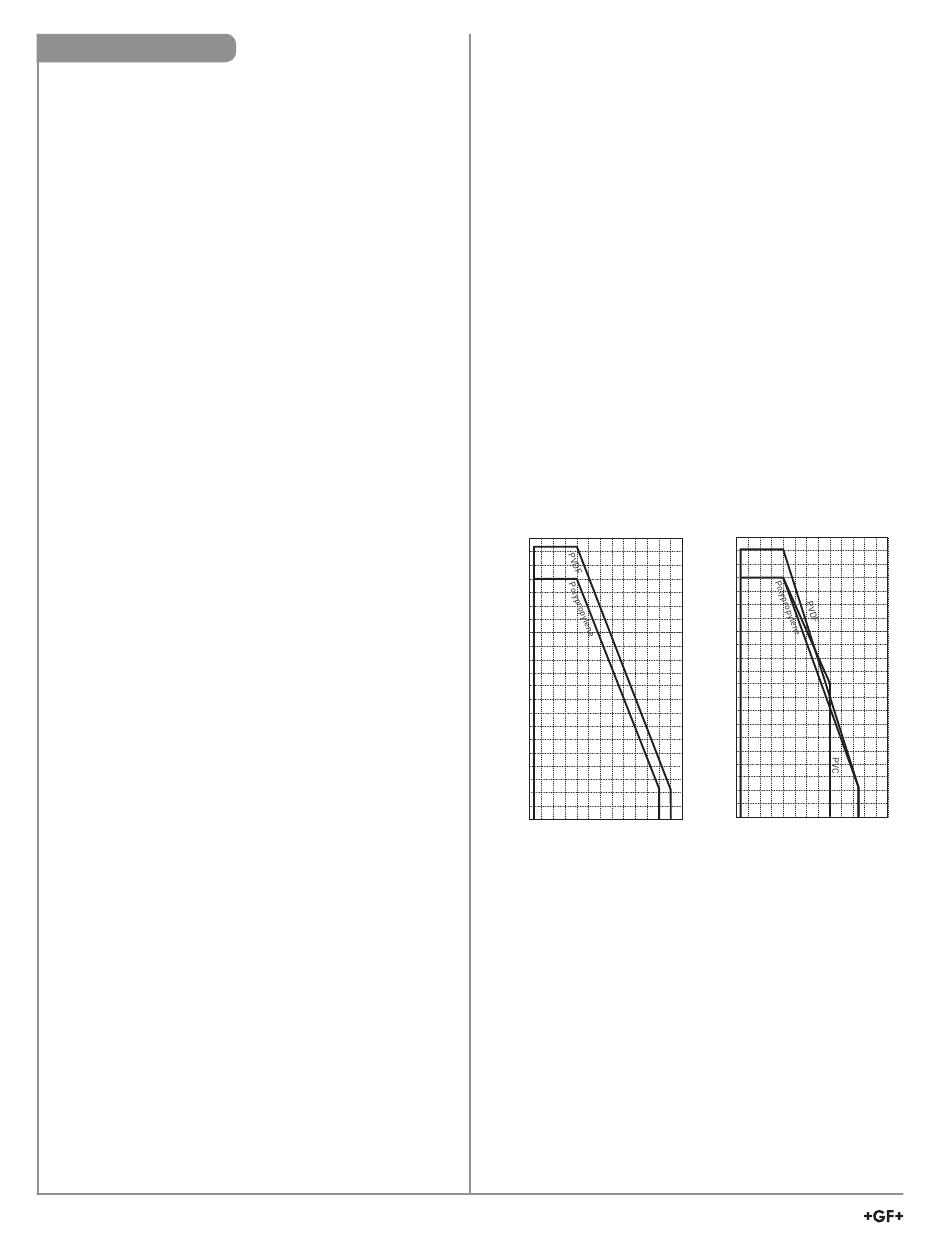

Pression / température
Capteurs standard et intégrée :
Corps en polypropylène
:
• 515:
1,7 bar max. @ 90 °C
12,5 bar max. @ 20 °C
• 2536: 1,7 bar max. @ 85 °C
12,5 bar max. @ 20 °C
Température de fonctionment..........-18 °C to 66 °C
Corps en PVDF :
• 515:
1,7 bar max. @ 100°C
14 bar max. @ 20 °C
• 2536: 1,7 bar max. @ 85 °C
14 bar max. @ 20 °C
Température de fonctionment..........-18 °C to 100 °C
Corps en PVC:
• 2536: 6,9 bar (100 psi) max. @ 60 °C
14 bar (200 psi) max. @ 20 °C
Température de fonctionment............0 °C to 50 °C
Wet-Tap Capteurs : Corps en polypropylène
• 7 bar (100 psi) @ 20 °C (68 °F) max
• Max retrait note ................. 1,7 bar @ 22 °C (25 psi @ 72 °F)
Température de fonctionment.......... -18 °C to 66 °C
515
Capteur 515/8510
(psi)
(bar)
210
14.5
200
13.8
190
13.1
180
12.4
170
11.7
160
11.0
150
10.3
140
9.7
130
9.0
120
8.3
110
7.6
100
6.9
90
6.2
80
5.5
70
4.8
60
4.1
50
3.4
40
2.8
30
2.1
1.4
20
10
.7
0
°C
-20
0
20
40
60
80
100
°F
-4
32
68
104
140
176
212
Normes et homologations
•
Conformité RoHS
China RoHS (Consulter le site www.gfps.com pour plus
d'informations)
•
Fabriqué conformément à ISO 9001, ISO 14001 et ISO
45001
P51530
•
NSF (P51530-Px version seulement)
•
Autorisation de type LR (Lloyd's Register)
2536
•
NSF (3-2536-Px version seulement)
•
CE, UKCA
Ce dispositif est conforme au Chapitre 15 des règles de
la FCC. Le fonctionnement est assujetti aux conditions
suivantes : (1) Ce dispositif ne peut pas causer
d'interférences nuisibles, et (2) Ce dispositif doit accepter
toute interférence reçue, y compris les interférences
susceptibles de susciter un fonctionnement indésirable.
2536 & 2537*
Capteur 2536/8512
(psi)
(bar)
210
14.5
200
13.8
190
13.1
180
12.4
170
11.7
160
11.0
150
10.3
140
9.7
130
9.0
120
8.3
110
7.6
100
6.9
90
6.2
80
5.5
70
4.8
60
4.1
50
3.4
40
2.8
30
2.1
20
1.4
10
.7
0
°C
-20
0
20
40
60
80
100
°F
-4
32
68
104
140
176
212
*2537 Only: Graph applies to sensor wetted materials only.
Maximum ambient temperature is 65°C.
