Répétez les étapes de ce chapitre pour tous les panneaux de la rangée.
MONTAGE DU DERNIER PANNEAU
En option : répétez les étapes 7.1. et 7.2.: "Cliquez l'aide au montage en place sur le panneau" et "Cliquez les câbles du
panneau fermement en place dans la pince de câble".
répétez les étapes 7.9. et 7.10.: "Cliquez l'étrier universel pour module en place sur les rails." et "Placez le panneau suivant
sur les rails et faites-le glisser contre les étriers.".

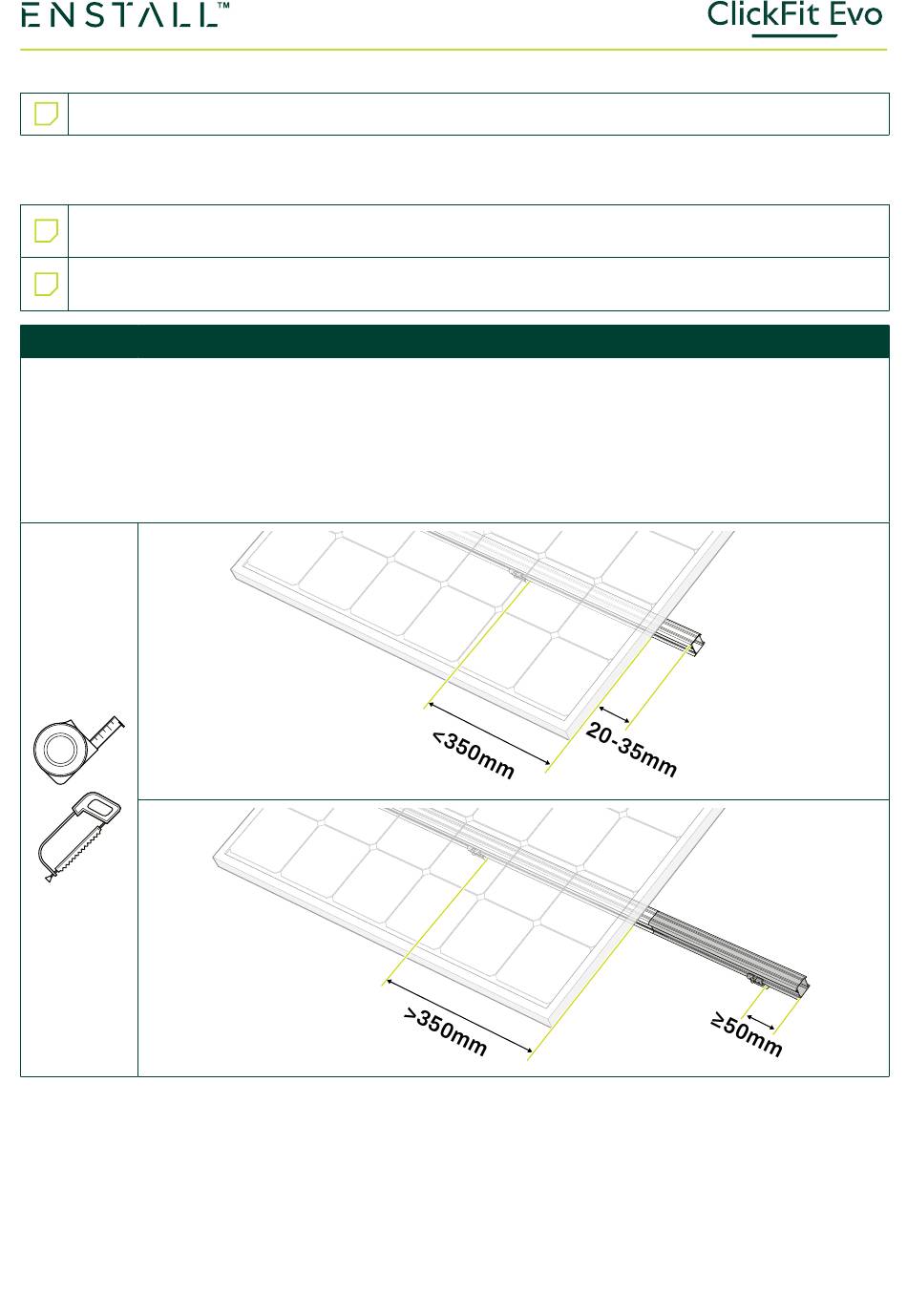

1 En option : sciez les rails de montage à la taille adéquate
• Si le débord est inférieur à 350 mm, conservez une longueur de débord de rail comprise entre un minimum de 20 mm et un
maximum de 35 mm pour monter l'embout terminal (référence 1008060(-B)).
• Si le débordement est supérieur à 350 mm au-delà du dernier boulon à crochet, installez un boulon à crochet
supplémentaire. Prolongez ensuite le rail de montage au moins de 50 mm au-delà du boulon à crochet supplémentaire et
fixez le rail de montage à celui-ci.
Cet espace supplémentaire de 50mm permet d'installer un embout terminal (référence 1008066(-B)) sur les rails de montage.
Pour l'étrier final, vous devez utiliser le support d'étrier final (référence 1008065(-B)).
